Вязьма Л12-221 [41/42] Рис монтажный чертеж
![Вязьма Л12-221 [41/42] Рис монтажный чертеж](/views2/2006172/page41/bg29.png)
Л12-221,-121 с
электроклапанами
Подвод горячей
воды G1/2-B
Подвод холодной
воды G1/2-B
Подвод пара
G1/2-B
Подвод холодной
воды G1/2-B
Подвод горячей
воды G1/2-B
А - А
АА

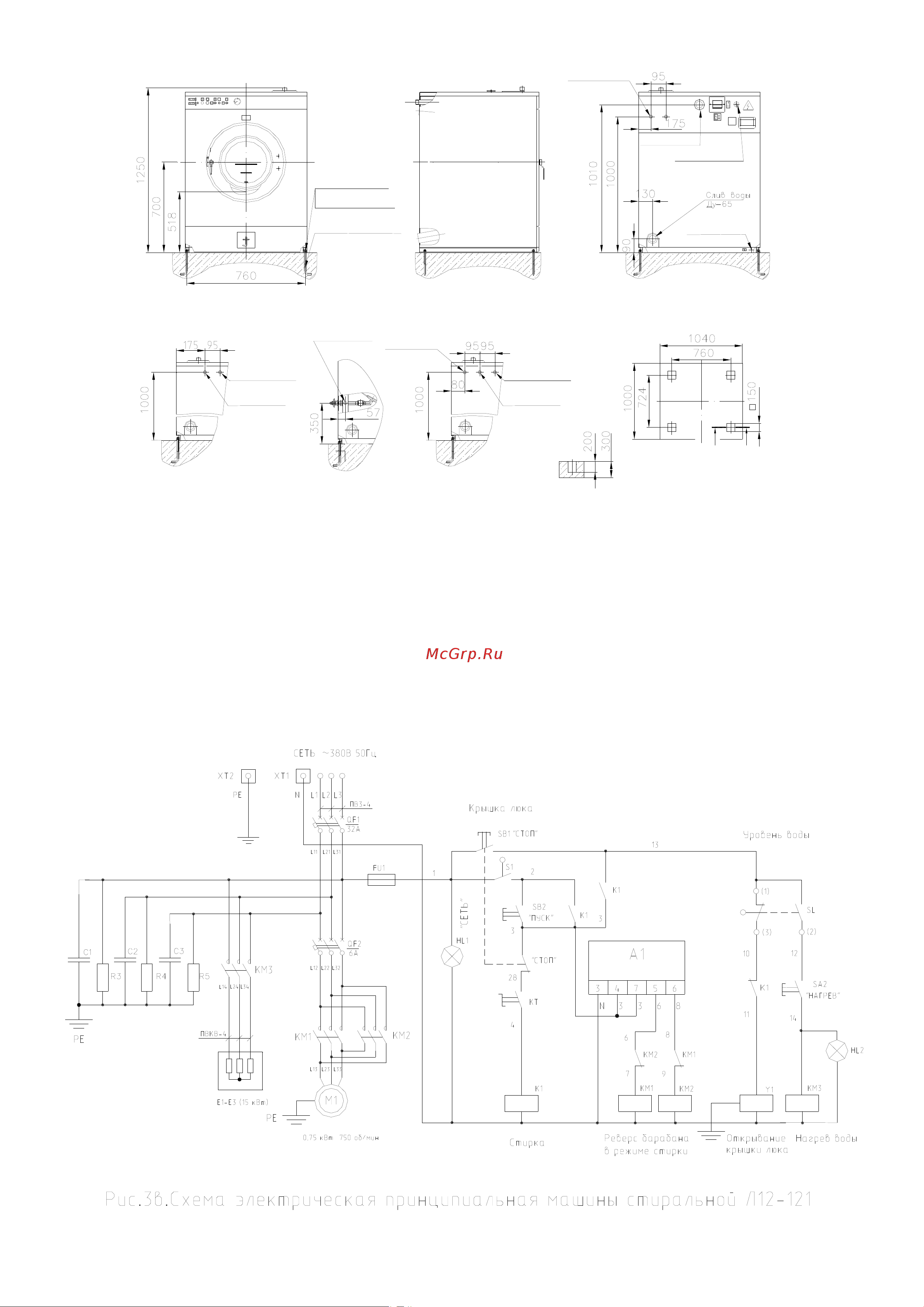

Рис.5 Монтажный чертеж
Подвод пара
G1/2-B
Болт
заземления
Место подвода
электроэнергии
Паропеноотвод
Ду-65
Подвод холодной
воды G1/2-B
Подвод горячей
воды G1/2-B
4 болта фундаментных
КП-011.00.011
4 шайбы А12.02.0115
ГОСТ11371-78
8 гаек М12-6Н.6.019
ГОСТ5915-70
Фундамент
Л12-211,-111 с паровым обогревом
с электроклапанами
Л12-221,-121 с электрообогревом
Л12-211,-111 с
паровым обогревом
41
