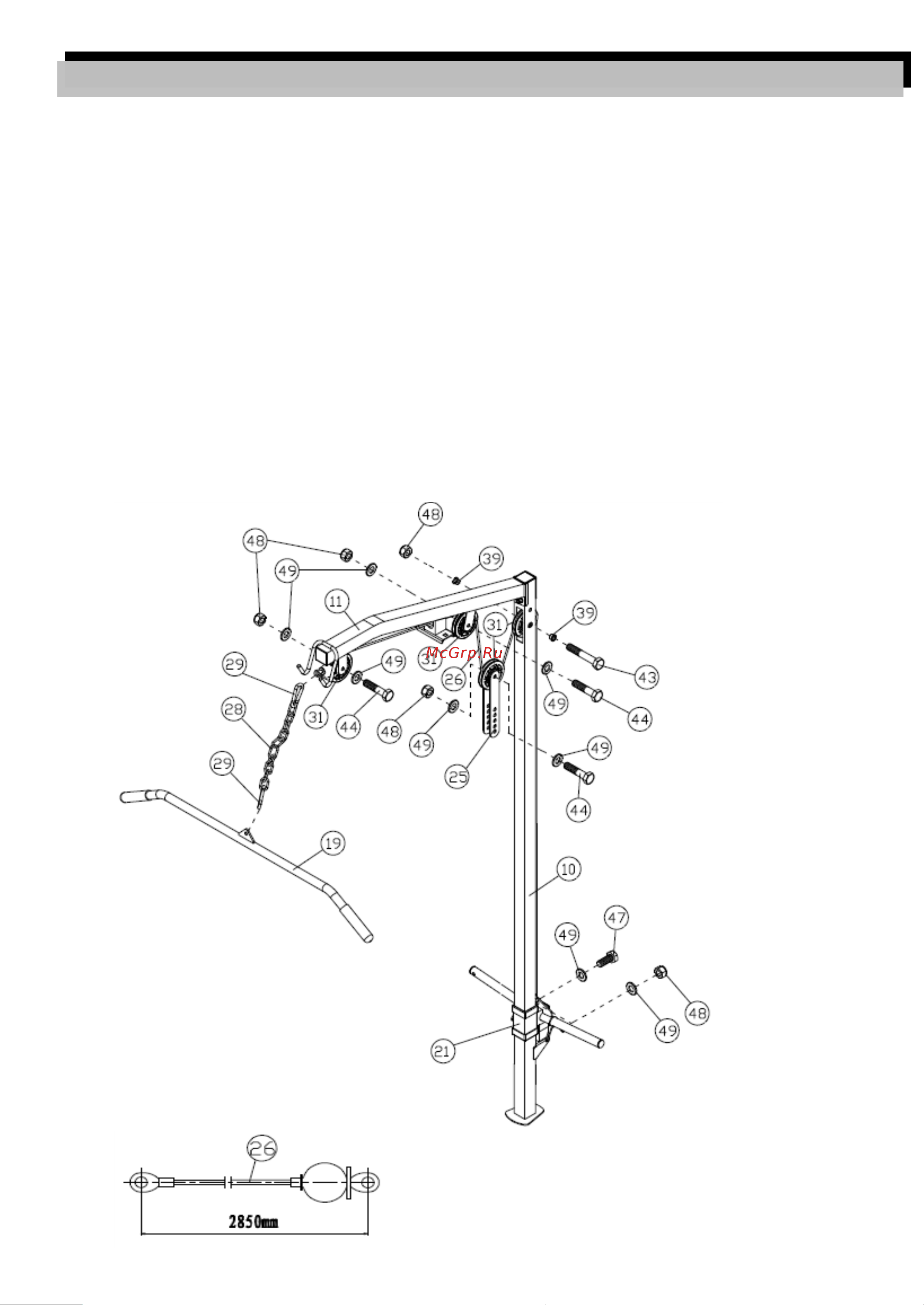

СБОРОЧНАЯ ДИАГРАММА № 5

1. расположите ограниченный конец троса (26) спереди задней верхней рамы (11) и протяните его вверх через

кронштейн.

2. Выровняйте положение ворота (31) в кронштейне таким образом, что бы трос проходил поверх него. Закрепить ворот

болтом M10X45 (44), через шайбы 10 (49) и гайку M10 (48).

3. Протяните трос (26) через гнездо над задней верхней балкой (7) и дальше через кронштейн позади .

4. выровняйте положение ворота (31) в кронштейне таким образом, что бы трос проходил поверх него. Закрепите ворот

болтом M10X45 (44), через 2 шайбы 10 (49) и гайку M10 (48).

5. расположить ворот (31) между двойных плавающих кронштейнов (25) через индивидуальные отверстия по концам.

Закрепить болтом M10X45 (44), через 2 шайбы 10 (49) и гайку M10 (48).

6. Протянуть трос (26) вниз под плавающим воротом . пусть ворот пока болтается на тросе.

7. Протянуть трос через гнездо в верхней части направляющей стойки (10). Расположить ворот (31) в гнезде таким

образом, чтобы трос проходил поверх него. Закрепить ворот болтом M10X60 (43) и двумя втулками (39).

8. Протянуть трос дальше назад за направляющую стойку (10) и прикрепить конец к отверстию на движущейся рукоятке

(21) , закрепить болтом M10X25 (47),через две шайбы 10 (49) и гайку (48).

9. Одеть мягкие рукоятки (38) с каждой стороны верхней тяги (19) (Пропустить шаг , если они уже надеты)

10. Зацепить верхнюю тягу (19) на крючок (29). Зацепить крючок на короткой цепи (28). Зацепить еще один крюк с

другого конца цепи , затем пристегнуть все к переднему концу троса (26).
