Grandstream GXP-2170 [25/31] Connessione del telefono

MONTAGGIO TELEFONO:

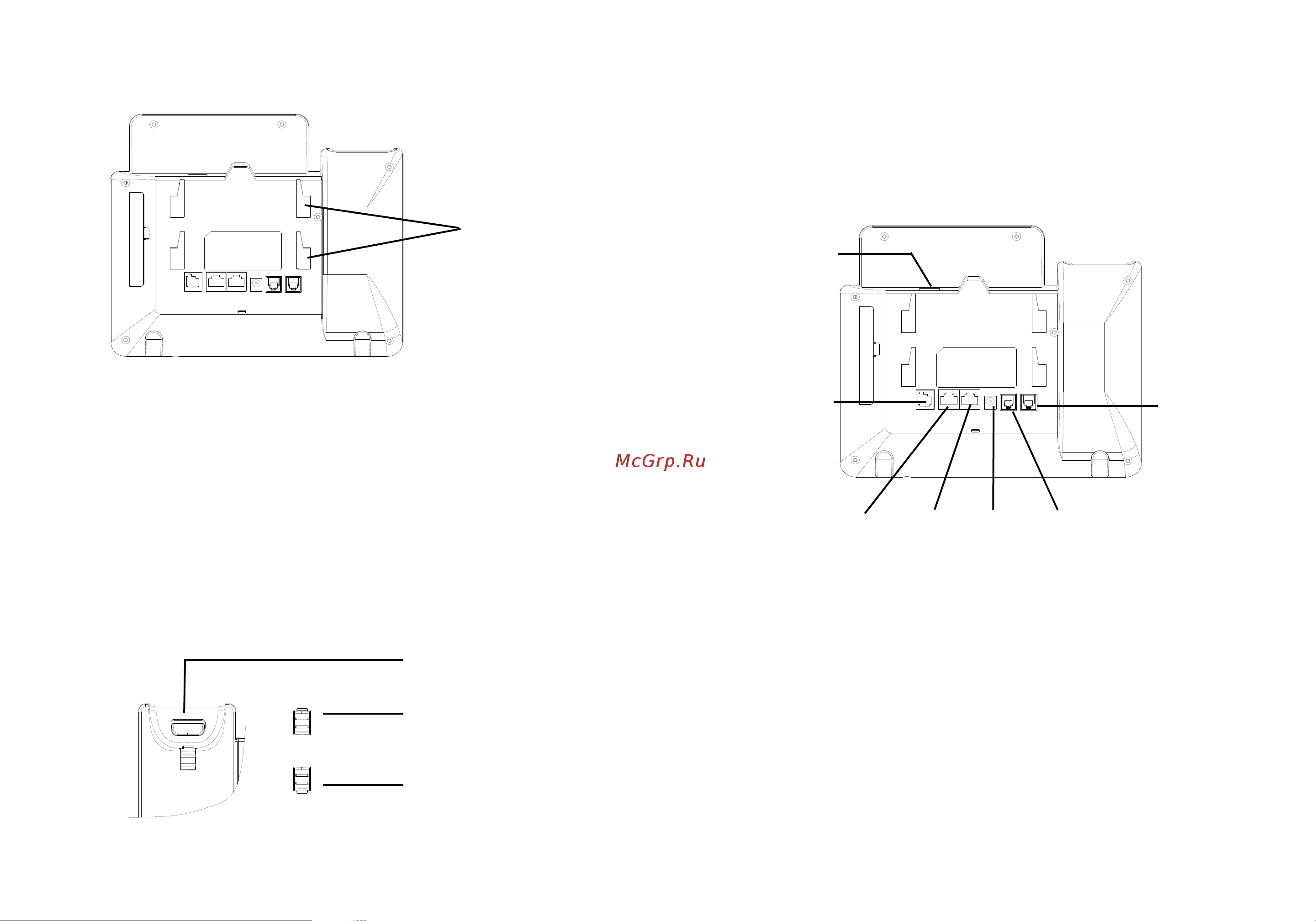

Installazione del telefono (montaggio a parete):

1. Fissare i distanziali per il supporto a parete nell’apposito alloggiamento sul retro

del telefono

2. Fissare il telefono alla parete attraverso il foro di montaggio a parete.

3. Estrarre l’aletta dal ricevitore (si veda la gura di seguito).

4. Ruotare l’aletta e riposizionarla nell’alloggiamento con l’estensione verso l’alto

in modo da poter sostenere il telefono mentre è montato a parete (si veda la gura

di seguito).

Aletta con estensione

verso l’alto

Supporto del ricevitore

Aletta con estensione

verso il basso

Slot per montaggio

a parete e supporto

telefono

Per impostare il GXP2170, seguire la seguente procedura:

1. Collegare il ricevitore e il case principale del telefono con il cavo telefonico.

2. Collegare la porta LAN del telefono alla presa RJ-45 di un hub o di un router

(lato LAN del router) usando un cavo ethernet.

3. Collegare il jack dell’alimentatore all’uscita 12V CC sul telefono; collegare

l’alimentatore a una presa elettrica.

4. L’LCD visualizzerà le informazioni relative allo stato dell’apparecchio o

all’aggiornamento del rmware. Prima di continuare, attendere che il display

visualizzi data/ora.

5. Usando il server web del telefono o il menu di congurazione del tastierino

numerico, è possibile inoltre congurare il telefono usando o un IP statico o un

DHCP.

Fare riferimento all’illustrazione riportata di seguito quando si seguono le istruzi-

oni di installazione.

Per installare il telefono sul tavolo con il supporto telefono, ssare il supporto

alla base del telefono dove si trova un alloggiamento per tale supporto. (metà

superiore, parte inferiore).

Installazione del telefono (supporto telefono):

Porta PC Porta LAN Alimentazione Porta cufa

Porta

ricevitore

Porta modulo

estensione

CONNESSIONE DEL TELEFONO:

Porta USB
