Instructions for the procedure to install the flying kit on the chassis of the speaker
follow on next page.
The D:SIDER speakers can be installed in order to fit a wide range of possible
situations. The hole placed in the bottom side of a D:SIDER speaker allows it to be
mounted on top of a pole alone or over a D:SUB speaker, which presents a proper
hole in the top side. Besides that, the speaker can stand flown with the use of an
optional flying kit.
The VERSE flying kit sold for D:SIDER speakers includes:
- 2x flying bar
- 4x doubles stud&ring
- 16x screws
- 1x eyebolt
- 1x hex key
Note: metal chains are not included in the kit.

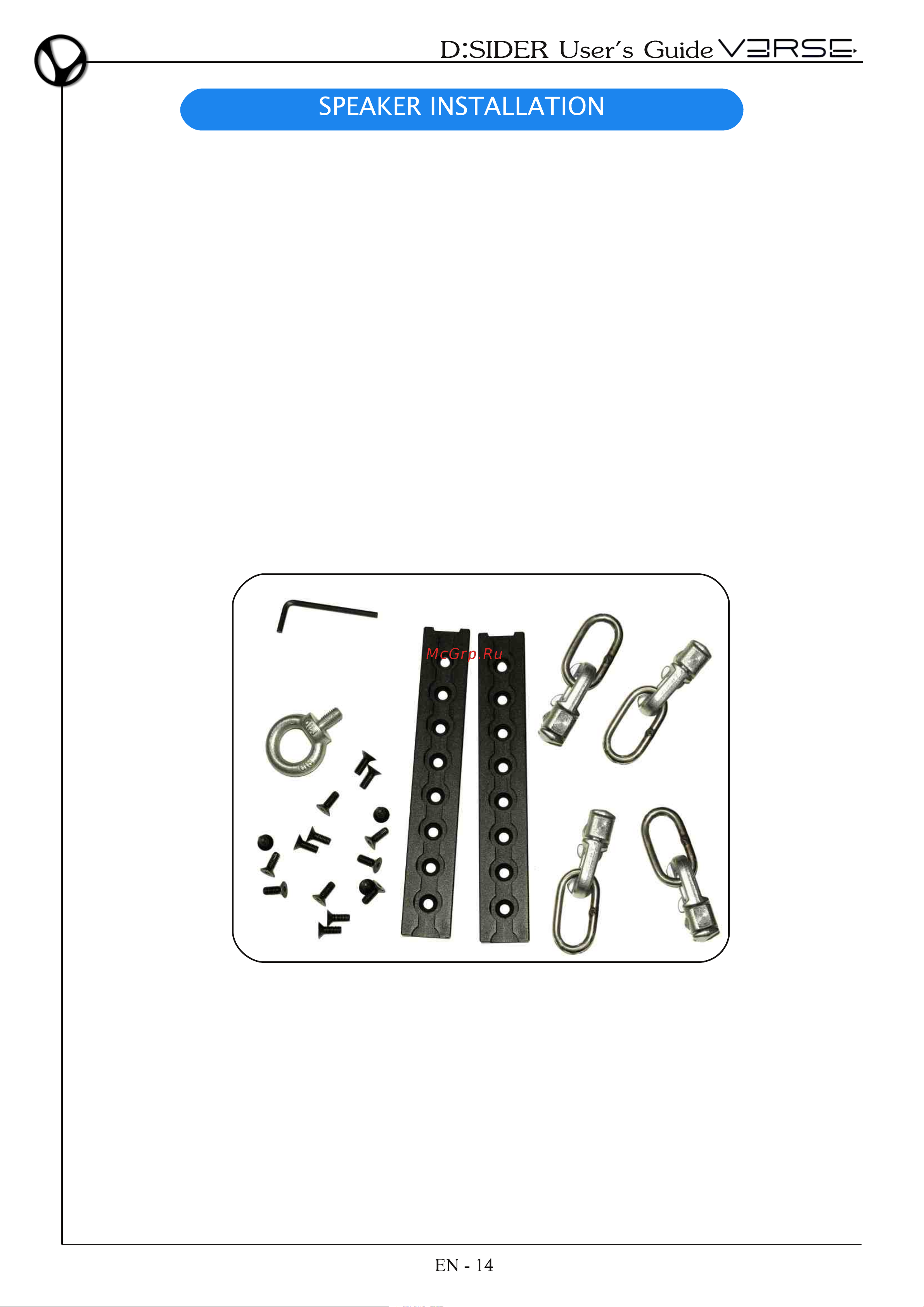

The content of the flying kit is shown in the picture below.
The content of a VERSE flying kit
