VERSE DSIDER 10 [12/68] Configuration 1 direct mixer connection monitor

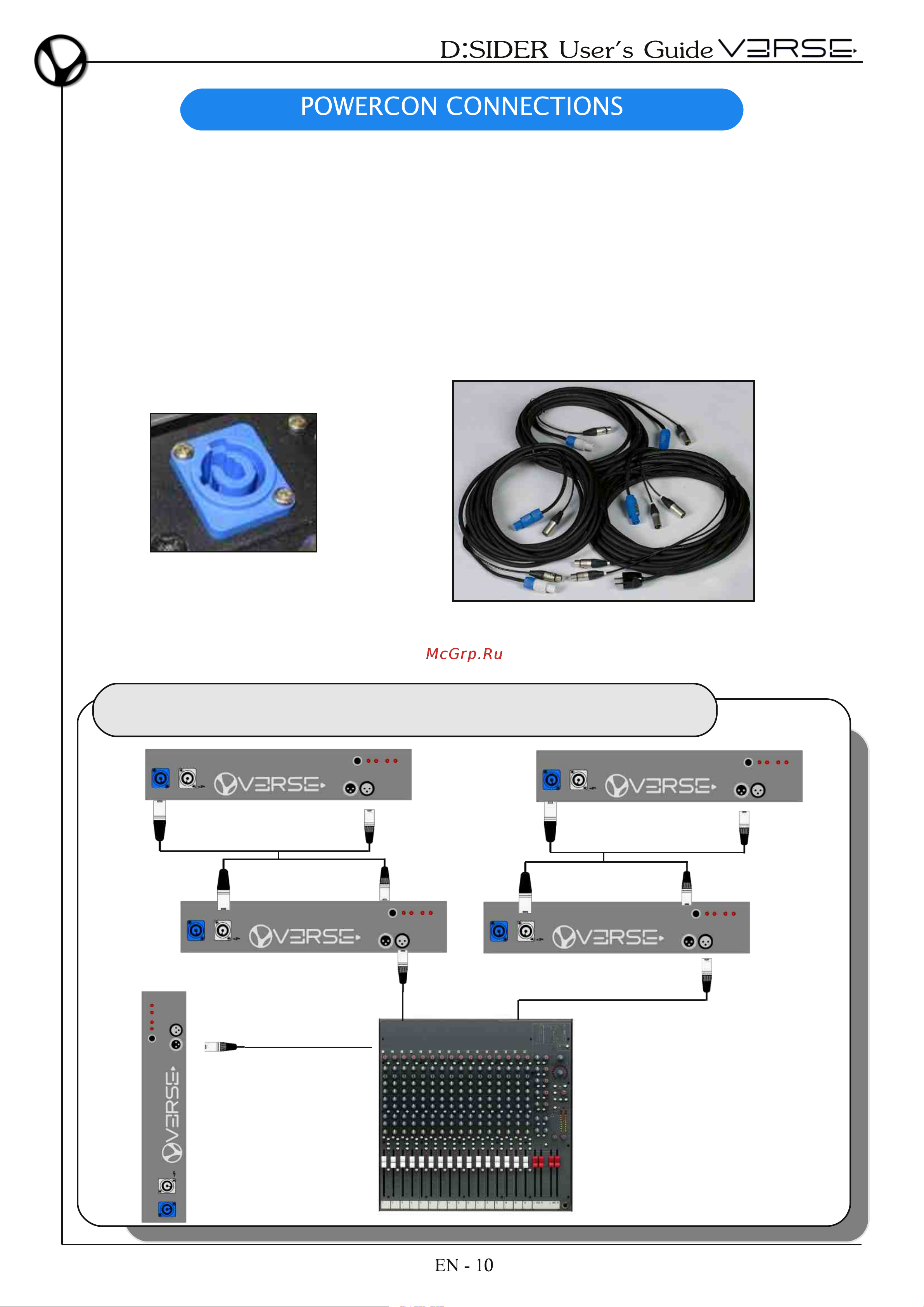

![VERSE DSIDER 10 [12/68] Configuration 1 direct mixer connection monitor](/views2/2007798/page12/bgc.png)
MONITOR OUT
The Powercon connectors make the system very practical and, thanks to the LINK
OUTPUT on each enclosure, avoid the problem of having to run a power feed to each
element.
All VERSE Systems are provided with special customized cables made of a pair of
powercons and balanced XLR connectors. Therefore it is possible to provide for
signal and power a VERSE D:SIDER from another VERSE D:SIDER or a VERSE D:SUB.
Subwoofers feature a double output link to simplify the left and right audio channels.
Please note: the purchase of a spare VERSE speaker (i.e: not buying it in a -k system)
doesn't include the customized cables.
The customized cable provided with
VERSE speakers.
Detail of a Powercon
main input
Configuration 1. Direct Mixer connection + Monitor
L
E
F
T
C
H
A
N
N
E
L
R
I
G
H
T
C
H
A
N
N
E
L
