Панель управления и разъемы
Руководство пользователя UR44C
3

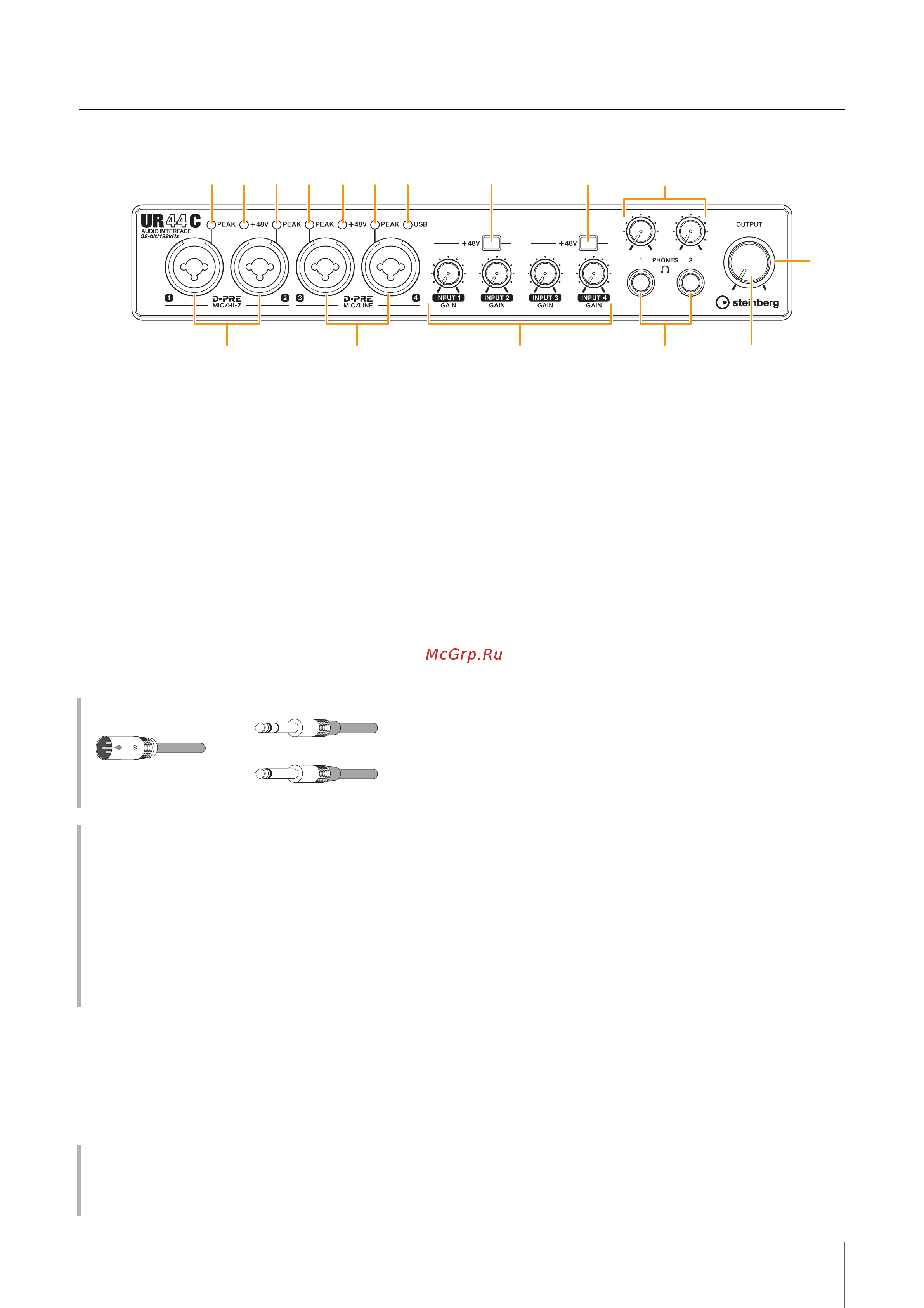

Панель управления и разъемы
Передняя панель
1 Разъемы [MIC/HI-Z 1/2]
Предназначен для подключения микрофона, электрогитары
или электрической бас-гитары. Этот разъем подходит для
подключения и штекеров типа XLR, и телефонных штекеров
(только несбалансированных). Тип XLR предназначен только
для MIC, а наушники — только для HI-Z.
ПРИМЕЧАНИЕ
• Сигнал не поступает при подключении сбалансированных
штекеров наушников.
• Фантомное питание подается на разъем XLR, подключенный к
разъемам [MIC/LINE 1/2].
2 Разъемы [MIC/LINE 3/4]
Служит для подключения к микрофону или цифровому
инструменту. В этот разъем могут быть подключены и
штекеры типа XLR, и штекеры наушников (сбалансированные/
несбалансированные). Тип XLR предназначен только для MIC,
а наушники — только для LINE.
ПРИМЕЧАНИЕ
Фантомное питание подается на разъем XLR, подключенный к
разъемам [MIC/LINE 3/4].
3 Индикатор [PEAK]
Загорается в соответствии со входным сигналом. Загорается,
если входной сигнал на 3 дБ ниже уровня среза.
4 Индикатор [+48V]
Загорается при включении переключателя [+48V] (фантомное
питание).
5 Индикатор [USB]
Загорается, когда включено питание и устройство
обменивается данными с компьютером или устройством под
управлением iOS.
Если компьютер или устройство под управлением iOS не
распознает устройство, индикатор постоянно мигает.
6 Регулятор [INPUT 1 to 4 GAIN]
Регулировка уровня входного сигнала на разъемах [MIC/HI-Z
1/2] и [MIC/LINE 3/4].
7 Переключатель [+48V]
Включает и выключает фантомное питание. При включении
этого переключателя фантомное питание подается на разъем
XLR, подключенный к разъемам [MIC/LINE 1/2]. Включайте его
при использовании конденсаторного микрофона с
фантомным питанием.
8 Переключатель [+48V]
Включает и выключает фантомное питание. При включении
этого переключателя фантомное питание подается на разъем
XLR, подключенный к разъемам [MIC/LINE 3/4]. Включайте его
при использовании конденсаторного микрофона с
фантомным питанием.
УВЕДОМЛЕНИЕ
При использовании фантомного питания соблюдайте
следующие рекомендации во избежание шума и
возможного повреждения UR44C или подключенного
оборудования.
• Не подключайте и не отключайте какие-либо
устройства, если включено фантомное питание.
• Установите минимальный уровень выходного сигнала
для всех регуляторов, прежде чем включать или
выключать переключатель фантомного питания.
• При подключении устройств, нетребующих
фантомного питания, к разъемам [MIC/HI-Z 1/2] и [MIC/
LINE 3/4] убедитесь, что переключатель фантомного
питания выключен.
ПРИМЕЧАНИЕ
Если переключатель фантомного питания включен или выключен,
громкость на всех входах и выходах будет выключена на несколько
секунд.
!
@
1
43 3
2
43 3 5 7 8
6 )
9
Типы штекеров
Надлежащее использование входов HI-Z
или LINE
HI-Z
Гитара и бас с пассивными звукоснимателями (без питания
батареи)
LINE
• Устройство эффектов, предусилитель, директ-бокс
• Гитара и бас с активными звукоснимателями (питание от
батареи)
• Цифровые инструменты, такие как синтезатор
Настройка оптимальных уровней записи
Отрегулируйте регуляторы [INPUT GAIN], чтобы индикатор
[PEAK] кратко мигал при достижении максимального
уровня громкости входного сигнала.
Тип XLR (сбалансированный)
Наушники (сбалансированный)
Наушники (несбалансированный)
