STEINBERG UR44C [5/39] Задняя панель
![STEINBERG UR44C [5/39] Задняя панель](/views2/2007805/page5/bg5.png)
Панель управления и разъемы
Руководство пользователя UR44C
5

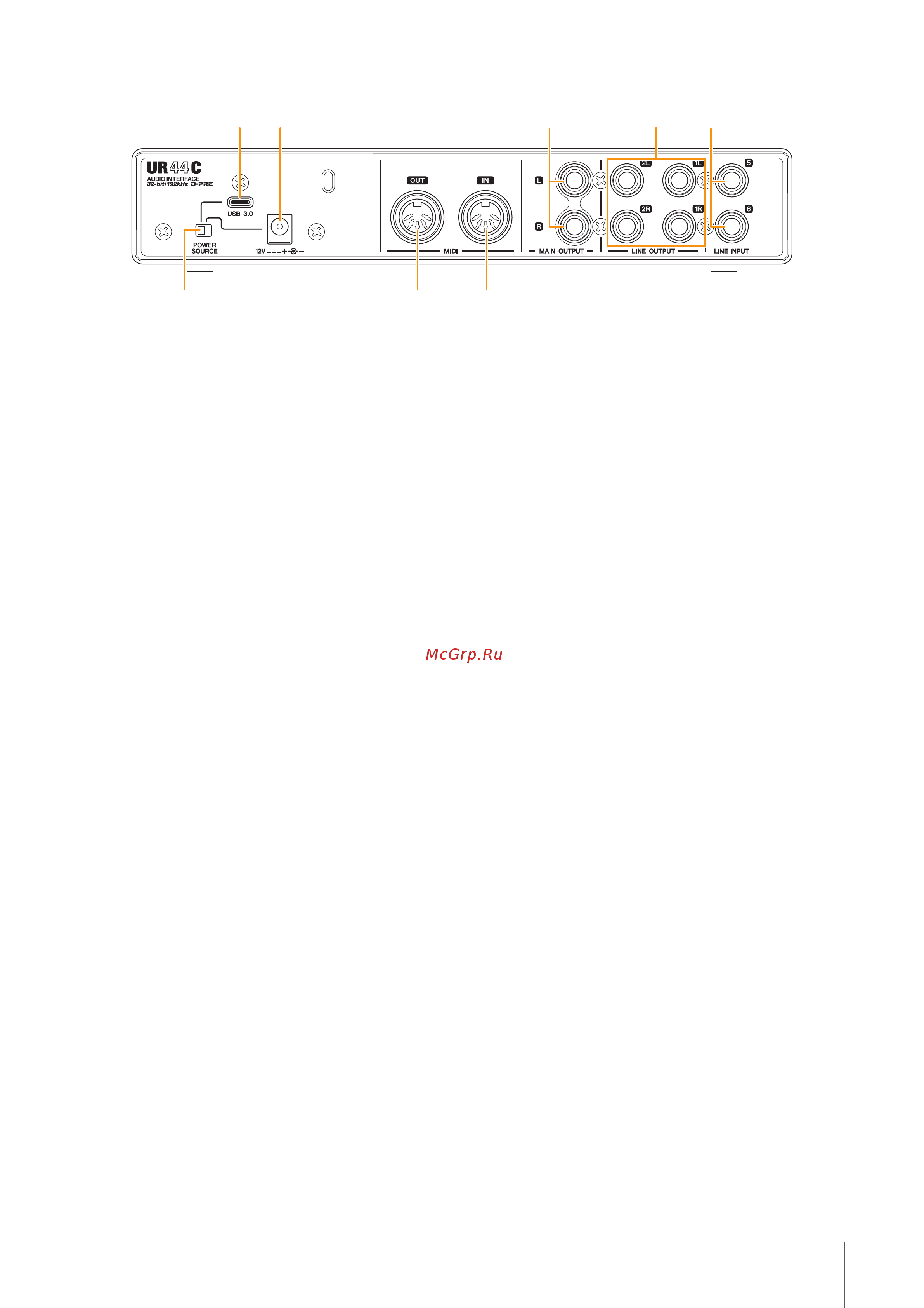

Задняя панель
1 Переключатель [POWER SOURCE]
Служит для выбора порта подачи электропитания на UR44C.
Для подачи электропитания шины через порт [USB 3.0]
переведите этот переключатель в положение [USB 3.0]. Для
подачи электропитания через порт [12V DC] переведите этот
переключатель в положение [12V DC]. Даже если вы
подключите источник питания к разъему [12V DC], питание на
устройство UR44C подаваться не будет, если оно не
подключено к компьютеру или устройству iOS через разъем
[USB 3.0].
2 Порт [USB 3.0]
Служит для подключения к компьютеру или устройству под
управлением iOS.
УВЕДОМЛЕНИЕ
При подключении компьютера с помощью порта
[USB 3.0] следует соблюдать следующие условия, чтобы
избежать зависания или отключения компьютера, а
также нарушения целостности или даже потери данных.
• Выполните следующие пункты, прежде чем
подключать или отключать кабель USB.
- Закройте все открытые приложения на компьютере.
- Установите минимальный уровень выходного
сигнала для всех регуляторов.
• Подождите не менее шести секунд после подключения
или отключения кабеля USB.
ПРИМЕЧАНИЕ
При подключении UR44C к устройствам под управлением iOS могут
потребоваться принадлежности Apple. Более подробную
информацию см. в Руководстве по началу работы с UR44C.
3 Разъем DC IN [12V]
Служит для подключения адаптера переменного тока.
4 Разъем [MIDI OUT]
Служит для подключения к разъему MIDI IN на MIDI-
устройстве. Передает сигналы MIDI с компьютера.
5 Разъем [MIDI IN]
Служит для подключения к разъему MIDI OUT на MIDI-
устройстве. Получает сигналы MIDI и передает их на
компьютер.
ПРИМЕЧАНИЕ
• Выберите [Steinberg UR44C-port1] для порта MIDI при
использовании разъема MIDI с приложением iOS. Учтите, что порт
[Steinberg UR44C-port2] недоступен.
• Не активируйте dspMixFx при использовании устройства MIDI. Это
может помешать стабильным приему/передаче данных.
6 Разъемы [MAIN OUTPUT L/R]
Служат для подключения контрольных динамиков. К этим
разъемам может быть подключен телефонный штекер
(сбалансированный или несбалансированный). Это
обеспечивает выход сигналов MIX 1. Чтобы отрегулировать
уровень выходного сигнала, воспользуйтесь регулятором
[OUTPUT] на передней панели.
7 Разъемы [LINE OUTPUT 1L/1R/2L/2R]
Служат для подключения к внешним устройствам с сигналами
линейного уровня. К этим разъемам может быть подключен
телефонный штекер (сбалансированный или
несбалансированный). Разъем [LINE OUTPUT1L/1R] выводит
сигнал MIX 1, а разъем [LINE OUTPUT 2L/2R] выводит сигнал
MIX 2.
8 Разъемы [LINE INPUT 5/6]
Служат для подключения к цифровому инструменту или
микшеру. К этим разъемам может быть подключен
телефонный штекер (сбалансированный или
несбалансированный). Вы можете задать уровень входного
сигнала для разъемов [LINE INPUT 5/6] в диапазоне от «+4 дБ
отн.ур.» до «-10 дБВ». Выберите «+4 дБ отн.ур.» при
подключении профессиональных аудиоустройств, и
«-10 дБВ» — при подключении бытовых устройств. Значение
начальных настроек по умолчанию — «-10 дБВ». Чтобы
выбрать уровень входного сигнала, используйте «Окно
настройки» (стр. 12) в разделе «dspMixFx UR-C» или «Окно
настроек» (стр. 15) в разделе «Специальные окна для ПО
серии Cubase».
1
2 3
4 5
6 87
