Панель управления и разъемы
Руководство пользователя UR22C
3

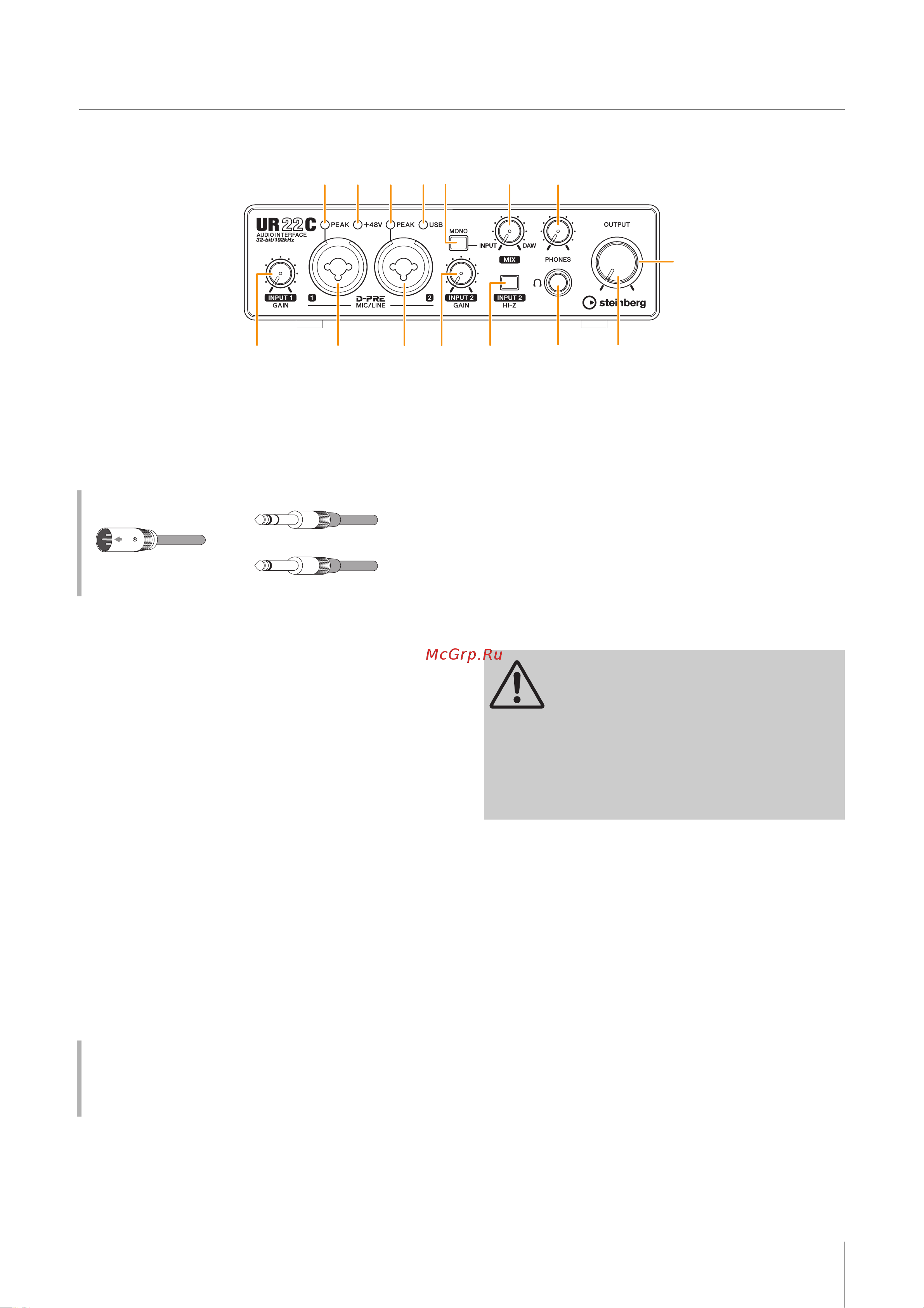

Панель управления и разъемы
Передняя панель
1 Разъем [MIC/LINE 1]
Служит для подключения к микрофону или цифровому
инструменту. В этот разъем могут быть подключены и
штекеры типа XLR, и штекеры наушников (сбалансированные/
несбалансированные).
ПРИМЕЧАНИЕ
Фантомное питание подается на разъем XLR, подключенный к
разъему [MIC/LINE 1].
2 Регулятор [INPUT 1 GAIN]
Регулирует уровень входного сигнала на разъеме [MIC/LINE 1].
3 Разъем [MIC/LINE 2]
Предназначен для подключения микрофона, цифрового
инструмента, электрогитары или электрической бас-гитары. В
этот разъем могут быть подключены и штекеры типа XLR, и
штекеры наушников (сбалансированные/
несбалансированные).
ПРИМЕЧАНИЕ
Фантомное питание подается на разъем XLR, подключенный к
разъему [MIC/LINE 2].
4 Регулятор [INPUT 2 GAIN]
Регулирует уровень входного сигнала на разъеме [MIC/LINE 2].
5 Индикатор [PEAK]
Загорается в соответствии со входным сигналом. Загорается,
если входной сигнал на 3 дБ ниже уровня среза.
6 Индикатор [+48V]
Загорается при включении переключателя [+48V] (фантомное
питание).
7 Индикатор [USB]
Загорается, когда включено питание и устройство обменивается
данными с компьютером или устройством под управлением iOS.
Если компьютер или устройство под управлением iOS не
распознает устройство, индикатор постоянно мигает.
8 Переключатель [INPUT 2 HI-Z]
Переключает входное сопротивление (вкл.
O
/выкл.
N
).
Включите этот переключатель при подключении
инструментов с высоким сопротивлением, таких как
электрогитара или электрическая бас-гитара, напрямую к
разъему [MIC/LINE 2]. При включении этого переключателя
используйте несбалансированный телефонный штекер для
подключения инструментов к разъему [MIC/LINE 2].
УВЕДОМЛЕНИЕ
При включении переключателя [INPUT 2 HI-Z] не
подключайте и не отключайте никакие кабели.
Несоблюдение этого требования может привести к
повреждению подключенного устройства и (или)
данного модуля.
ПРИМЕЧАНИЕ
• При использовании сбалансированного телефонного штекера это
устройство не будет работать надлежащим образом.
• При включении переключателя HI-Z сигнал от разъема типа XLR
отсекается.
9 Переключатель [MONO]
При включении этого переключателя сигнал, подаваемый на
разъемы [MIC/LINE 1/2], выводится на разъемы [MAIN OUT L/R]
и на канал L/R разъема [PHONES]. Когда этот переключатель
выключен, сигнал, подаваемый на разъемы [MIC/LINE 1],
выводится на разъем [MAIN OUT L], а сигнал, подаваемый на
разъемы [MIC/LINE 2], выводится на разъем [MAIN OUT R].
В разъеме [PHONES] сигнал, подаваемый на разъемы [MIC/
LINE 1], выводится на канал L, а сигнал, подаваемый на
разъемы [MIC/LINE 2], выводится на канал R.
! #
$
1 32 4 8
65 5 7 ) @9
Типы штекеров
Настройка оптимальных уровней записи
Отрегулируйте регуляторы [INPUT GAIN], чтобы индикатор
[PEAK] кратко мигал при достижении максимального
уровня громкости входного сигнала.
Тип XLR (сбалансированный)
Наушники (сбалансированный)
Наушники (несбалансированный)
ВНИМАНИЕ
Для защиты системы динамиков оставляйте
контрольные динамики выключенными при
включении и выключении переключателя
[INPUT 2 HI-Z]. Рекомендуется установить
минимальный уровень выходного сигнала
для всех регуляторов. Если этого не
сделать, возможны сильные всплески
шумов, которые могут повредить
оборудование, ваш слух или и то и другое.
