Приложение
Руководство пользователя UR22C
34
Потоки сигналов

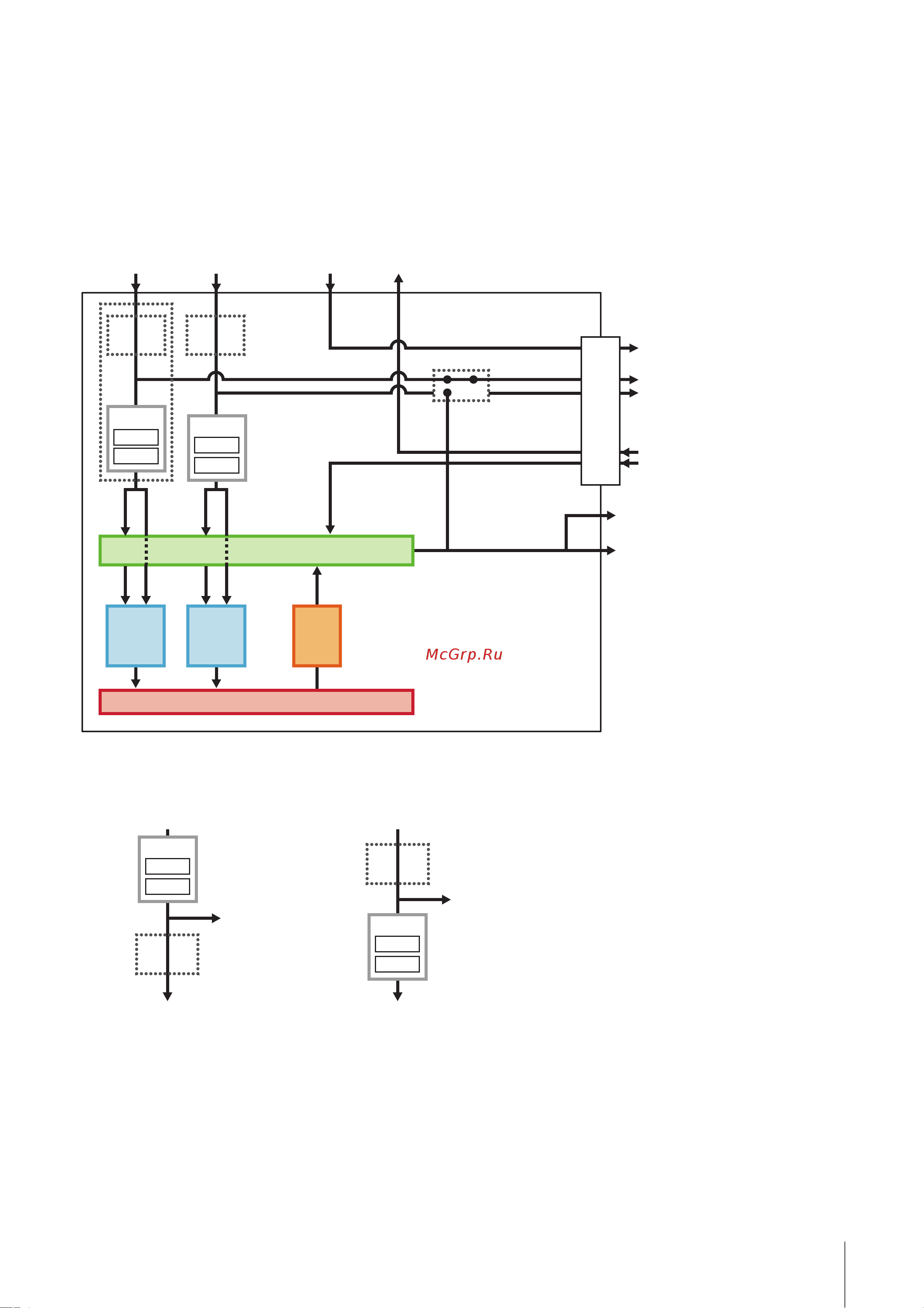

На следующем графике указан сигнальный поток в устройстве.
ПРИМЕЧАНИЕ
• Контроллеры устройства, такие как регуляторы [INPUT GAIN], регулятор [OUTPUT] не показаны на данном графике.
• Для настройки каждого параметра следует использовать dspMixFx UR-C (стр. 8) или «Специальные окна для ПО серии Cubase» (стр. 13).
• Учтите, что вы не сможете использовать встроенный эффект Guitar Amp Classics, если для частоты сэмплирования установлено значение 176,4 кГц
или 192 кГц.
*1 На следующем графике указана позиция вставки эффекта.
LOOPBACK OFF/ON
(Циклическое воспроизведение вкл./выкл.)
От
[MIC/LINE 1]
От
[MIC/LINE 2]
*1
Insert FX
SLOT1
(Гнездо 1)
SLOT2
(Гнездо 2)
Insert FX
SLOT1
(Гнездо 1)
SLOT2
(Гнездо 2)
На
[MIDI OUT]
От
[MIDI IN]
На вход DAW
От выхода DAW
USB
На разъем [MAIN OUTPUT]
На разъем [PHONES]
MIX 1
REV-X
REV-X
Уровень
отправки
REV-X
Уровень
отправки
REV-X
Уровень
возврата
FX REC (OFF) (Выкл.)
На вход DAW
С входа устройства
На выход устройства
FX REC (ON) (Вкл.)
С входа устройства
На выход устройства
На вход DAW
Insert FX
SLOT1
(Гнездо 1)
SLOT2
(Гнездо 2)
Insert FX
SLOT1
(Гнездо 1)
SLOT2
(Гнездо 2)
• Установите для параметра FX REC значение ON (Вкл.) при записи сигнала, обработанного с использованием эффекта DSP,
в приложении DAW.
• Установите для параметра FX REC значение OFF (Выкл.) при записи сигнала, не подвергавшегося обработке эффектом
DSP, в приложении DAW.
