DISCOPE 2X Руководство пользователя STAGE4

✔ К установке, эксплуатации и техническому обслуживанию прожектора допускается только квалифицированный персонал.

✔ Ограничьте доступ к месту проведения работ по установке или снятию прибора.

✔ Убедитесь, что внешние корпуса и монтажное оборудование надёжно закреплены, и используются надёжные средства вторичных

креплений, вроде страховочных тросов.

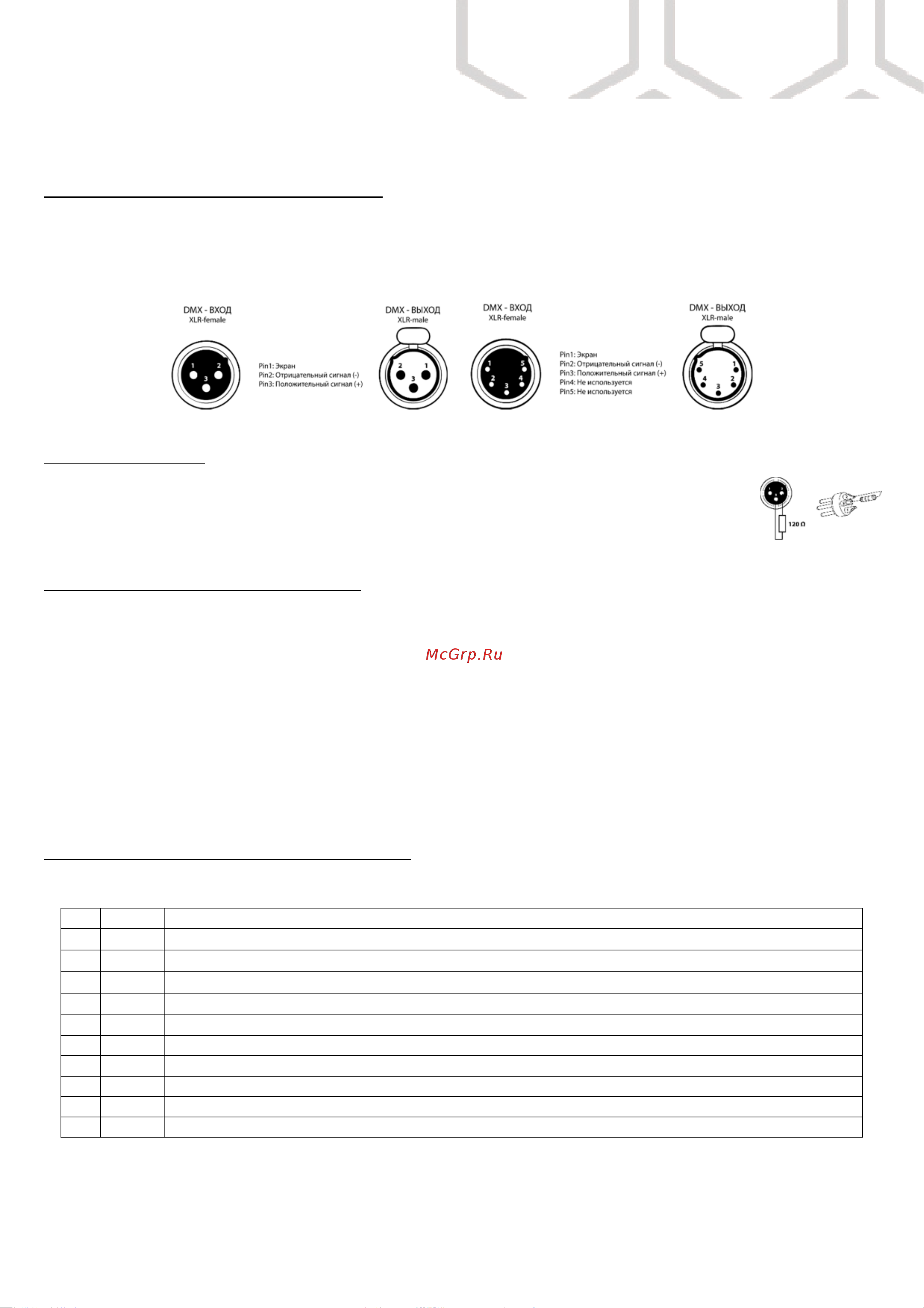

Схема распайки разъемов DMX

Если Вы пользуетесь контроллером с 5-контактным выходом DMX, вам потребуется переходник с 5-контактного разъема на 3-контактный.

3-контактные XLR разъемы используются чаще 5-контактных.

3-контактный разъем XLR: Контакт 1: экран, контакт 2: отрицательный сигнал (-), контакт 3: положительный сигнал (+).

5-контактный разъем XLR: Контакт 1: экран, контакт 2: отрицательный сигнал (-), контакт 3: положительный сигнал (+). Контакты 4 и 5 не

используются.

Установка терминатора

На DMX разъеме последнего прибора в цепи необходимо установить терминатор. Припаяйте резистор

сопротивлением 120 Ом 1/4Вт между контактом 1 (DMX-) и контактом 3 (DMX+) 3-контактного разъема

XLR и вставьте его в гнездо DMX выхода последнего устройства в цепи.

3 Обслуживание прибора

Регулярная профилактика оборудования гарантирует более длительный срок его службы.

Для оптимизации светоотдачи необходимо производить периодическую очистку внутренней и внешней оптики, системы вентиляции.

Частота очистки зависит от условий эксплуатации прибора: эксплуатация в помещениях с сильным задымлением, большим наличием

пыли, а также в помещениях с повышенной влажностью может вызвать большее загрязнение оптики и механических деталей

прибора.

✔ Производите очистку мягкой тканью, используя обычные чистящие средства для стекла.

✔ Насухо вытирайте промытые комплектующие.

✔ Производите очистку внешней оптики по крайней мере раз в 20 дней, внутренней оптики – по крайней мере раз в 30/60 дней.

✔ Используйте баллоны со сжатым воздухом для продувки труднодоступных деталей

4 Навигация по меню прибора

№ Дисплей Функция

1 A001

DMX512（001—512）, настройте адресацию DMX

2 A1_1

Красный, скорость（1—9）, смена скорости производится с помощью кнопок вверх/вниз

3 A2_1

Зеленый，скорость（1—9）, смена скорости производится с помощью кнопок вверх/вниз

4 A3_1

Синий，скорость（1—9）, смена скорости производится с помощью кнопок вверх/вниз

5 A4_1 Семь цветов, режим резкой смены цвета 1, смена скорости производится с помощью кнопок вверх/вниз (1-9)

6 A5_1 Семь цветов, режим резкой смены цвета 2, смена скорости производится с помощью кнопок вверх/вниз (1-9)

7 A6_1 Семь цветов, режим плавной смены цвета 1, смена скорости производится с помощью кнопок вверх/вниз (1-9)

8 A7_1 Семь цветов, режим смены цвета вспышкой 1, смена скорости производится с помощью кнопок вверх/вниз (1-9)

9 S1_1 Звуковой режим 1 – Семь цветов, смена цветов вспышкой

10 S1_2 Звуковой режим 2 -- Семь цветов, резкая смена цветов
