10
YDP-163/YDP-143 Руководство пользователя

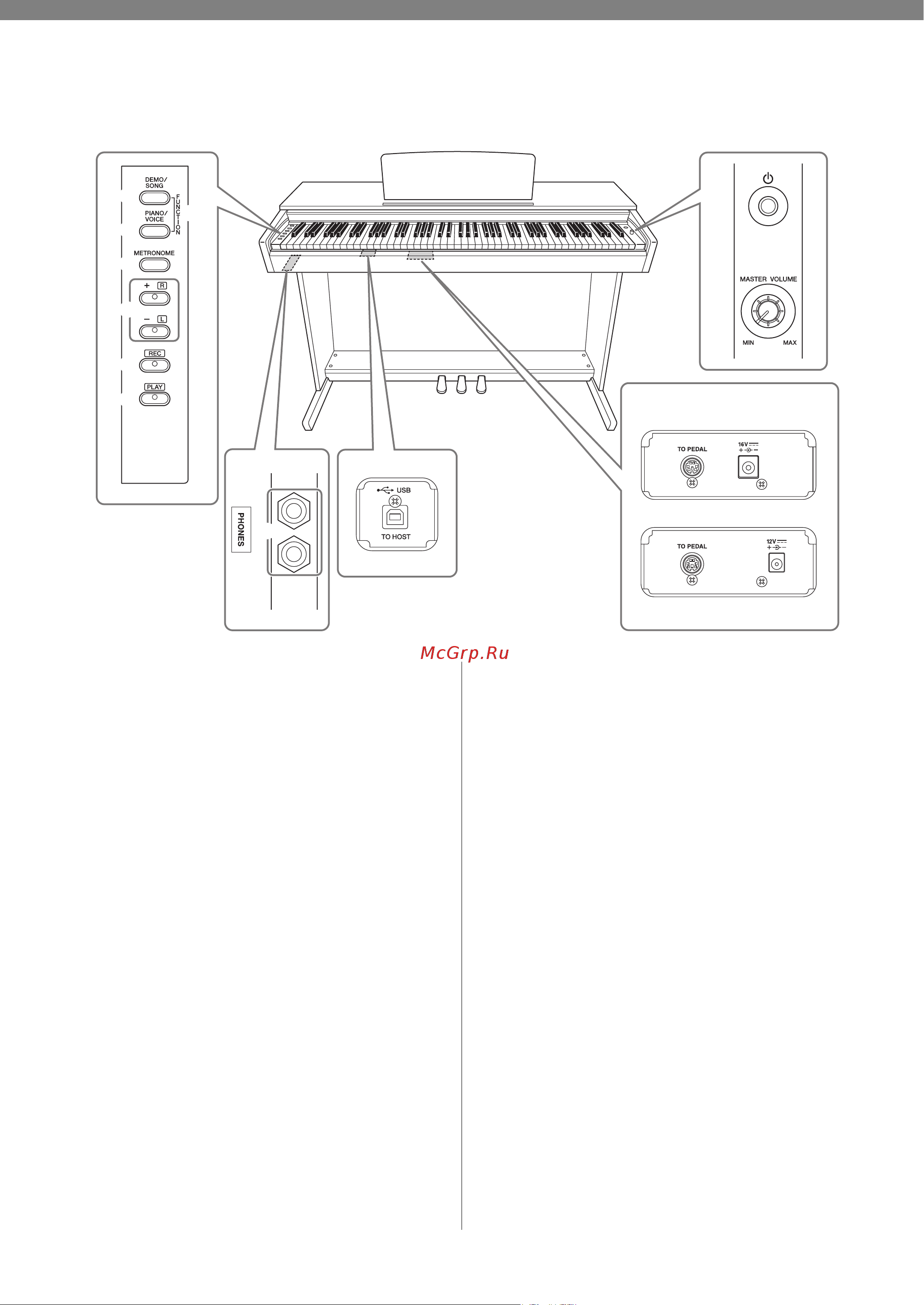

Панель управления и разъемы
Рисунки соответствуют модели YDP-143.
1 [P] Переключатель (Standby/On)......... стр. 12
Включение питания или переход в режим ожидания.
2 Регулятор [MASTER VOLUME] ............. стр. 12
Регулировка уровня громкости всего инструмента.
3 Кнопка [DEMO/SONG]......................стр. 19, 24
Воспроизведение демонстрационных и
встроенных композиций.
4 Кнопка [PIANO/VOICE]..............стр. 18, 20, 22
Выбор единственного тембра, двух тембров для
наложения или типа реверберации.
5 Кнопка [METRONOME]......................... стр. 17
Запуск и остановка метронома.
6 Кнопки [+R], [–L] ................... стр. 17, 18, 24, 25
• Обычно эти кнопки используются для выбора
следующего или предыдущего тембра.
• Во время воспроизведения композиции с их
помощью можно выбрать следующую или
предыдущую композицию и (при удержании
нажатой кнопки [PLAY]) для включения
и выключения партий правой и левой руки
по отдельности.
• Во время работы метронома их используют для
ускорения или замедления темпа.
7 Кнопка [REC]........................................... стр. 26
Запись собственного исполнения.
8 Кнопка [PLAY]......................................... стр. 26
Воспроизведение записанного исполнения.
9 Кнопки [FUNCTION] ........................стр. 16, 21
Одновременно нажимая кнопки [DEMO/SONG]
и [PIANO/VOICE] вместе с указанной клавишей,
можно менять различные на
стройки, включая
MIDI, параметры транспонирования и пр.
) Разъемы [PHONES]................................. стр. 13
Подключение стандартных стереонаушников.
! Разъем [USB TO HOST]
Для подключения к компьютеру или цифровому
устройству, например iPhone или iPad. Для
подключения к компьютеру см. инструкцию
«Операции с использованием компьютера».
Инструкции по использованию MIDI содержатся
в интерактивном руководстве «Справочник по
MIDI» (стр. 9).
УВЕДОМЛЕНИЕ
Используйте USB-кабель типа AB длиной не более
3 метров. Использование кабелей USB 3.0 не
допускается.
@ Разъем [TO PEDAL] ................................ стр. 32
Для подключения шнура блока педалей.
# Разъем DC IN........................................... стр. 12
Для подключения блока питания.
$ Педали ...................................................... стр. 15
Управление выразительностью и сустейном, как
на акустическом фортепиано.
1
2
3
4
5
6
7
8
9
)
!
$
@
#
YDP-163
YDP-143
@
#
Нижняя сторона
(Со стороны клавиатуры)
Нижняя сторона
(Со стороны клавиатуры)
Нижняя сторон
(Со стороны клавиатуры)
ydp163_ru_om.book Page 10 Wednesday, March 9, 2016 4:41 PM
