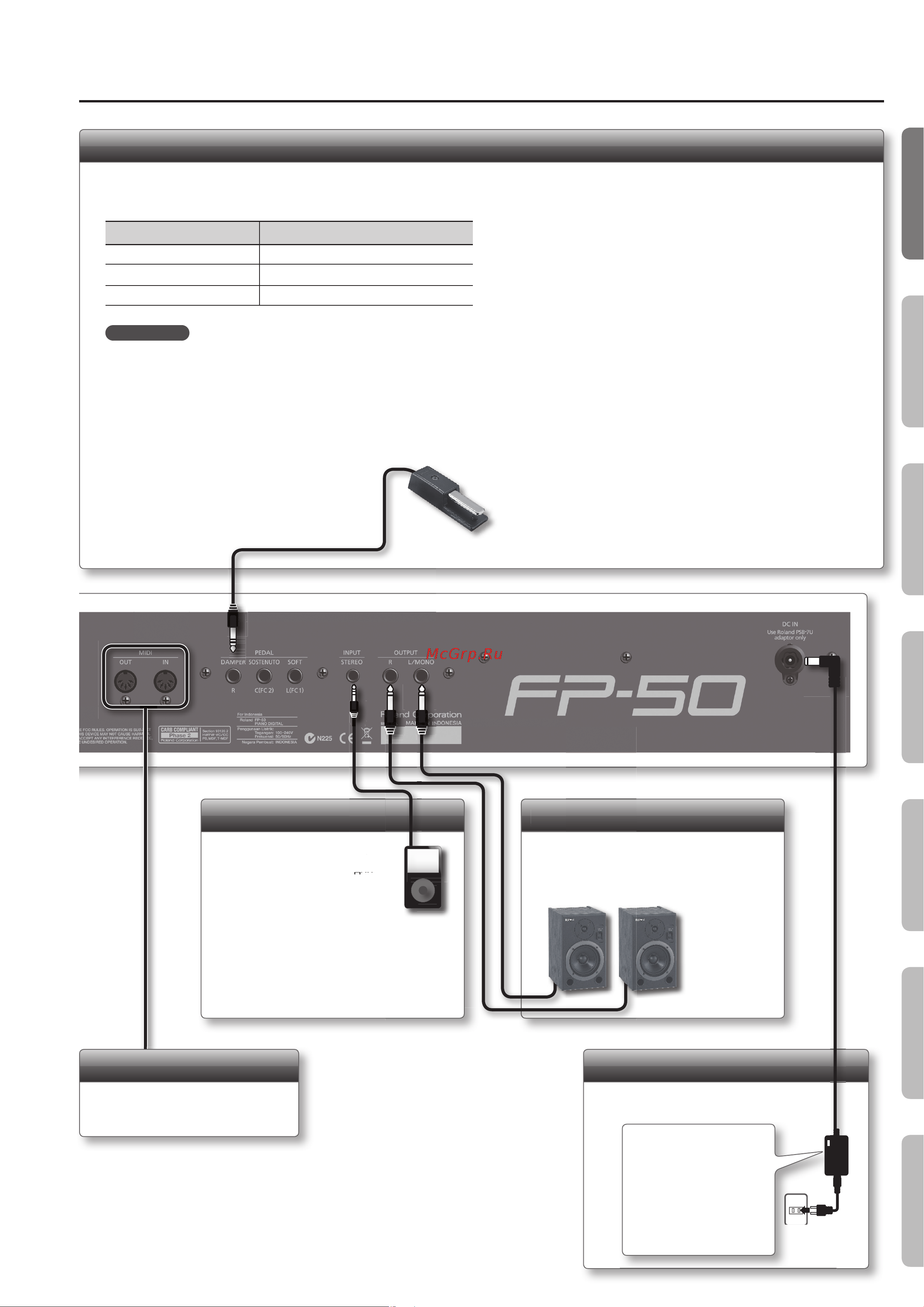

Устройство инструмента
MIDI-разъемы
Служат для подключения
внешних MIDI-устройств.
Разъемы PEDAL
Служат для подключения педалей.
Каждому разъему соответствует своя функция.
Разъем Описание
DAMPER/R Демпферная педаль.
SOSTENUTO/C Педаль состенуто (по умолчанию).
SOFT/L Педаль приглушения (по умолчанию).
ЗАМЕЧАНИЕ
• При подключении педали из комплекта поставки установите
боковой переключатель педали в режим “Continuous”.
• При желании можно изменить функции, назначенные на педа-
ли, подключенные к разъемам SOSTENUTO/C и SOFT/L (стр. 39).
• Модуль RPU-3 (приобретается отдельно) оборудован тремя пе-
далями и обеспечивает реалистичную имитацию игры на фор-
тепиано.
• Используйте только рекомендуемые педали
экспрессии (EV-5, EV-7; приобретаются от-
дельно). Использование педалей других мо-
делей может привести к выходу оборудова-
ния из строя.
Демпферная педаль
Педаль используется для управления сустейном.
При удерживании демпферной педали взятые ноты продолжают
звучать даже при отпускании клавиш. Глубина эффекта контроли-
руется силой нажатия на педаль
.
На акустическом фортепиано нажатая демпферная педаль позво-
ляет струнам резонировать между собой, что создает богатое и
красивое звучание. FP-50 имитирует эффект симпатического (на-
веденного) резонанса.
Педаль состенуто
Удерживается звучание только тех нот, которые были взяты при
нажатой педали.
Педаль приглушения
Используется для смягчения звучания.
Если педаль удерживается нажатой, звучание инструмента стано-
вится более приглушенным. Данная педаль работает аналогично
левой педали акустического фортепиано. Глубина эффекта контро-
лируется силой нажатия на педаль.
Разъем DC IN
Служит для подключения блока питания.
Укладывайте блок питания
так, чтобы сторона с инди-
катором была обращена
вверх (см. рисунок), а сто-
рона с текстовой информа-
цией — вниз.
При подключении к розет-
ке индикатор загорается
зеленым цветом.
Выходы OUTPUT
Используются для подключения FP-50
к внешним акустическим системам.
Вход INPUT
Миниатюрный 3.5-мм сте-
реоразъем “миниджек” для
подключения аудиоплее-
ра или другого аналогично-
го устройства. Это позволяет
воспроизводить его звук че-
рез встроенные динамики
FP-50.
Необходимая громкость на-
страивается на подключен-
ном проигрывателе.
к
о рекомендуемые педали
E
V-7; приобретаются от-
вание педалей других мо-
е
сти к выход
у
обор
у
дова
-
с
те-
”
для
од
ы OUTP
U
п
оль
зую
тся д
л
не
шним
а
к
уст
В
ых
о
И
с
п
к
в
н
11
