b) INSTALLAZIONE IN POSIZIONE VERTICALE TRAMITE STAFFA AD “U”

Accessori opzionali necessari:

STAFFA VERTICALE V-BR 2X COMPACT M 08 (per il modello COMPACT M 08);

- STAFFA VERTICALE V-BR 2X COMPACT M 10 (per il modello COMPACT M 10);

- STAFFA VERTICALE V-BR 2X COMPACT M 12 (per il modello COMPACT M 12);

Fissare la staffa ad U alla parete od al sofﬁtto tramite almeno 4 tasselli laterali (max. M8)

ed uno centrale (max. M10).

1. Dopo aver rimosso le viti avvitate alle pareti laterali del diffusore, ﬁssare l’adattatore

angolare sul diffusore tramite le viti M8x45.

2. Posizionare la cover in plastica sull’adattatore angolare.

3. Fissare la staffa al diffusore mediante le viti M10x30 interponendo una rondella

spaccata tra la staffa e la cover in plastica.

Come alternativa, è possibile un’installazione un po’ meno sporgente grazie ai fori più

interni della staffa ad U.

Regolare l’angolo verticale del diffusore e ﬁssare l’inclinazione avvitando le due viti M6

sull’adattatore.

NOTA: NON INCLINARE IL DIFFUSORE VERSO L’ALTO!

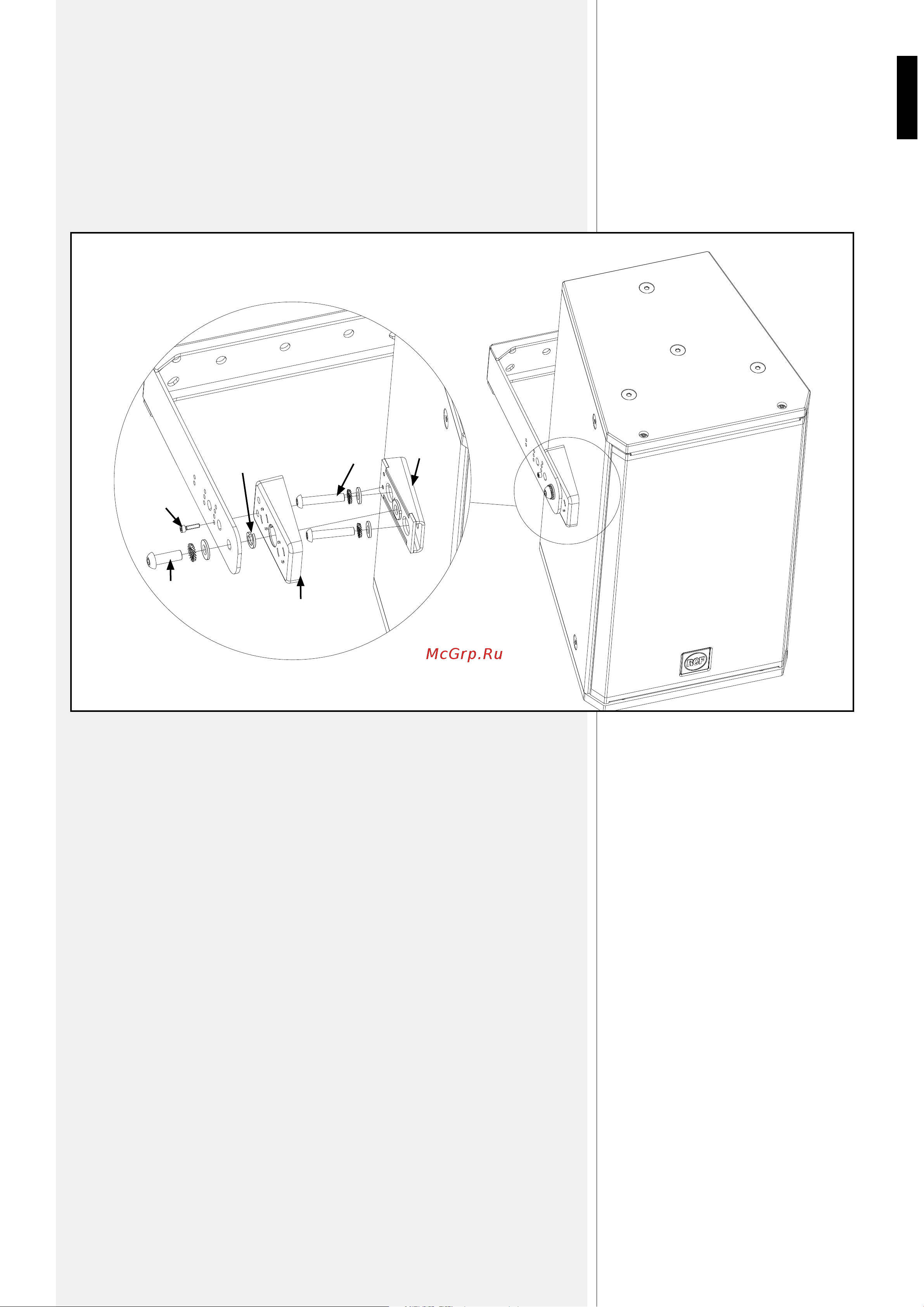

ADATTATORE

ANGOLARE

M8x45

RONDELLA SPACCATA

(GROWER)

COVER IN PLASTICA

M10x30

M4x16
