18
ITALIANO

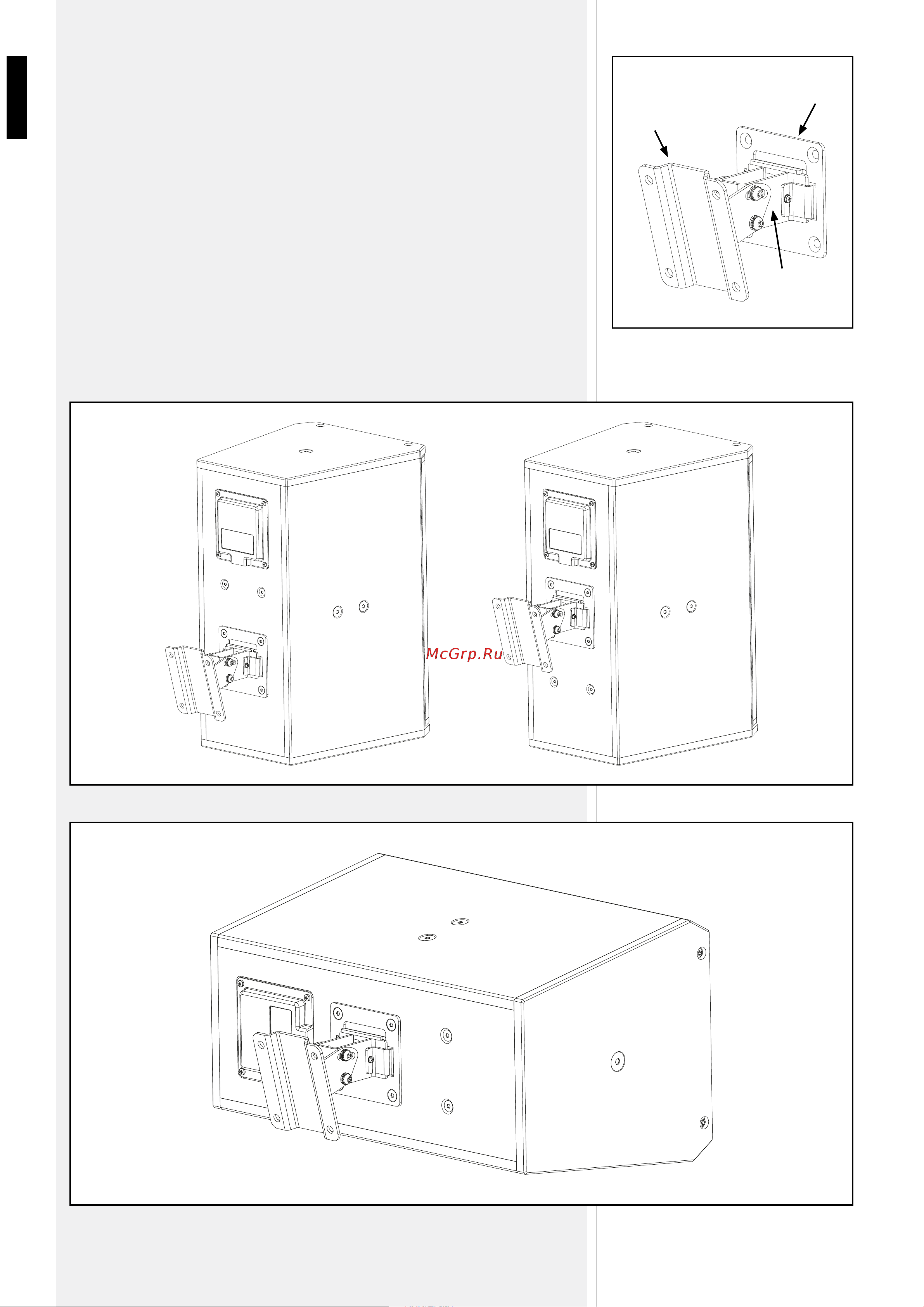

La PARTE MOBILE dell’accessorio deve essere fissata direttamente sul retro del diffusore
acustico tramite 4 viti M6 (già presenti sul diffusore) a testa piana svasata. Nel diffusore
COMPACT M 08 l’accessorio può essere fissato in due diverse posizioni (come mostrato
nella figura sotto).
È inoltre possibile l’installazione orizzontale del diffusore (si veda la figura sotto).
3. Successivamente, posizionare il diffusore sulla staffa di supporto installata a parete e
serrare le due viti di sicurezza laterali.
c) INSTALLAZIONE CON SUPPORTO ORIENTABILE
Accessorio opzionale necessario: STAFFA A MURO SWM-BR COMPACT M (
per i
modelli COMPACT M 05, M 06 e M 08)
1. Installare a parete la PARTE FISSA dell’accessorio tramite 4 tasselli M8 passanti per i 4
fori agli angoli (lo spazio centrale della parte fissa può risultare utile per l’uscita del cavo
di collegamento dalla parete).
2. Fissare la STAFFA SUPPORTO CASSA alla PARTE FISSA dell’accessorio tramite i due
bulloni M10 in dotazione e scegliere l’angolo di inclinazione desiderato (0°, 15°, 30°,
45°).
PARTE MOBILE
PARTE FISSA
STAFFA
SUPPORTO CASSA
