RCF C3110-96 [21/32] Installazione

ITALIANO

L’installazione dei diffusori deve essere effettuata da personale qualiﬁcato rispettando gli

standard di sicurezza. Eseguire un’installazione sicura di ogni diffusore, controllando

che la struttura di supporto (es. parete, sofﬁtto, ecc.) abbia le necessarie caratteristiche

meccaniche, tali da consentirle di sopportarne il peso senza il pericolo di cadute che

potrebbero compromettere l’incolumità di persone e/o danneggiare cose.

Utilizzare elementi di ﬁssaggio adatti al tipo di struttura che deve sostenere i diffusori (es.

tasselli per mattoni forati, tasselli per calcestruzzo, ecc.).

a) INSTALLAZIONE IN POSIZIONE ORIZZONTALE TRAMITE STAFFA AD U

Accessorio opzionale necessario:

- AC NC06 H-BR (per i modelli C 3106-96, C 3106-126);

- AC NC08 H-BR (per i modelli C 3108-96, C 3108-126);

- AC NC10 H-BR (per i modelli C 3110-96, C 3110-126).

Fissare la staffa ad U alla parete od al sofﬁtto tramite almeno 4 tasselli laterali (max. M8)

ed uno centrale (max. M10).

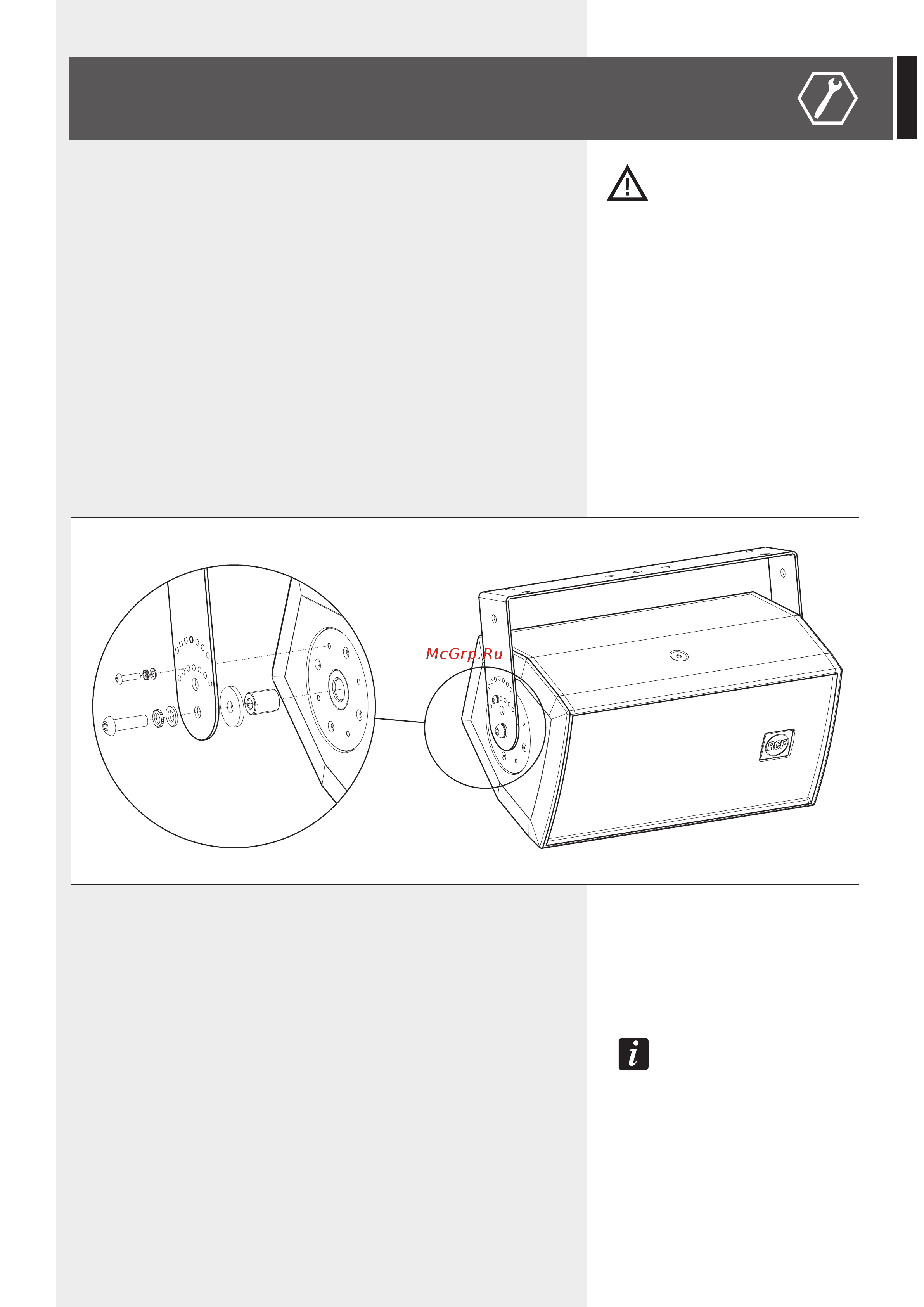

Installare il diffusore alla staffa ad U avvitando i due bulloni M10x35 nei due fori centrali

dei supporti a disco, come mostrato nella ﬁgura sotto.

Come alternativa, è possibile un’installazione un po’ meno sporgente grazie ai fori più

interni della staffa ad U.

Prima di stringere i due bulloni M10, regolare l’inclinazione verticale del diffusore e

successivamente (quando si è certi dell’angolo) ﬁssarla tramite due bulloni M5x20 in uno

dei 7 piccoli fori della staffa ad U adiacenti a quelli per i bulloni.

Nota: NoN iNcliNare il diffusore verso l’alto!

iN alterNativa ai semplici bulloNi m10, è possibile utilizzale le maNopole (coN bulloNi m10) iN

dotazioNe.
