Акустическая система KARA/KARAi®

Руководство пользователя

Версия 2.0

WWW.L-ACOUSTICS.COM

4.2 Подключение SB18 и SB28

На сабвуфере SB18 находятся два разъема под 4-контактный SpeakON®

кабель.

Разъем IN предназначен для приема аудио сигнала, разъем LINK – для

параллельного подключения еще одного сабвуфера SB18 (только LA8).

Для параллельного подключения SB18 необходимо использовать

процессорный усилитель LA8. О коммутации LA4 см. Руководство

пользователя SB18.

Распайка разъемов L-ACOUSTICS® для сабвуферов

Контакты SpeakOn®

1+ 1- 2+ 2-

Контакты преобразователя

НЧ+ НЧ- Не исп. Не исп.

Существует три варианта подключения сабвуферов L-ACOUSTICS® к LA8:

Вариант А

Подсоедините кабель DO (DO.7, DO10 или DO25) к разъему PA-COM® LA8; для распределения сигнала на

4 канала используйте DOSUB-LA8: по одному на каждый сабвуфер SB того же типа.

Вариант В

Подсоедините кабель SP (SP.7, SP5, SP10 или SP25) к одному из разъемов SpeakON® LA8; для распреде-

ления сигнала на 2 канала используйте SP-Y1: по одному на каждый SB. Адаптер CC4FP подходит для комму-

тации кабелей SP и SP-Y1. Другие разъемы LA8 SpeakON® подключаются по той же схеме.

Вариант С

Подсоедините кабель DO (DO.7, DO10 или DO25) к одному из разъемов PA-COM® LA8; для распределения

сигнала на одну пару используйте DO3WFILL: по одному на каждый двунаправленный активный сабвуфер SB,

и на два одиночных канала, по одному на каждый сабвуфер. При такой схеме подключения необходимы

изменения в пресетах.

SP кабелями можно параллельно подключить один дополнительный сабвуфер SB18 на каждый сабвуфер.

На каждый LA8 можно подключить максимум 8 сабвуферов SB18 / максимум 4 SB28 на LA8

На каждый выходной канал LA8 можно подключить 2 параллельных сабвуфера SB18.

На каждый выходной канал LA8 можно подключить 1 сабвуфер SB28

Стандарт PA-COM®

Использование для подключения сабвуфера к LA через соединение PA-COM® кабелей, не указанных

в настоящем Руководстве, может отрицательно повлиять на акустику. Пожалуйста, см. Технические

характеристики LA8 PACOM CABLES.

КАРДИОИДНЫЙ режим

При подключении развернутого сабвуфера к OUT 1, Вариант А и Вариант В, можно использовать

пресеты для кардиоидного режима.

Сопротивление нагрузки

8 Ω на 1 SB18, 4 Ω на 2 SB18 при параллельном подключении, 4 на 1 SB28

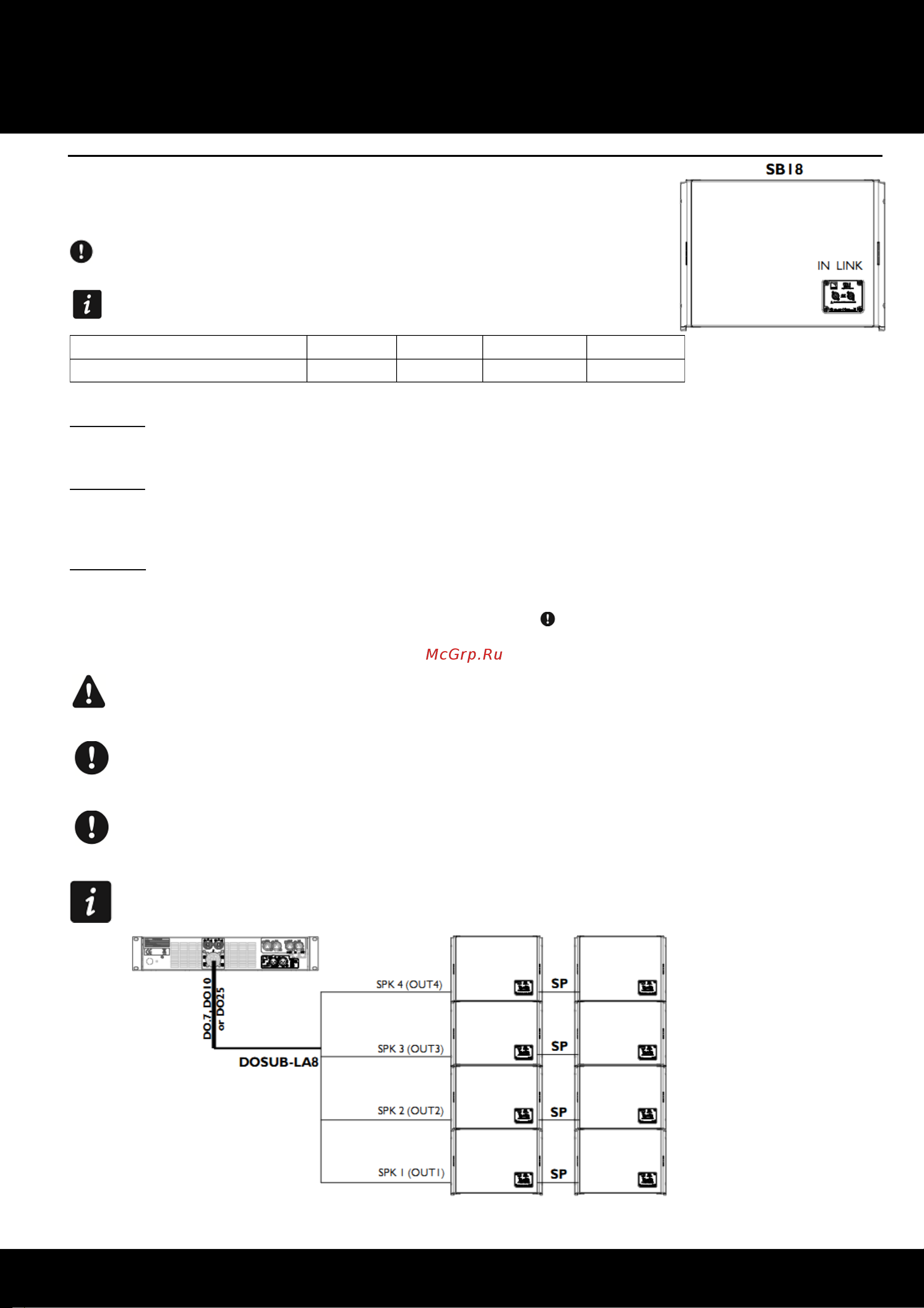

Подключение 8 SB18 к одному LA8 при помощи DOSUB-LA8 (Варинат А)
