4 Подключение

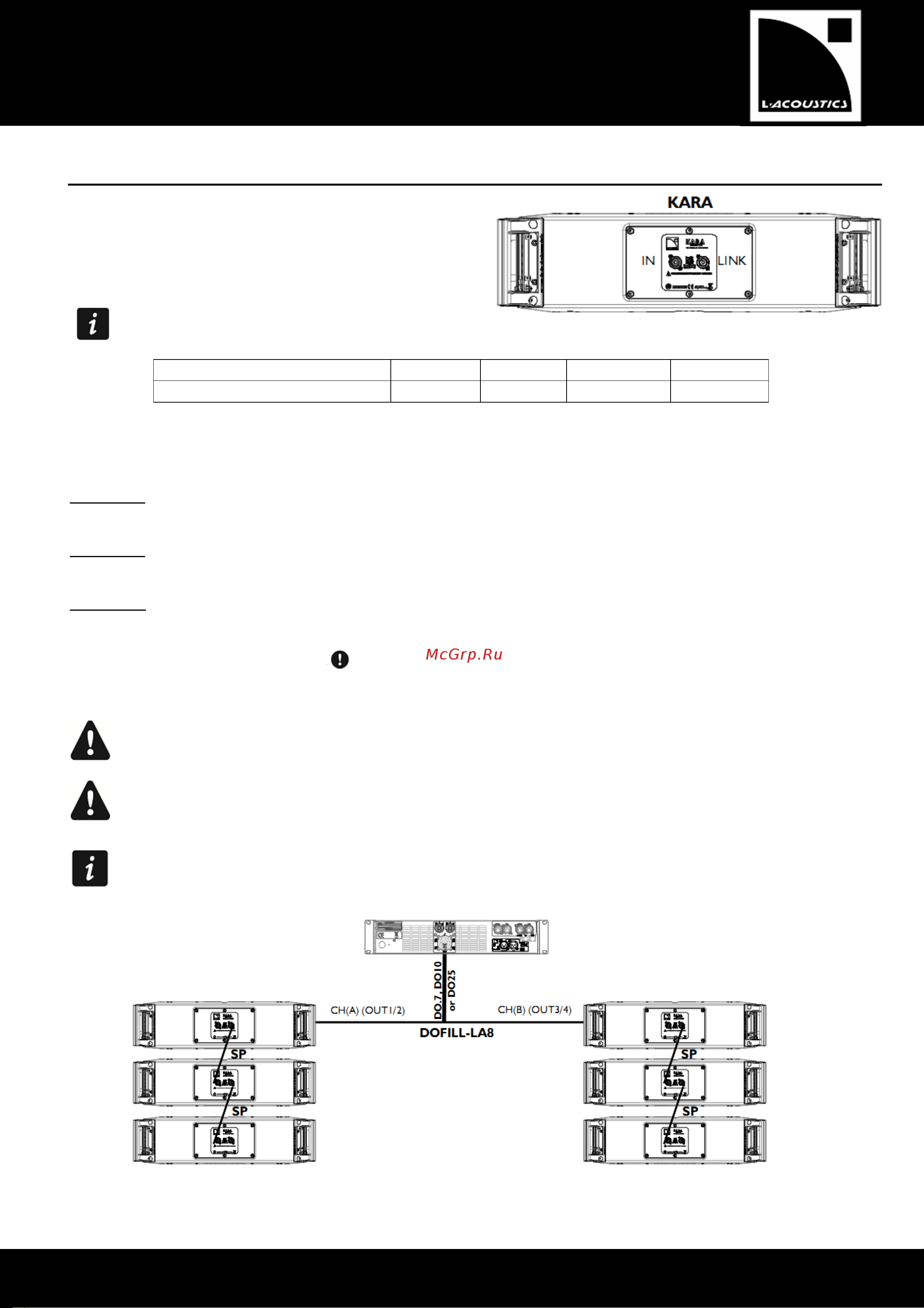

4.1 Подключение KARA

На двунаправленном активном громкоговорителе

KARA предусмотрены два 4-контактных параллельных

разъема SpeakON®.

Разъем IN предназначен для приема аудио сигналов,

разъем LINK – для параллельного подключения еще

одной системы KARA.

Распайка разъемов L-ACOUSTICS® для двунаправленных активных громкоговорителей

Усиление и управление системой KARA осуществляется исключительно процессорным усилителем L-

ACOUSTICS® LA8.

Существует три варианта коммутации двунаправленных активных громкоговорителей к LA8:

Вариант А

Подключите кабель DO (DO.7, DO10 или DO25) к разъему PA-COM® на LA8; DOFILL-LA8 распределяет сиг-

налы на парные каналы CH(A) и CH(B) – по одному на каждый громкоговоритель.

Вариант В

Кабелем SP (SP5, SP10 или SP25) можно подключить один громкоговоритель на один разъем SpeakON®

LA8. При необходимости можно по такому же принципу подключить еще один громкоговоритель.

Вариант С

Подсоедините кабель DO (DO.7, DO10 или DO25) к одному из разъемов PA-COM® LA8; для распределения

сигнала на одну пару для одного громкоговорителя KARA и двух отдельных каналов – по одному на каждый

сабвуфер, используйте DO3WFILL. При такой схеме подключения необходимы изменения в пресетах.

При помощи SP кабелей можно параллельно подключить два дополнительных громкоговорителя KARA на ка-

ждый основной.

К LA8 можно подключить максимум 6 KARA.

На каждую пару выходных каналов LA8 (1/2 и 3/4) параллельно подключается 3 KARA.

Стандарт PA-COM®

Для подключения к LA8 двунаправленных активных громкоговорителей через разъем PA-COM®

должны использоваться только кабели, указанные в настоящем Руководстве. Использование других

кабелей может вызвать повреждение оборудования! Пожалуйста, см. Технические характеристики

LA8 PACOM CABLES.

Сопротивление нагрузки

8 Ω на 1 громкоговоритель; 4 Ω на 2 параллельных громкоговорителя; 2,7 Ω на 3 параллельных

громкоговорителя.

Подключение 6 KARA к одному LA8 при помощи DOFILL-LA8 (Варинат А)

Контакты SpeakOn® 1+ 1- 2+ 2-

Контакты преобразователя НЧ+ НЧ- ВЧ+ ВЧ-
