L-ACOUSTICS P Series Manual V2.1 7/12/2007
24
4.2 ETR112XTУСТАНОВКА КРОНШТЕЙНА
ETR112XT 112P ( ) Опциональный кронштейн предназначен для подвеса к стене вертикально
( ). и потолку или мосткам горизонтально Для крепления кронштейна в центральной его части
3 . ( ) предусмотрено отверстия На панелях со стаканами для крепления кронштейна или штатива
10˚.предусмотрены отверстия для регулировки угла наклона с шагом в
: 112P ETR112XT Примечание При установке вертикально всегда ориентируйте фиксированной
, .частью вниз а поворотным плечом наверх

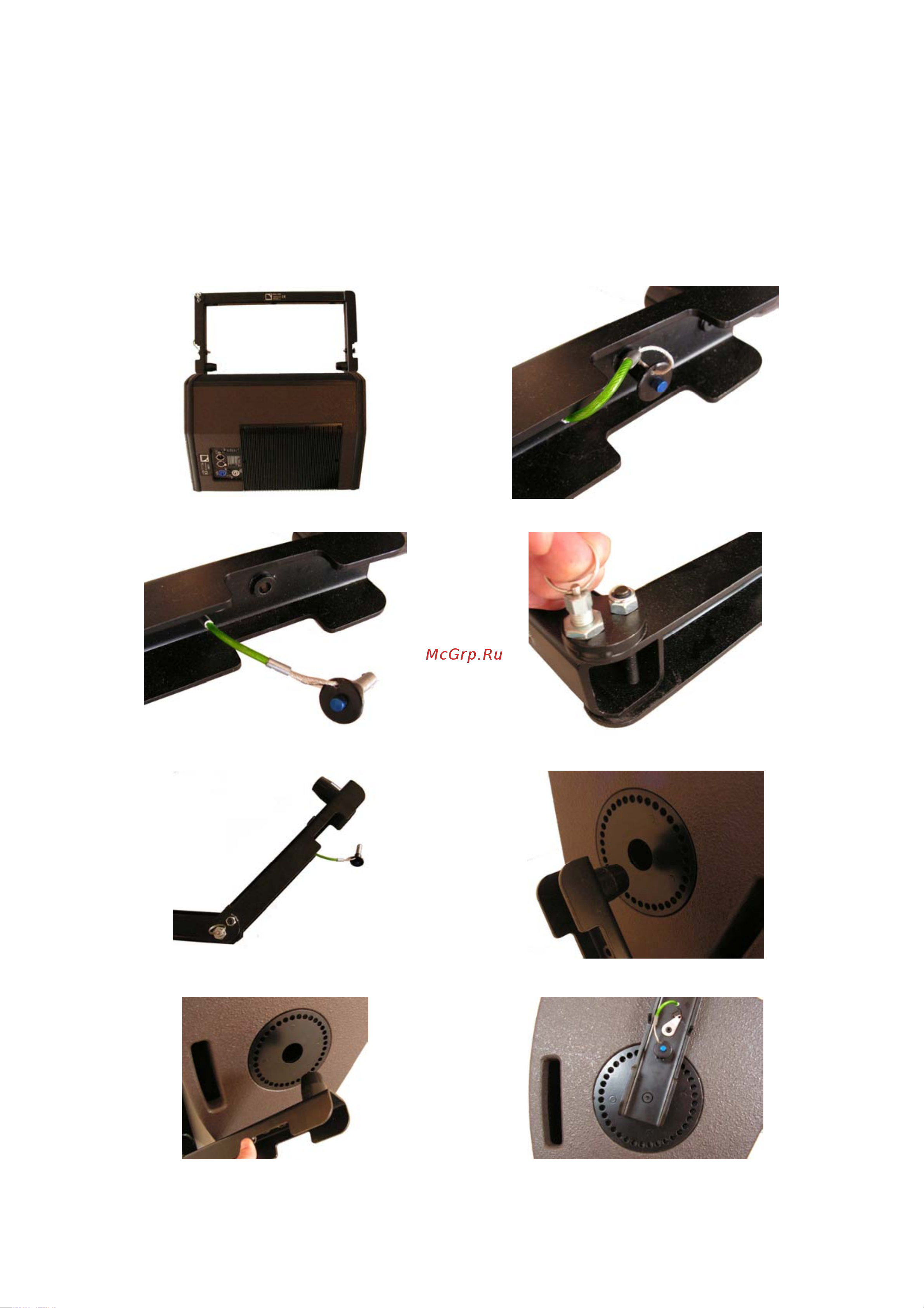

(1) ETR112XTКронштейн
(2) Фиксирующая шпилька регулировки угла
(3) Выньте фиксирующие шпильки на плечах кронштейна
(4) Ослабьте фиксатор поворотного плеча
(5) ETR112XT — готов к установке
(6) 112P ( )Плечи вставляются в стаканы сначала фиксированное плечо
(7) , Установите поворотное плечо в стакан при этом фиксатор
.плеча автоматически защелкнется
(8) Установите кронштейн в нужное положение и закрепите фиксирующими
.шпильками каждое плечо
