L-ACOUSTICS 112P [34/48] 112p рисунок чертеж
![L-ACOUSTICS 112P [34/48] 112p рисунок чертеж](/views2/2008039/page34/bg22.png)
L-ACOUSTICS P Series Manual V2.1 7/12/2007
33

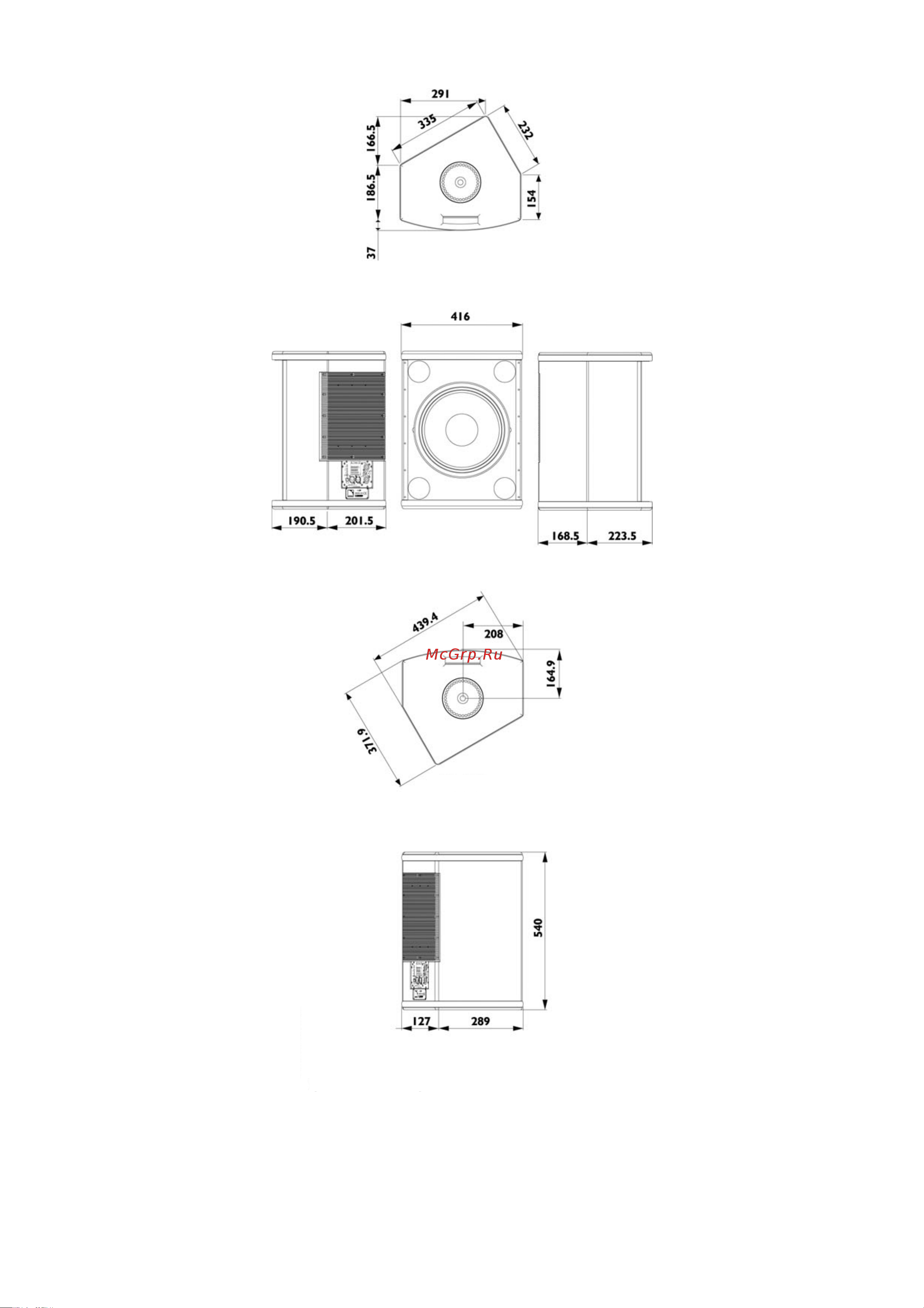

26: 112PРисунок Чертеж
( ) Размеры в мм
Вид сзади
1:10Масштаб
Вид снизу
Вид спереди
Левая сторона
Правая сторона
Вид сверху
