Работа с панелью управления
11
Режимы DMX
В меню CONTROL MODE (РЕЖИМ УПРАВЛЕНИЯ) настраивается режим работы DMX — базовый 16-битный и
16-битный расширенный:
• В базовом 16-битном режиме производится грубая настройка всех эффектов и точная настройка угла
индексации гобо обоих колес гобо, наклона и поворота.
• В расширенном 16-битном режиме доступны функции управления базового 16-битного режима и
дополнительно — управление диммером, зумом и фокусом.
MAC Viper AirFX использует 20 каналов DMX в работе в базовом 16-битном режиме и 28 каналов DMX — в
расширенном 16-битном режиме.
Для настройки режима DMX устройства:
1. Нажать на безупорный регулятор для открытия основного меню.
2. Повернуть безупорный регулятор, прокрутив до CONTROL MODE, затем нажать на безупорный регулятор.
Повернуть безупорный регулятор для выбора BASIC (БАЗОВЫЙ) или EXTENDED (РАСШИРЕННЫЙ), затем
нажать на регулятор для подтверждения выбора.
3. Нажать на кнопку Escape для возврата в главное меню.
Идентификатор прибора
Для способствования установлению места нахождения MAC Viper AirFX устройствам в инсталляции
присваивается четырехзначный идентификатор. При подаче питания на устройство в первый раз отображается
адрес DMX по умолчанию. После задания идентификатора, отличного от 0, в параметре FIXTURE ID
(ИДЕНТИФИКАТОР УСТРОЙСТВА) прибора MAC Viper AirFX заданный номер отобразится по умолчанию и
FIXTURE ID будет выведен на дисплей.
Личные настройки
В MAC Viper AirFX имеется возможность задать личные настройки с помощью нескольких опций, позволяющих
оптимизировать работу прибора в различных условиях. Для этого используется меню PERSONALITY:
• Меню PAN/TILT (ПОВОРОТ/НАКЛОН) позволяет менять местами и/или инвертировать поворот и наклон.
• В меню SPEED (СКОРОСТЬ) настраивается скорость PAN/TILT на NORMAL, FAST (БЫСТРАЯ) (оптимизация
по скорости) или SLOW (МЕДЛЕННАЯ) (оптимизация по медленному движению, которая подходит для
медленного движения при проецировании на большое расстояние). Аналогично, можно выбрать одну скорость
для всех эффектов, установив скорость в EFFECT (ЭФФЕКТЫ) на NORMAL, FAST или SLOW. Также можно
установить скорость эффектов на FOLLOW P/T (СОГЛАСНО НАСТРОЙКЕ ПОВОРОТА/НАКЛОНА), и тогда
эффекты будут перемещаться со скоростью, установленной для поворота и наклона.
• В меню DIMMER CURVE (КРИВАЯ ДИММИРОВАНИЯ) приведены четыре варианта диммирования (см.
Рисунок 5):
Выходной сигнал
Выходной сигнал
Выходной сигнал
Выходной сигнал
DMX %
DMX %
DMX %
DMX %
Линейная кривая
S-образная кривая
Квадратичная кривая
Обратная
квадратичная
кривая

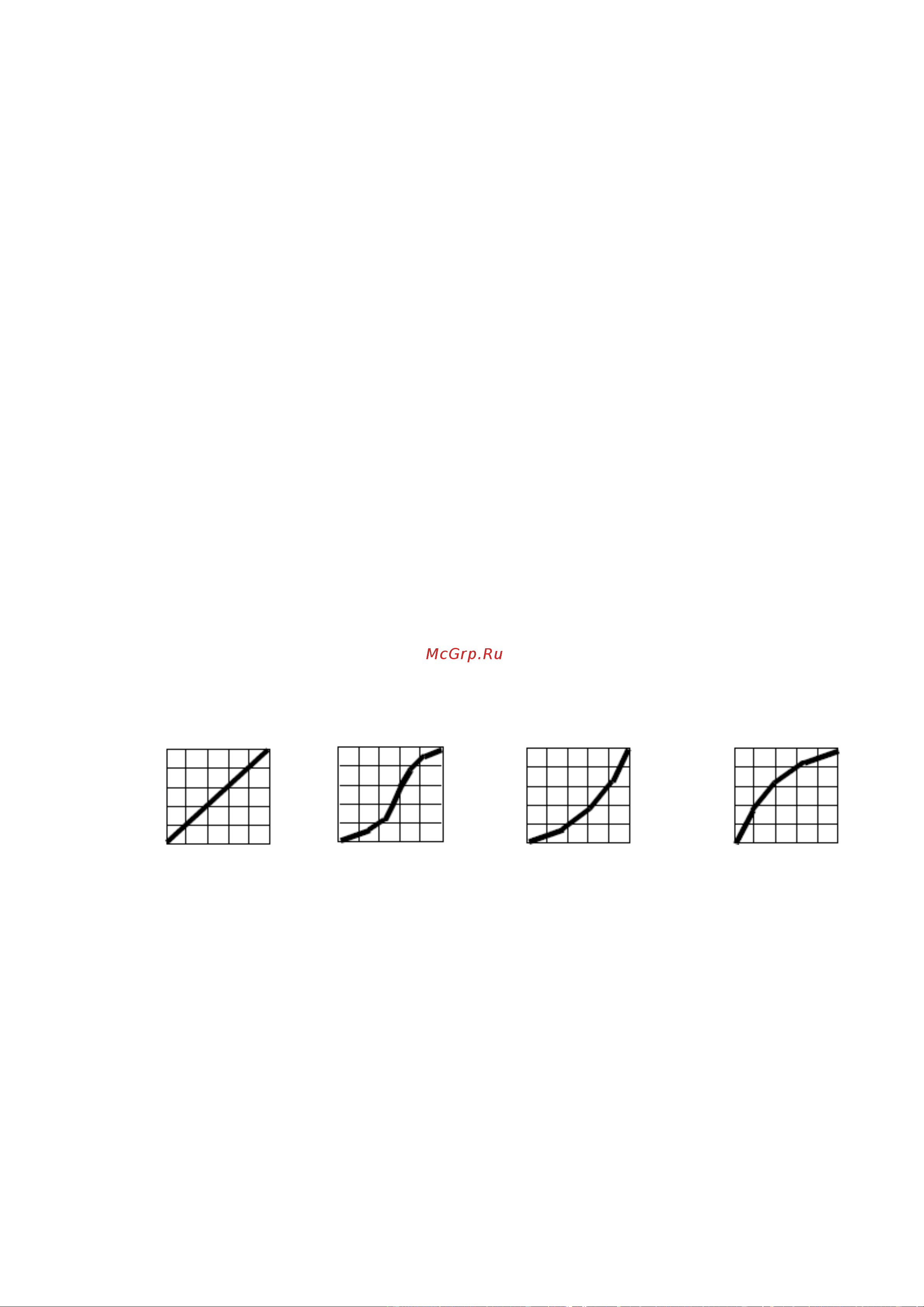

Рисунок 5: Варианты кривой диммирования
- LINEAR (ЛИНЕЙНАЯ) — (оптически линейная) интенсивность света увеличивается линейно по мере
увеличения значения DMX.
- S-CURVE (S-ОБРАЗНАЯ КРИВАЯ) — интенсивность освещения регулируется более тонко при низком
значении и с меньшей точностью при среднем значении. Кривая моделирует характеристики диммирования
действующего напряжения лампы накаливания, такой как галогенной вольфрамовой лампы Martin™ MAC TW1™.
- SQUARE LAW (КВАДРАТИЧНАЯ ЗАВИСИМОСТЬ) — интенсивность освещения регулируется более тонко при
низком значении и с меньшей точностью при высоком значении.
- INV SQUARE LAW (ОБРАТНАЯ КВАДРАТИЧНАЯ ЗАВИСИМОСТЬ) — интенсивность освещения регулируется
с меньшей точностью при низком значении и с большей точностью при высоком значении.
• FOCUS TRACKING устанавливает фокус на автоматическое переключение между тремя уставками
зума/фокуса при использовании эффекта зума (см. «Связь зум/фокус» на стр. 7).
• AUTO LAMP ON (АВТОМАТИЧЕСКОЕ ВКЛЮЧЕНИЕ ЛАМПЫ): три опции включения лампы:
- При установке на OFF (ВЫКЛ.) лампа остается выключенной, пока по DMX не получена команда «включить
лампу».
- При установке на ON (ВКЛ.) лампа включается автоматически после включения прибора.
