Сервисные функции программного обеспечения
15
Изменение смещений калибровки посредством DMX
Канал DMX Fixture control/settings позволяет
выполнять калибровку эффектов путем
изменения их смещений по умолчанию с
контроллера DMX.
Чтобы настроить смещение эффекта:
1. Задать значение DMX эффекта от 0 до 255
на его собственном канале DMX (например,
установить Cyan (Голубой) на 192 на канале
4).
2. Отправить команду Store (Сохранить) для
эффекта на канал Fixture
Adjustment/Calibration (Настройка/калибровка
устройства).
Теперь MAC Viper AirFX считывает значение
канала эффекта (192 для голубого в примере
выше), переводит его в значение смещения
между −5 % и +5 %, как показано на рисунке
6 (+2,5 % смещение голубого в примере выше)
и сохраняет значение в памяти.
См. раздел «Средства управления/настройки
прибора» в рамках протокола DMX на стр.
23 — в разделе содержится подробная
информация о смещениях эффектов, которые
можно настроить по этому методу.
Смещения эффектов, которые сохраняются в
памяти, не зависят от того, подключено ли
устройство к питанию, или отключено, а также
от обновления программного обеспечения
прибора. Чтобы восстановить заводские
настройки для значений смещения, отправлять
в течение 5 секунд значение DMX с 245 по 249
на канал настроек/управления прибором или
выбрать LOAD FACTORY SETTINGS
(ЗАГРУЗИТЬ ЗАВОДСКИЕ НАСТРОЙКИ) в
меню FACTORY SETTINGS (ЗАВОДСКИЕ
НАСТРОЙКИ) на панели управления
прибором.
Значение DMX
канала эффекта
Значение
смещения

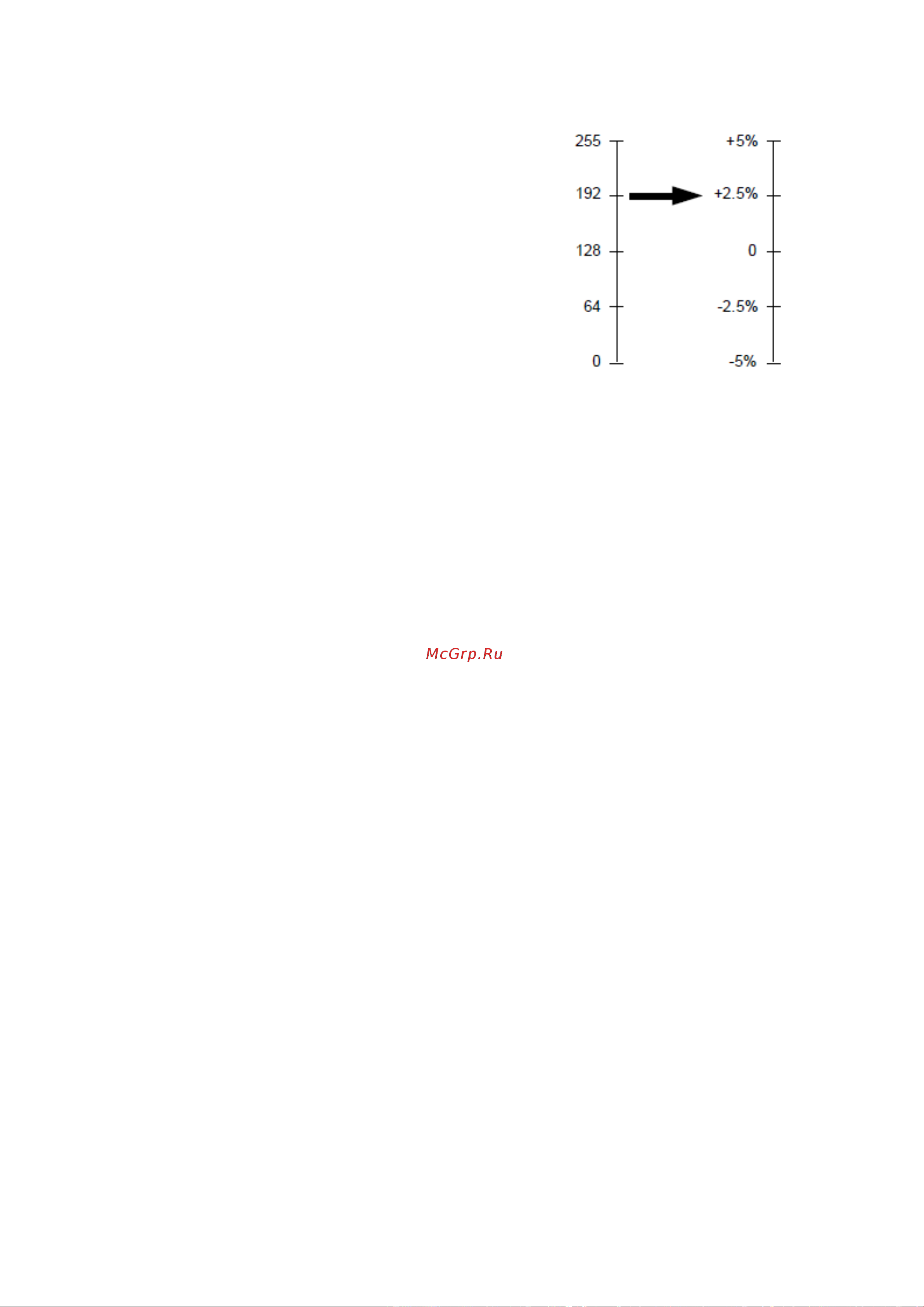

Рисунок 6: Значения смещения
