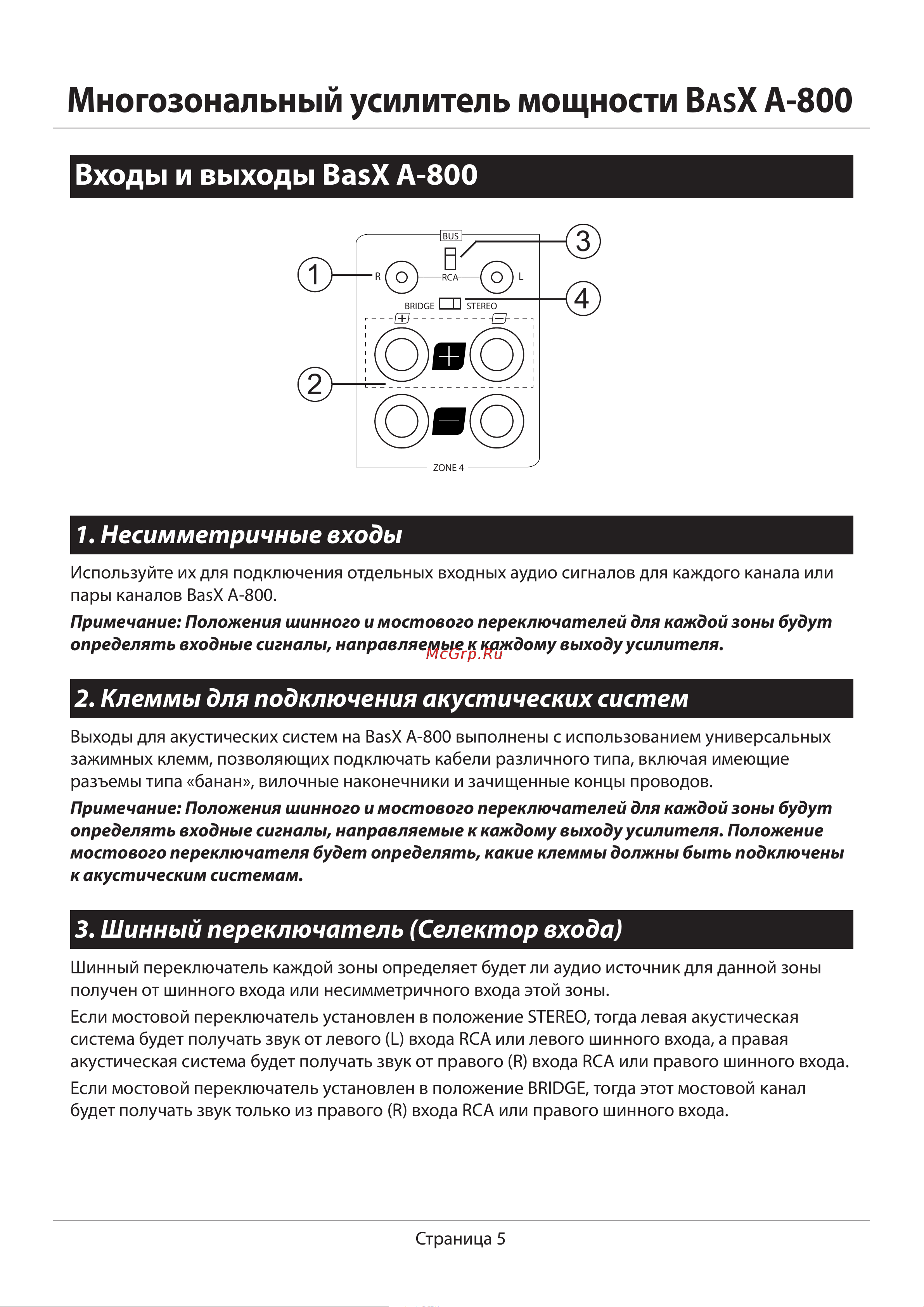

Многозональный усилитель мощности BASX A-800
Страница 5
Входы и выходы BasX A-800
1. Несимметричные входы
Используйте их для подключения отдельных входных аудио сигналов для каждого канала или
пары каналов BasX А-800.
Примечание: Положения шинного и мостового переключателей для каждой зоны будут
определять входные сигналы, направляемые к каждому выходу усилителя.
2. Клеммы для подключения акустических систем
Выходы для акустических систем на BasX A-800 выполнены с использованием универсальных
зажимных клемм, позволяющих подключать кабели различного типа, включая имеющие
разъемы типа «банан», вилочные наконечники и зачищенные концы проводов.
Примечание: Положения шинного и мостового переключателей для каждой зоны будут
определять входные сигналы, направляемые к каждому выходу усилителя. Положение
мостового переключателя будет определять, какие клеммы должны быть подключены
к акустическим системам.
3. Шинный переключатель (Селектор входа)
Шинный переключатель каждой зоны определяет будет ли аудио источник для данной зоны
получен от шинного входа или несимметричного входа этой зоны.
Если мостовой переключатель установлен в положение STEREO, тогда левая акустическая
система будет получать звук от левого (L) входа RCA или левого шинного входа, а правая
акустическая система будет получать звук от правого (R) входа RCA или правого шинного входа.
Если мостовой переключатель установлен в положение BRIDGE, тогда этот мостовой канал
будет получать звук только из правого (R) входа RCA или правого шинного входа.
Page 10
BASX A-800 Multi-Zone Power Amplier
1. Unbalanced Inputs
Use these to connect independent audio input signals to each channel or pair of channels on the
BasX A-800.
Note: The settings on the Bus Switch and the Bridge Switch for each Zone will determine which
input signals are routed to each output amplier.
2. Speaker Terminals
The speaker outputs on the BasX A-800 are heavy duty ve-way binding posts, which accept a
variety of speaker cables - including those with banana plugs, spade lugs, or bare ends.
Note: The settings on the Bus Switch and the Bridge Switch for each Zone will determine
which input signals are routed to each output amplier. The setting on the Bridge Switch will
determine which terminals your speakers must be connected to.
3. Bus Switch (Input Selector)
The Bus Switch for each Zone determines whether the audio source for that Zone will be derived
from the Bus Input or from the Unbalanced Inputs for that individual Zone.
If the Bridge Switch is set to Stereo, then the left speaker will receive audio from the Left (L) RCA
input or the Left (L) Bus Input and the right speaker will receive audio from the Right (R) RCA input
or the Right (R) Bus Input.
If the Bridge Switch is set to Bridge, then the bridged channel will receive audio from ONLY the
Right (R) RCA input or the Right (R) Bus Input.
BASX A-800 Channel Inputs and Outputs
4
1
3
2
BUS
ZONE 4
R L
RCA
_____ _____
BRIDGE STEREO
