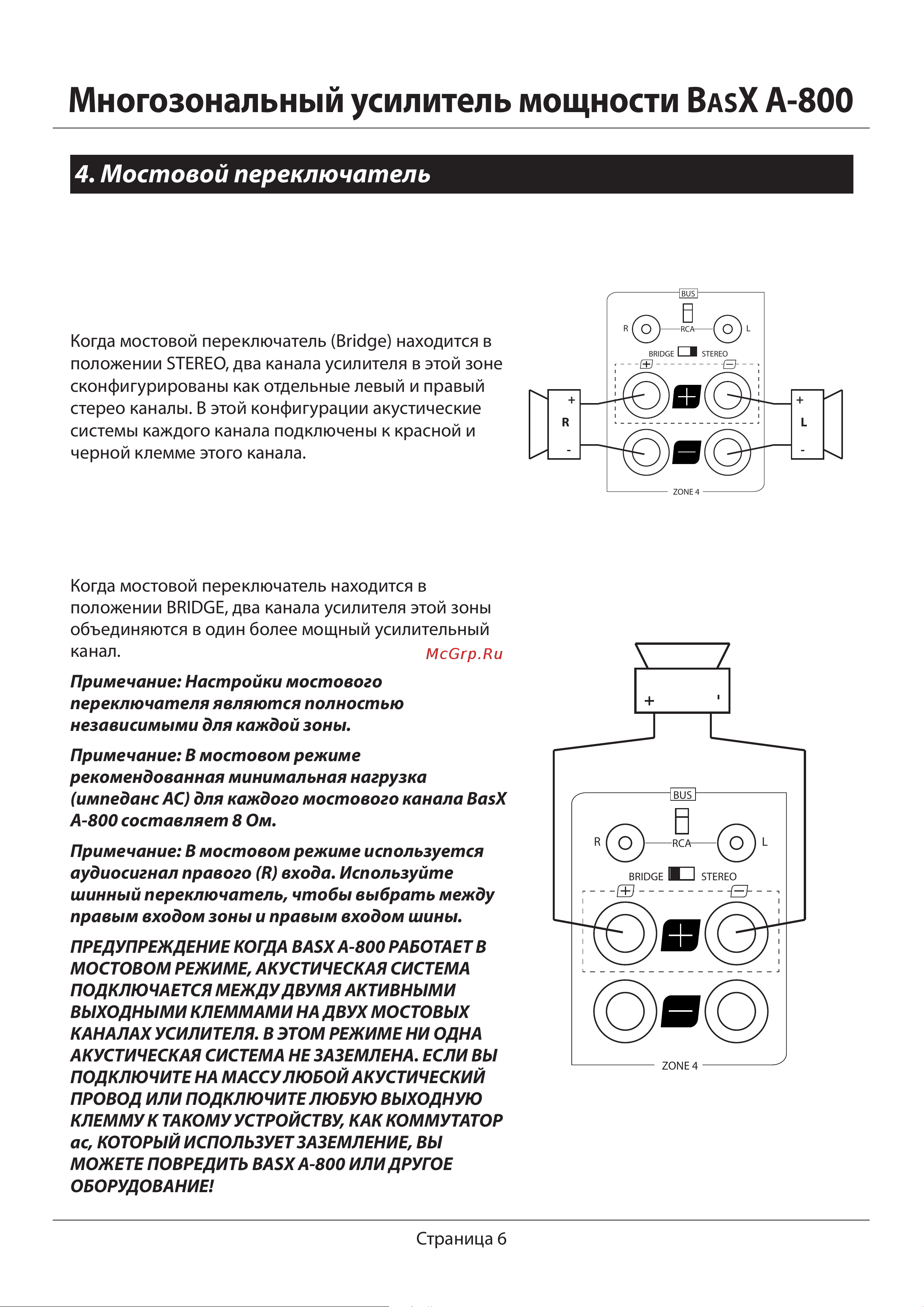

Многозональный усилитель мощности BASX A-800
Страница 6
4. Мостовой переключатель
Когда мостовой переключатель (Bridge) находится в
положении STEREO, два канала усилителя в этой зоне
сконфигурированы как отдельные левый и правый
стерео каналы. В этой конфигурации акустические
системы каждого канала подключены к красной и
черной клемме этого канала.
Когда мостовой переключатель находится в
положении BRIDGE, два канала усилителя этой зоны
объединяются в один более мощный усилительный
канал.
Примечание: Настройки мостового
переключателя являются полностью
независимыми для каждой зоны.
Примечание: В мостовом режиме
рекомендованная минимальная нагрузка
(импеданс АС) для каждого мостового канала BasX
А-800 составляет 8 Ом.
Примечание: В мостовом режиме используется
аудиосигнал правого (R) входа. Используйте
шинный переключатель, чтобы выбрать между
правым входом зоны и правым входом шины.
ПРЕДУПРЕЖДЕНИЕ КОГДА BASX А-800 РАБОТАЕТ В
МОСТОВОМ РЕЖИМЕ, АКУСТИЧЕСКАЯ СИСТЕМА
ПОДКЛЮЧАЕТСЯ МЕЖДУ ДВУМЯ АКТИВНЫМИ
ВЫХОДНЫМИ КЛЕММАМИ НА ДВУХ МОСТОВЫХ
КАНАЛАХ УСИЛИТЕЛЯ. В ЭТОМ РЕЖИМЕ НИ ОДНА
АКУСТИЧЕСКАЯ СИСТЕМА НЕ ЗАЗЕМЛЕНА. ЕСЛИ ВЫ
ПОДКЛЮЧИТЕ НА МАССУ ЛЮБОЙ АКУСТИЧЕСКИЙ
ПРОВОД ИЛИ ПОДКЛЮЧИТЕ ЛЮБУЮ ВЫХОДНУЮ
КЛЕММУ К ТАКОМУ УСТРОЙСТВУ, КАК КОММУТАТОР
ас, КОТОРЫЙ ИСПОЛЬЗУЕТ ЗАЗЕМЛЕНИЕ, ВЫ
МОЖЕТЕ ПОВРЕДИТЬ BASX А-800 ИЛИ ДРУГОЕ
ОБОРУДОВАНИЕ!
Page 11
BASX A-800 Multi-Zone Power Amplier
4. Bridge Switch
BUS
ZONE 4
R L
RCA
_____ _____
BRIDGE STEREO
LR
+
-
+
-
BUS
ZONE 4
R L
RCA
_____ _____
BRIDGE STEREO
+
-
When the Bridge Switch is set to Stereo, the two
amplier channels in this Zone are congured
as separate left and right stereo channels. In this
conguration, the speaker for each channel is
connected to the red and black binding posts for
that channel.
When the Bridge Switch is set to Bridge mode, the
two amplier channels in the Zone are combined
into a single more powerful amplier channel.
Note: The settings of the Bridge Switch are totally
independent for each Zone.
Note: In Bridge Mode, the minimum
recommended speaker load for each bridged
channel of the BasX A-800 is 8 ohms.
Note: In Bridge Mode, the audio signal from
the RIGHT input is used. (Use the Bus Switch to
choose between the signal from the RIGHT Zone
Input and the signal from the RIGHT Bus Input.)
WARNING: WHEN THE BASX A-800 IS IN BRIDGE
MODE, THE SPEAKER IS CONNECTED BETWEEN
THE TWO ACTIVE OUTPUT TERMINALS ON
THE TWO BRIDGED AMPLIFIER CHANNELS. IN
THIS MODE NEITHER SPEAKER TERMINAL IS
GROUNDED. IF YOU CONNECT EITHER SPEAKER
WIRE TO GROUND, OR CONNECT EITHER OUTPUT
SPEAKER TERMINAL TO A DEVICE, SUCH AS
A SPEAKER SWITCH, THAT USES A COMMON
GROUND, YOU MAY DAMAGE THE BASX A-800
OR YOUR OTHER EQUIPMENT !
