BASX A-150 / A-300 / A-500 / A-700
Страница 6

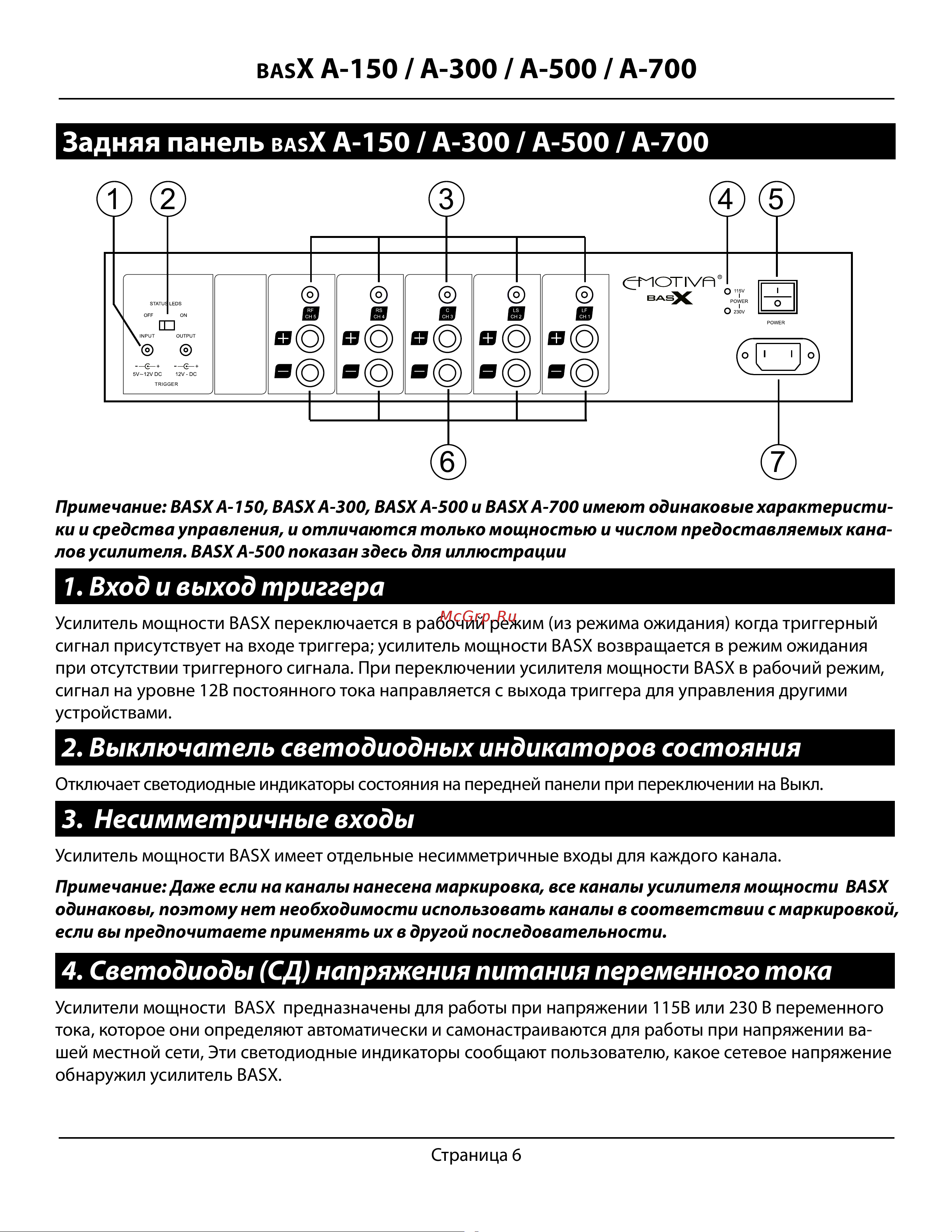

Задняя панель BASX A-150 / A-300 / A-500 / A-700
Примечание: BASX A-150, BASX A-300, BASX A-500 и BASX A-700 имеют одинаковые характеристи-
ки и средства управления, и отличаются только мощностью и числом предоставляемых кана-
лов усилителя. BASX A-500 показан здесь для иллюстрации
1. Вход и выход триггера
Усилитель мощности BASX переключается в рабочий режим (из режима ожидания) когда триггерный
сигнал присутствует на входе триггера; усилитель мощности BASX возвращается в режим ожидания
при отсутствии триггерного сигнала. При переключении усилителя мощности BASX в рабочий режим,
сигнал на уровне 12В постоянного тока направляется с выхода триггера для управления другими
устройствами.
2. Выключатель светодиодных индикаторов состояния
Отключает светодиодные индикаторы состояния на передней панели при переключении на Выкл.
3. Несимметричные входы
Усилитель мощности BASX имеет отдельные несимметричные входы для каждого канала.
Примечание: Даже если на каналы нанесена маркировка, все каналы усилителя мощности BASX
одинаковы, поэтому нет необходимости использовать каналы в соответствии с маркировкой,
если вы предпочитаете применять их в другой последовательности.
4. Светодиоды (СД) напряжения питания переменного тока
Усилители мощности BASX предназначены для работы при напряжении 115В или 230 В переменного
тока, которое они определяют автоматически и самонастраиваются для работы при напряжении ва-
шей местной сети, Эти светодиодные индикаторы сообщают пользователю, какое сетевое напряжение
обнаружил усилитель BASX.
4
6
5
7
1 32
