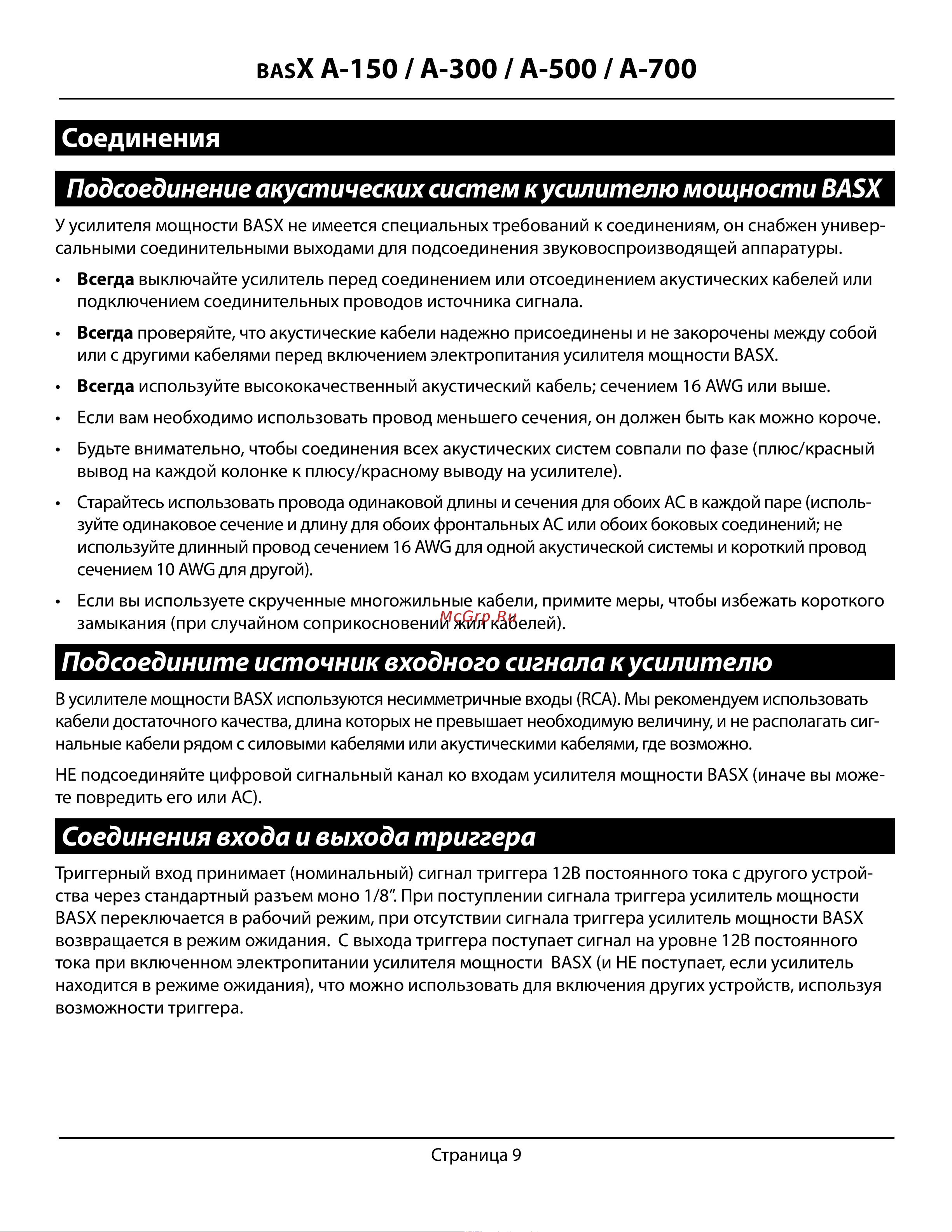

BASX A-150 / A-300 / A-500 / A-700

Страница 9

Соединения

Подсоединение акустических систем к усилителю мощности BASX

У усилителя мощности BASX не имеется специальных требований к соединениям, он снабжен универ-

сальными соединительными выходами для подсоединения звуковоспроизводящей аппаратуры.

• Всегда выключайте усилитель перед соединением или отсоединением акустических кабелей или

подключением соединительных проводов источника сигнала.

• Всегда проверяйте, что акустические кабели надежно присоединены и не закорочены между собой

или с другими кабелями перед включением электропитания усилителя мощности BASX.

• Всегда используйте высококачественный акустический кабель; сечением 16 AWG или выше.

• Если вам необходимо использовать провод меньшего сечения, он должен быть как можно короче.

• Будьте внимательно, чтобы соединения всех акустических систем совпали по фазе (плюс/красный

вывод на каждой колонке к плюсу/красному выводу на усилителе).

• Старайтесь использовать провода одинаковой длины и сечения для обоих АС в каждой паре (исполь-

зуйте одинаковое сечение и длину для обоих фронтальных АС или обоих боковых соединений; не

используйте длинный провод сечением 16 AWG для одной акустической системы и короткий провод

сечением 10 AWG для другой).

• Если вы используете скрученные многожильные кабели, примите меры, чтобы избежать короткого

замыкания (при случайном соприкосновении жил кабелей).

Подсоедините источник входного сигнала к усилителю

В усилителе мощности BASX используются несимметричные входы (RCA). Мы рекомендуем использовать

кабели достаточного качества, длина которых не превышает необходимую величину, и не располагать сиг-

нальные кабели рядом с силовыми кабелями или акустическими кабелями, где возможно.

НЕ подсоединяйте цифровой сигнальный канал ко входам усилителя мощности BASX (иначе вы може-

те повредить его или АС).

Соединения входа и выхода триггера

Триггерный вход принимает (номинальный) сигнал триггера 12В постоянного тока с другого устрой-

ства через стандартный разъем моно 1/8”. При поступлении сигнала триггера усилитель мощности

BASX переключается в рабочий режим, при отсутствии сигнала триггера усилитель мощности BASX

возвращается в режим ожидания. С выхода триггера поступает сигнал на уровне 12В постоянного

тока при включенном электропитании усилителя мощности BASX (и НЕ поступает, если усилитель

находится в режиме ожидания), что можно использовать для включения других устройств, используя

возможности триггера.
