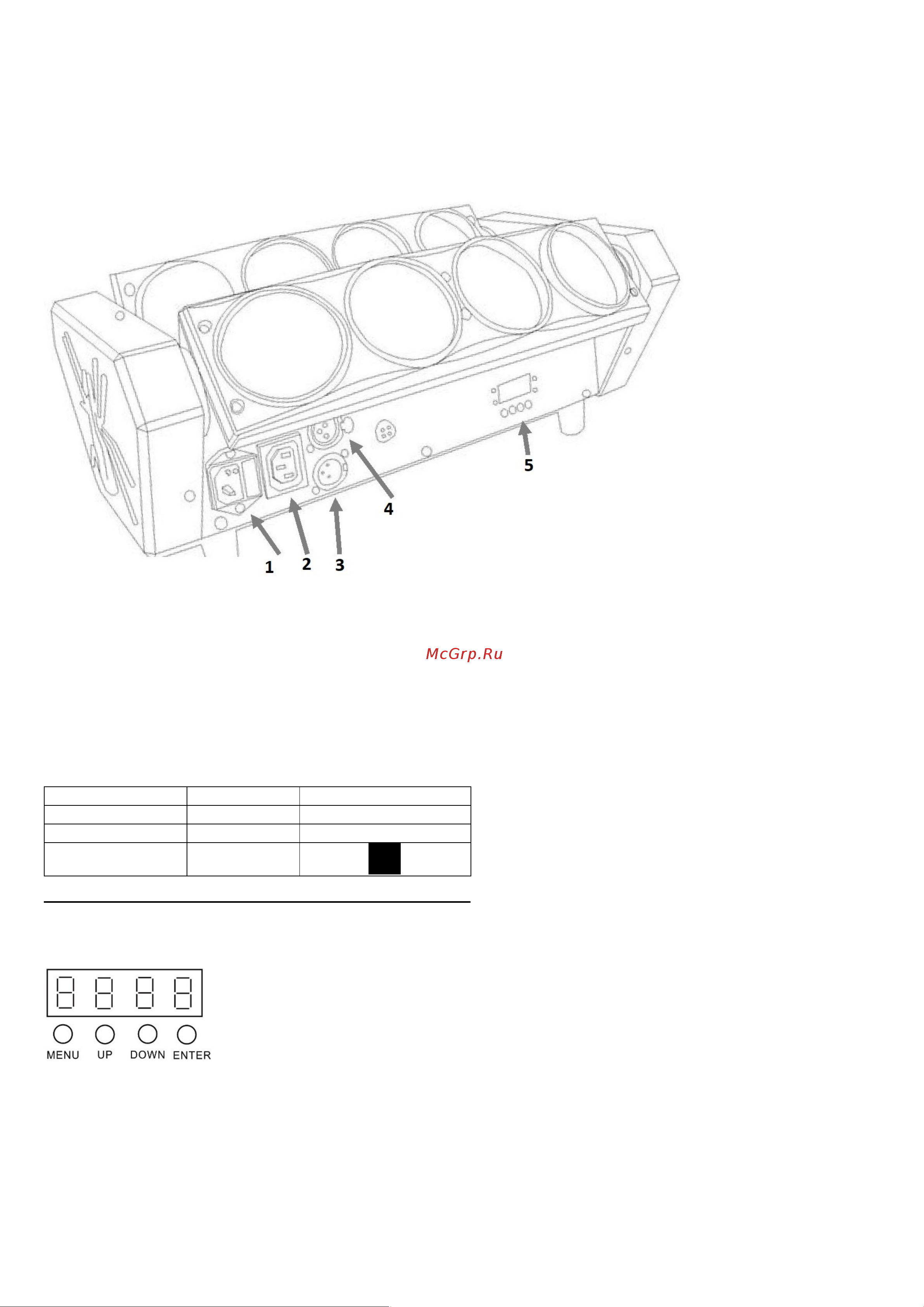

Часть 3: Функции / Режимы работы:

1. POWER IN: входной разъем питания IEC переменного тока с держателем предохранителя

2. POWER Out: выходной разъем IEC переменного тока.

3. DMX IN: 3-контактный разъем XLR-«вход» для подключения DMX-устройств (например, DMX-консоль

4. DMX Out: 3-контактный разъем XLR-«выход» для передачи DMX-сигнала.

5. Дисплей-меню: Отображает режим работы и функции прибора.

Назначение соединительных проводов питания осуществляется следующим образом:

Заземленный провод должен быть обязательно подключен!

3.1 Режимы работы и настройки меню:

MENU – Для выбора режима.

ENTER - Процесс активации регулировки пункта меню или сохранение выбранной настройки.

UP – Значение «вверх» регулировки по меню.

DOWN – Значение «вниз» регулировки по меню.

Линия

Контакт

Обозначения

коричневый

фаза

синий

нейтральный

Желто-зеленый

земля
