3.3 Соединения в режиме „DMX“:

DMX512 (англ. Digital Multiplex) — стандарт, описывающий метод цифровой передачи данных между

контроллерами и световым оборудованием, а также дополнительным оборудованием посредством общего

кабеля управления.

Стандарт DMX512 позволяет управлять по одной линии связи одновременно 512 каналами, (не путать каналы с

приборами, один прибор может использовать иногда несколько десятков каналов). Каждый прибор имеет

определённое количество управляемых дистанционно параметров и занимает соответствующее количество

каналов в пространстве DMX512.

DMX-подключение:

Подключите XLR-кабелем DMX-«выход»(OUT) прибора с DMX-входом(IN) DMX-контроллера или другого DMX-

устройства. Подключите XLR-кабелем «вход»(IN) первого DMX-прибора с «выходом»(OUT) второго и так далее,

чтобы сформировать последовательное цепное соединение.

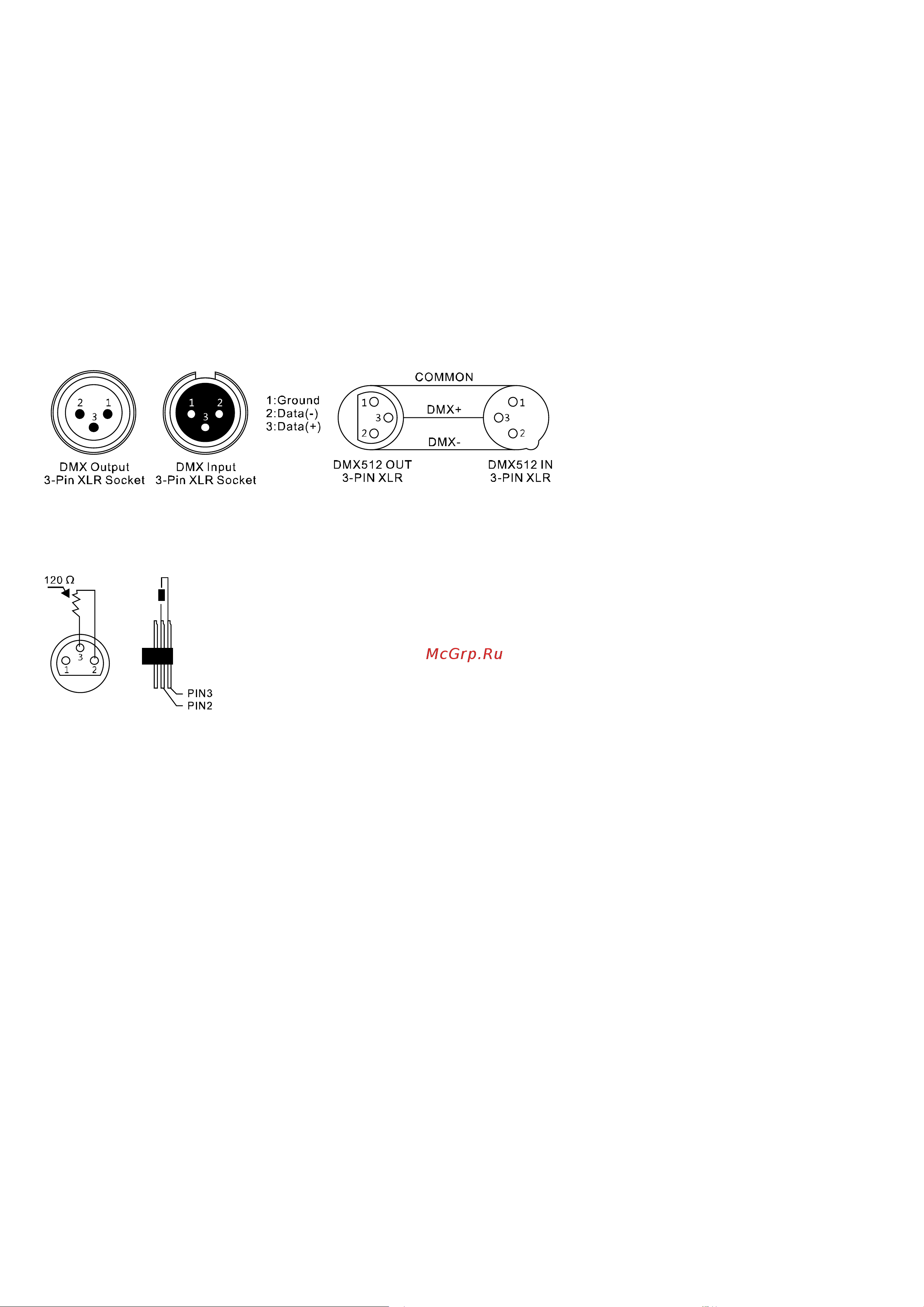

Один трех контактный XLR разъем служит в качестве DMX-выхода, один трех контактный разъем XLR DMX

служит входом.

Для установок с очень длинным DMX-кабелем или из-за высоких электрических помех, например, на дискотеке,

рекомендуется использовать «DMX-терминатор». «DMX терминатор» будет служить XLR-разъему как

сопротивление 120 Ом. между контактами 2 и 3, и вставляется в последний выходной разъем DMX-линии.

3.4 Подключения в режиме „Master/Slave“:

Эта функция позволяет синхронизировать несколько световых приборов управляя при этом одним световым

устройством, выбирая режим с одного прибора, при включенном Master/Slave, другие также будут работать в этом

режиме, например, синхронно от звуковой активации. Эта функция особенно полезна, чтобы начать шоу без

существенной траты времени на программирование. Подключите кабелем XLR к DMX-«выходу»(OUT) световой

прибор Master (главный) с DMX-входом(IN) первого вспомогательного аппарата, затем подключите DMX-«выход»

первого вспомогательного аппарата с DMX-входом второго вспомогательного аппарата и так далее.

3.5 Автономный режим:

«TwinBeam2410» может также использоваться в Автономном режиме без установки DMX-контроллера. Для этого

отсоедините «TwinBeam2410» от контроллера и активируйте встроенные программы.
