Involight SHOWControl [5/15] Установка монтаж

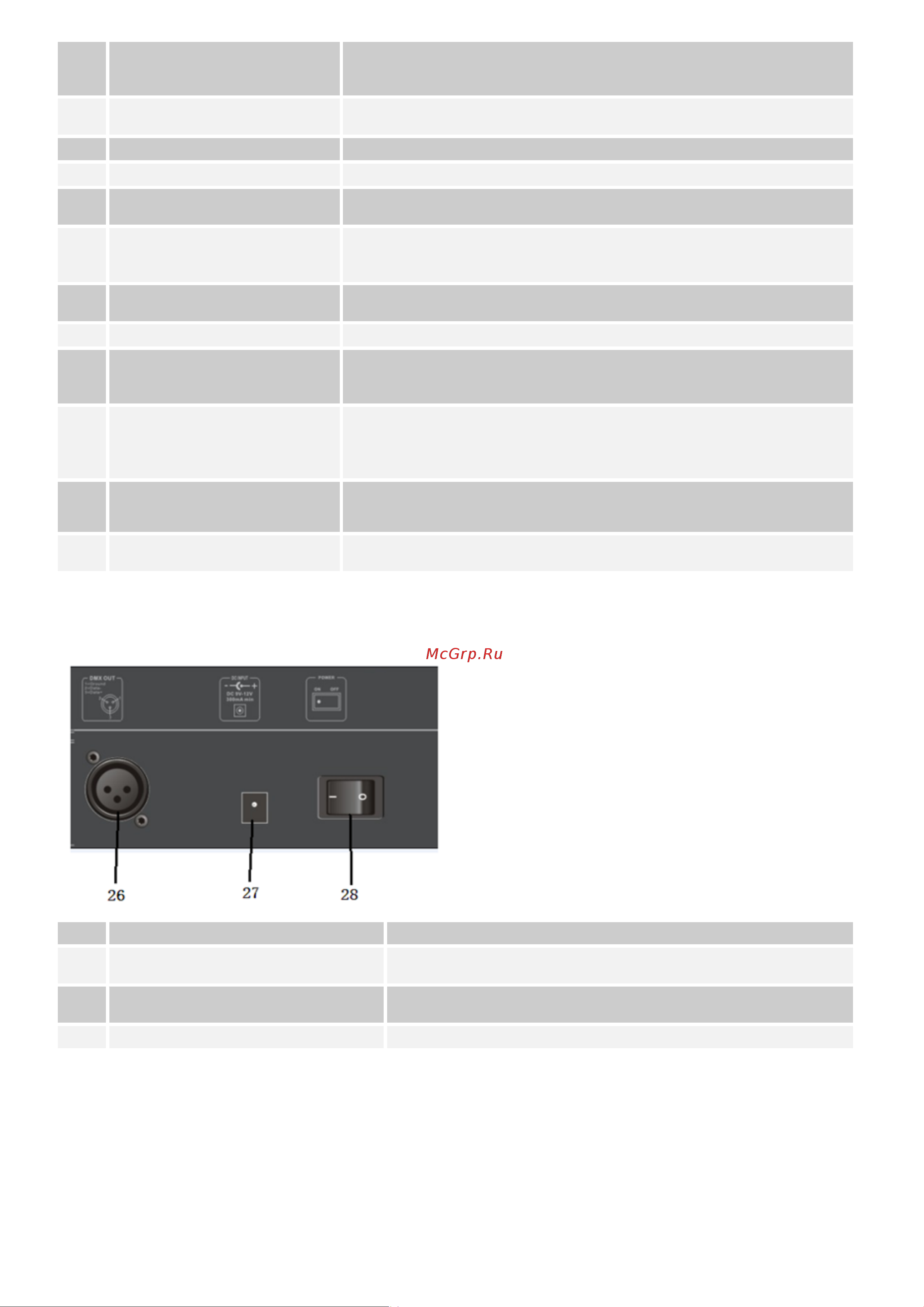

![Involight SHOWControl [5/15] Установка монтаж](/views2/2008256/page5/bg5.png)
4
14
Taste /PgUp/, DRGBW Fade
TIME
Переключает страницы (вверх) A, B и C. Если клавишу удерживать,
можно перейти к режиму установки «Fade Time для
D, R, G, B, W каналов».
15
Фейдер /Wait Time/
Установка скорости последовательного перехода от одной сцены к
другой.
16
Фейдер /Fade Time/
Скорость продолжительности сцены.
17
Фейдер /Master/
Общий диммер для регулировки интенсивности света (яркости)
18
Регулятор «H»
Регулятор «H» устанавливает значение раскрытия цветового круга
(от 0° Красный, 120° - Зеленый, 240° - Синий).
19
Регулятор «S»
Регулятор «S“ устанавливает насыщенность цвета в процентах
(0 % = белый, 50 % = небольшая насыщенность, 100 % =
предельно четкий цвет).
20
Регулятор «V»
Регулятор «V» устанавливает яркость цвета в процентах (0 % =
отсутствие яркости, 100 % = полная яркость).
21
/REC/Enter/
Многофункциональная клавиша «Сохранение» / «Подтверждение»
22
/Menus/ESC/
Многофункциональная клавиша (Например вызов «Меню»(Menus)
настройки, выход из настроек, отмена операции, функция Insert,
Tap-функция)
23
/BlackОut/DEL/
Многофункциональная клавиша (выключает все источники Света. При
включенном режиме светодиодный индикатор моргает). Также
выполняет функцию удаления сцены или последовательности
сцен.
24
/Run Mode/Swap/
Многофункциональная клавиша (Переключение режимов работы
«AUTO», «MUSIC», «MANUAL», а также переключение между различными
параметрами.
25
USB-порт
Сохранения/Загрузка настроек и программ на USB-носитель.
Обновление прошивки
Рис 2:
Задняя часть панели.
№.
Подключение
Функции
26
DMX512-Выход
3-контактный разъем XLR для подключения к DMX-входу
первого устройства
27
Разъем питания
Разъем для подключения кабеля питания прилагаемого в
комплекте
28
Выключатель
Переключатель питания «ON» - «OFF»
2.2 Установка/Монтаж:
Установите „SHOWControl“ на плоской поверхности или в рэковой стойке размером на 19*, которая должна
быть оснащена охлаждающим вентилятором. При монтаже устройства в рэковый шкаф, убедитесь, что
есть достаточное пространство вокруг устройства, чтобы мог проходить горячий воздух. Постоянный
перегрев повредит вашему прибору. Закрепить контроллер в стойке можно с помощью винтов М6.
Подключите блок питания сначала к „SHOWControl“, а затем к электросети.
