2.3 Соединения в режиме „DMX“:

DMX512 (англ. Digital Multiplex) — стандарт, описывающий метод цифровой передачи данных между

контроллерами и световым оборудованием, а также дополнительным оборудованием посредством общего

кабеля управления.

Стандарт DMX512 позволяет управлять по одной линии связи одновременно 512 каналами, (не путать

каналы с приборами, один прибор может использовать иногда несколько десятков каналов). Каждый

прибор имеет определённое количество управляемых дистанционно параметров и занимает

соответствующее количество каналов в пространстве DMX512.

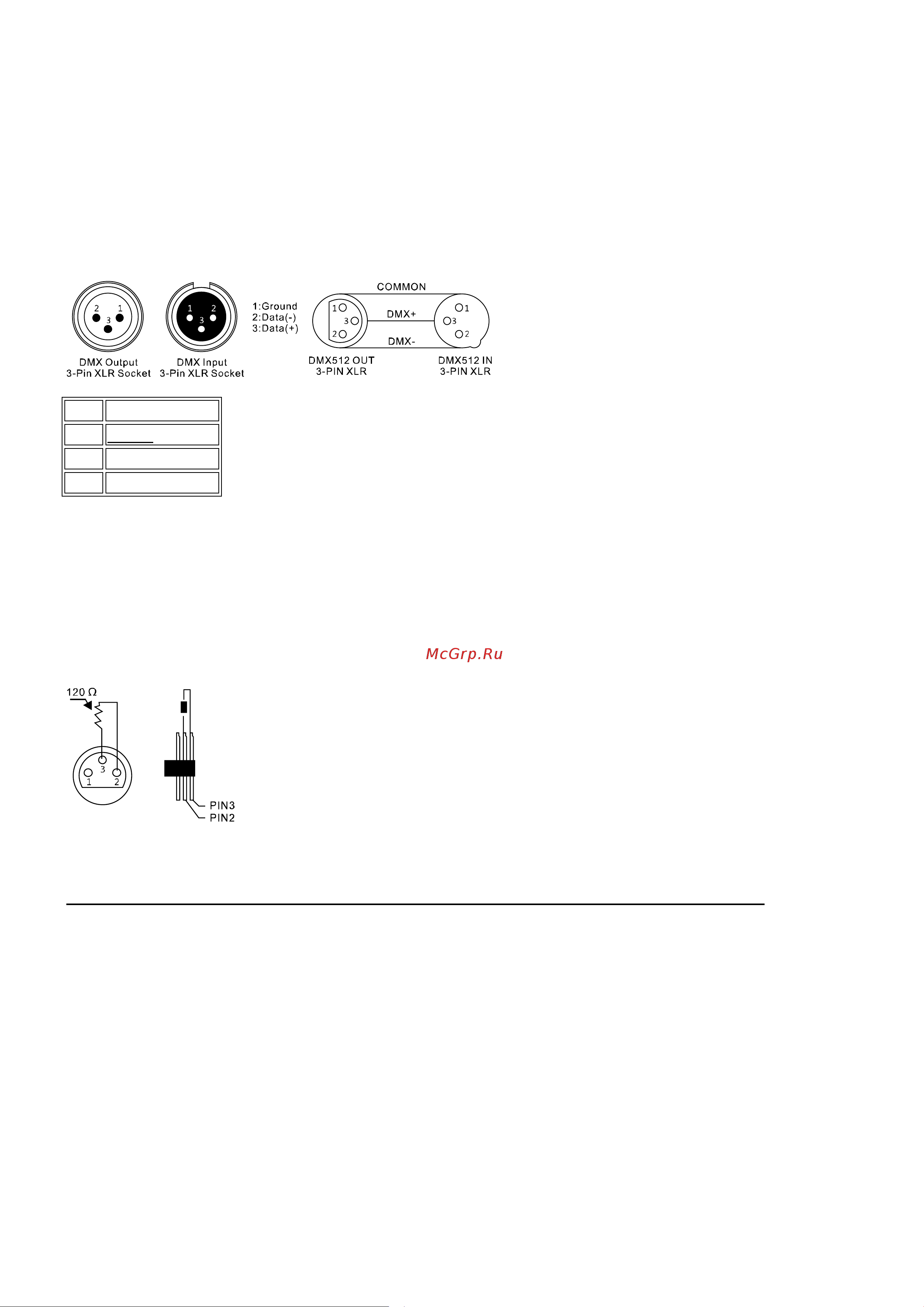

DMX-подключение:

Подключите XLR-кабелем DMX-«выход»(OUT) прибора с DMX-входом(IN) DMX-контроллера или другого

DMX-устройства. Подключите XLR-кабелем «вход»(IN) первого DMX-прибора с «выходом»(OUT) второго и

так далее, чтобы сформировать последовательное цепное соединение.

Пол.

Распайка

Масса (Экран)

Сигнал (DMX−)

Сигнал (DMX+)

Если общая длина кабеля составляет 300 м или общее число подключенных DMX-приборов составляет

более 32шт, то сигнал должен быть усилен с помощью DMX-сплиттера (гальвоническая развязка)

(например, Involight DMXS4, DMXS6 или DMXS8), чтобы обеспечить безошибочную передачу данных.

Также для установок с очень длинным DMX-кабелем или из-за высоких электрических помех, например, на

дискотеке, рекомендуется использовать «DMX-терминатор». «DMX терминатор» будет служить XLR-

разъему как сопротивление 120 Ом между контактами 2 и 3, и вставляется в последний выходной разъем

DMX-линии.

2.4 Конфигурация:

Примечание: Для работы c контроллером требуются базовые знания в области DMX-512.

2.4.1 Структура меню:

При включении контроллер выполняет краткую диагностику, затем устройство переходит автоматически в

режим „MANUAL“, это значит, что „SHOWControl“ готов к работе.

1. Чтобы открыть параметры меню нажмите и удерживайте клавишу /MENU/ в течении 2 сек. На дисплее

отобразится „01.Patch fixture“.

2. Используйте колесо Pan, для выбора функций меню.

3. Нажмите клавишу /ENTER/ чтобы войти в выбранный пункт меню.

4. Изменить настройки в пункте меню можно с помощью колеса Pan, затем нажмите клавишу ENTER для

подтверждения.

5. Отменить операцию или выйти из пункта меню нажмите кратко клавишу/ESC/.

6. Для того чтобы выйти и сохранить настройки меню нажмите и удерживайте в течении 2 сек. клавишу

/MENU/.
