ELECTRO VOICE ELX118P [11/20] Переключатель normal boost

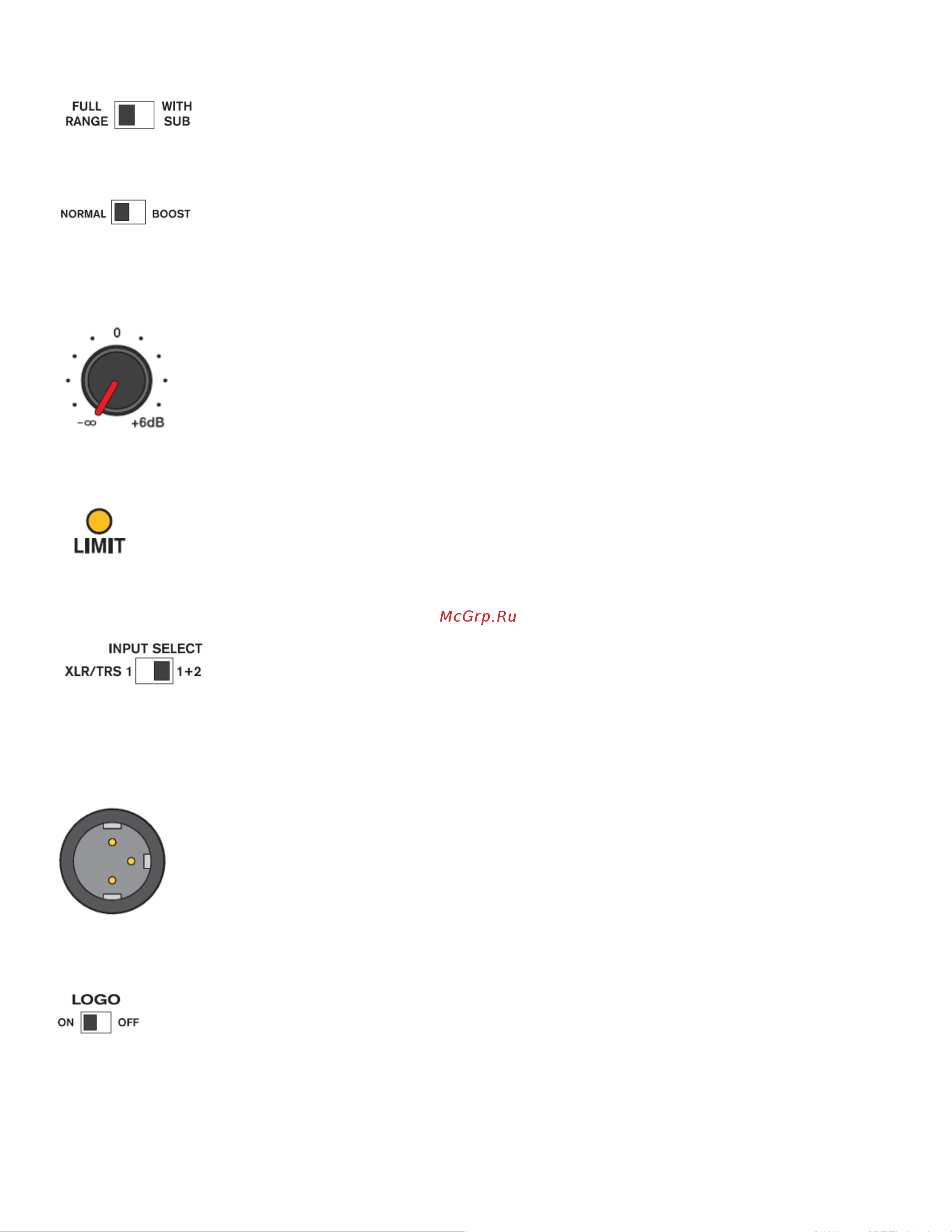

ПЕРЕКЛЮЧАТЕЛЬ FULL RANGE/WITH SUB

В положении WITH SUB (с сабвуфером) включается ФВЧ с частотой среза 100 Гц. Всегда

выбирайте это положение, при использовании ELX112P/ELX115P с сабвуфером.

ПЕРЕКЛЮЧАТЕЛЬ NORMAL/BOOST

Режим NORMAL наиболее подходит для работы колонки в качестве вокального монитора,

или при воспроизведении речи. Режим BOOST

подходит для воспроизведения музыки, и для решения задач,

требующих больше низких и высоких частот.

РЕГУЛЯТОР LOUDSPEAKER LEVEL

Регулятор для настройки громкости колонки. Влияет на громкость обоих входов. Чтобы

избежать искажения и клиппирования, регулятор необходимо устанавливать в положение

между 0 и +6дБ. Этот регулятор не влияет на уровень сигнала на выходном разъеме.

ИНДИКАТОР LIMIT

Индикатор загорается тогда, когда колонка работает на пределе возможностей. Короткое мигание

не критично, благодаря встроенному лимитеру. Если индикатор горит постоянно, необходимо

понизить громкость с помощью регулятора LOUDSPEAKER LEVEL или INPUT LEVEL.

ПЕРЕКЛЮЧАТЕЛЬ ВХОДА INPUT SELECT

В положении 1 сигнал, поступающий на разъем XLR/TRS входа INPUT 1, направляется на

выход LINK OUTPUT. Регулятор INPUT 1 LEVEL не влияет на уровень сигнала на выходе LINK

OUTPUT. Сигнал с RCA-входа не направляется на LINK OUTPUT. В положении 1+2, сигнал с

входов INPUT 1 и INPUT 2 смешивается и направляется на выход LINK OUTPUT 2, т.е. колонка работает как простой

двухканальный микшер.

ВЫХОД LINK OUTPUT

Выход на XLR-разъеме, для посыла сигнала на другую колонку, или сабвуфер. Сигнал на этом

выходе зависит от выбранного положения переключателя INPUT SELECT.

ПЕРЕКЛЮЧАТЕЛЬ LOGO

В положении ON (вкл) на передней панели колонки загорается логотип EV.
