9
каналами с 9 по 18
30-39
Синий
40-49
Красный + Зеленый
50-59
Зеленый + Синий
60-69
Красный + Синий
70-79
Красный + Зеленый + Синий
80-255
Смена цветов «Эффект радуги» (медленно → быстро)
Канал 19
0-255
SMD LED Stroboskop (0-100%)
Канал 20
0-9
Отсутствует функция
10-49
Автоматическая программа 1: LED сегменты 1-5 + SMD LED
50-89
Автоматическая программа 2: только LED-сегменты 1-5
90-129
Автоматическая программа 3: только SMD LED
130-169
Авто-программа от звуковой активации 1: LED сегменты 1-5 + SMD
LED
170-209
Авто-программа от звуковой активации 2: только LED сегменты 1-5
210-255
Авто-программа от звуковой активации 3: только SMD LED

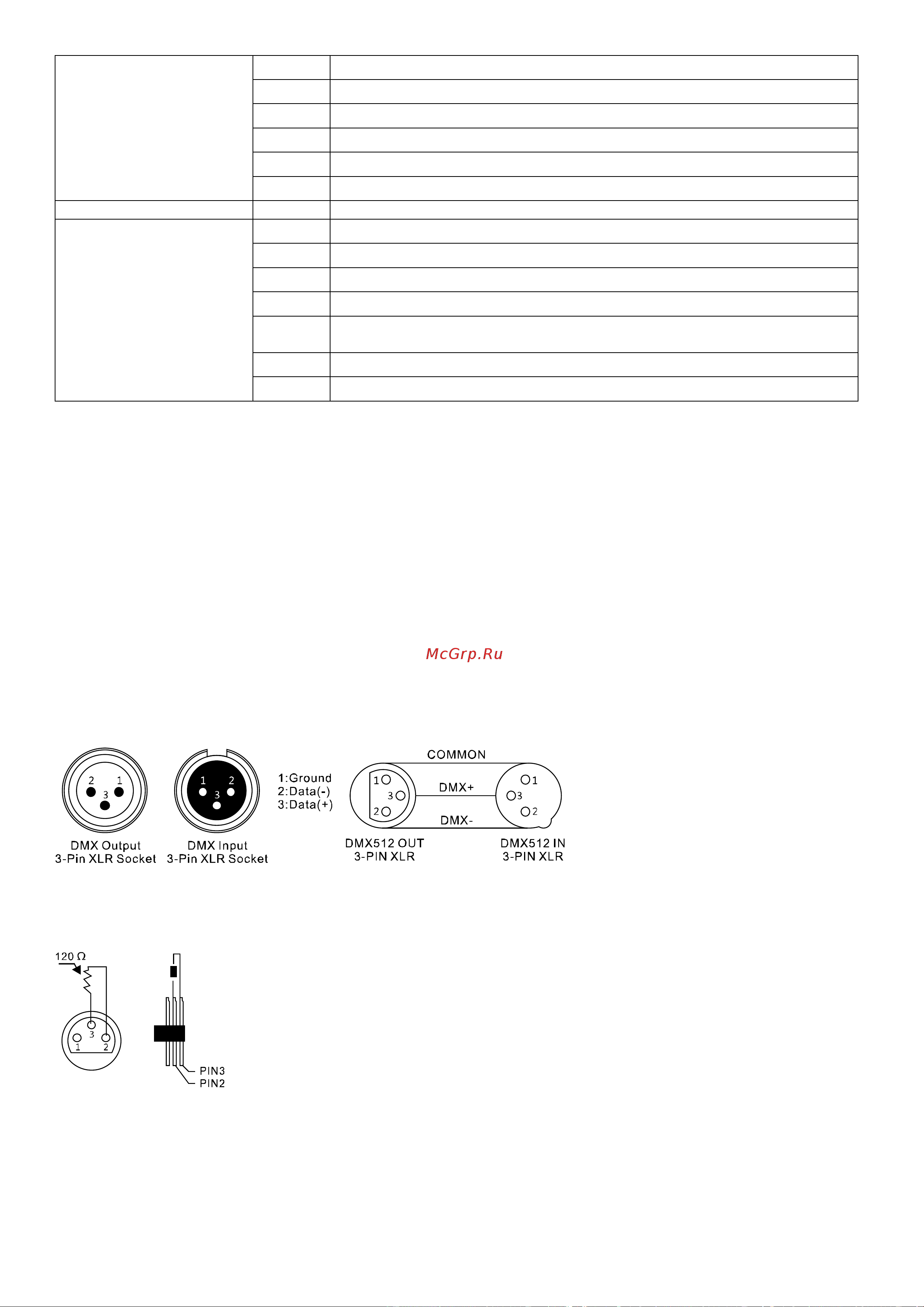

3.4 Соединения в режиме „DMX“:
DMX512 (англ. Digital Multiplex) — стандарт, описывающий метод цифровой передачи данных между
контроллерами и световым оборудованием, а также дополнительным оборудованием посредством общего
кабеля управления.
Стандарт DMX512 позволяет управлять по одной линии связи одновременно 512 каналами, (не путать каналы
с приборами, один прибор может использовать иногда несколько десятков каналов). Каждый прибор имеет
определённое количество управляемых дистанционно параметров и занимает соответствующее количество
каналов в пространстве DMX512.
DMX-подключение:
Подключите XLR-кабелем DMX-«выход»(OUT) прибора с DMX-входом(IN) DMX-контроллера или другого DMX-
устройства. Подключите XLR-кабелем «вход»(IN) первого DMX-прибора с «выходом»(OUT) второго и так
далее, чтобы сформировать последовательное цепное соединение.
Один трех контактный XLR разъем служит в качестве DMX-выхода, один трех контактный разъем XLR DMX
служит входом.
Для установок с очень длинным DMX-кабелем или из-за высоких электрических помех, например, на
дискотеке, рекомендуется использовать «DMX-терминатор». «DMX терминатор» будет служить XLR-разъему
как сопротивление 120 Ом. между контактами 2 и 3, и вставляется в последний выходной разъем DMX-линии.
3.5 Подключения в режиме „Master/Slave“:
Эта функция позволяет синхронизировать несколько световых приборов управляя при этом одним световым
устройством, выбирая режим с одного прибора, при включенном Master/Slave, другие также будут работать в
этом режиме, например, синхронно от звуковой активации. Эта функция особенно полезна, чтобы начать шоу
без существенной траты времени на программирование. Подключите кабелем XLR к DMX-«выходу»(OUT)
