Часть 3: Функции.

3.1 Управление:

INVOLIGHT „LEDArray58“, это светодиодный RGB+UV световой прибор сочетающий в себе Wash-эффект и

Стробоскоп (LED SMD). Устройство может управляться по 1, 5 или 20 каналам DMX, а также работать в

автоматическом режиме, от звуковой активации или с помощью функции Master/Slave. Прибор включается

через сетевой разъем и подключается с помощью прилагаемого кабеля питания к электрической сети. Через

IEC-удлинитель (опционально) можно направить электричество от одного устройства к другому, таким образом

несколько приборов могут питаться от одной розетки. Встроенный LED-дисплей позволяет в меню настроить и

установить различные режимы работы, либо управлять им с любого стандартного DMX-контроллера.

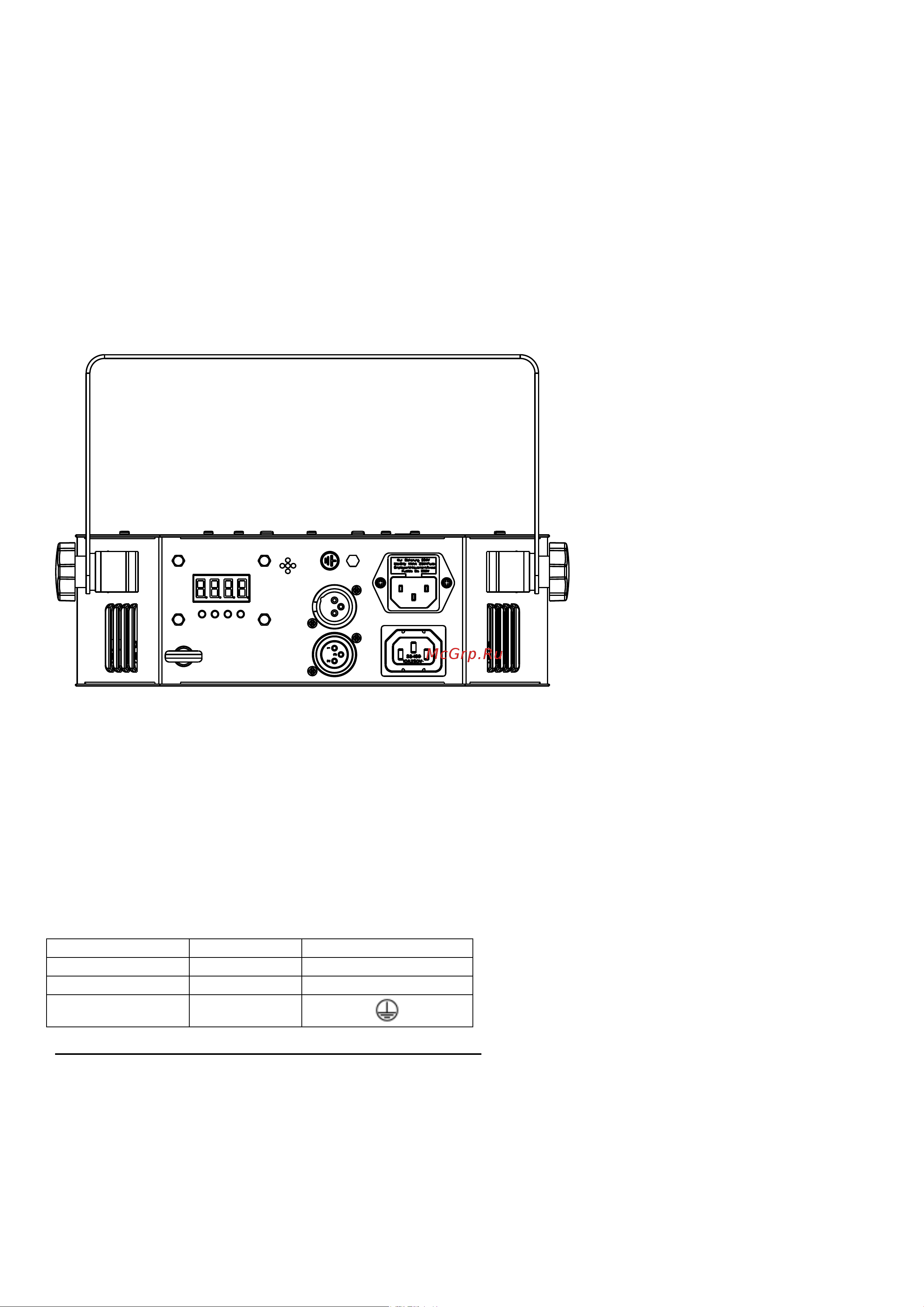

Рис.1 (задняя часть корпуса):

1. DMX Out: 3-контактный разъем XLR-«выход» для передачи DMX-сигнала.

2. DMX IN: 3-контактный разъем XLR-«вход» для подключения DMX-устройств (например DMX-консоль).

3. POWER Out: выходной разъем IEC переменного тока.

4. POWER IN: входной разъем питания IEC переменного тока с предохранителем F1A 250В

5. Встроенный микрофон: используется для работы прибора в режиме от звуковой активации.

6. Дисплей-меню: Отображает режим работы и функции прибора.

7. Разъем для установки специального страховочного элемента.

Назначение соединительных проводов питания осуществляется следующим образом:

Заземленный провод должен быть обязательно подключен!

Линия

Контакт

Обозначения

коричневый

фаза

синий

нейтральный

Желто-зеленый

земля
