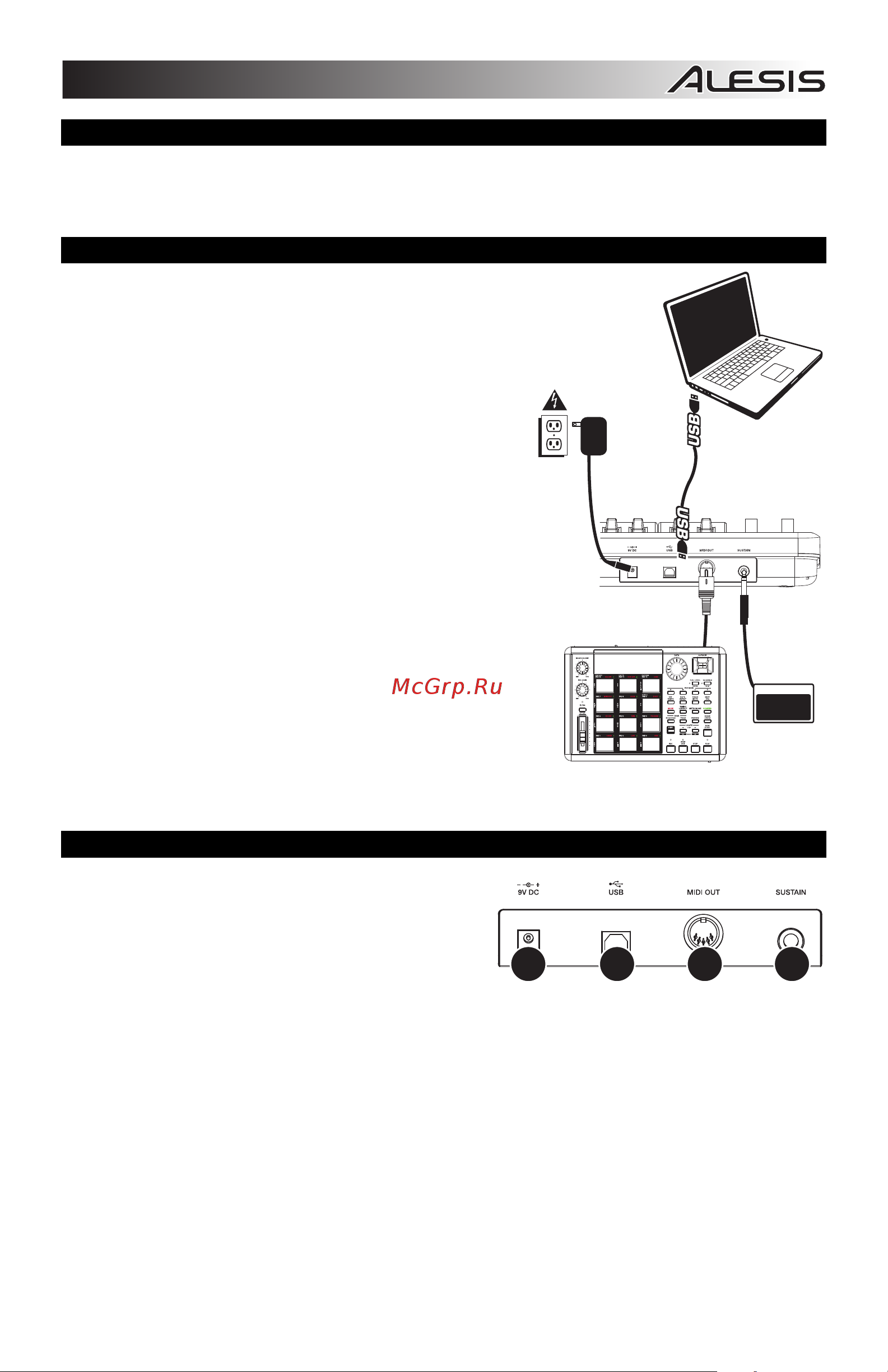

Alesis Q25 [15/20] Anschlussdiagramm

15

EINLEITUNG

Diese Schnellanleitung enthält eine kurze Übersicht der Bedienelemente und Funktionen des Q25. Hier

finden Sie auch Anweisungen, wie das Q25 angeschlossen und bedient wird. Wir wünschen Ihnen damit viel

Freude!

1. Das Q25 mit einem USB-Kabel an den Computer

2. Falls ein externes Sound-Modul verwendet werden soll,

2. USB-ANSCHLUSS – Anschluss eines

herkömmlichen USB-Kabels, dessen anderes Ende in einen USB-Anschluss am Computer

angeschlossen wird. Der USB-Anschluss des Computers versorgt das Q25 mit Strom. Diese

Verbindung dient zum Senden und Empfangen von MIDI-Daten zwischen Dem Computer und dem

Q25 und kann auch dazu verwendet werden, MIDI-Daten vom Computer an ein Gerät, welches an den

Ausgang MIDI OUT des Q25 angeschlossen ist, zu senden.

3. MIDI AUS – Diesen Anschluss über ein fünfpoliges MIDI-Kabel (separat erhältlich) mit dem Anschluss

4. EINGANG TONHALTEPEDAL – Dient zum Anschluss eines 6,35 mm TS-Tonhaltepedals (separat

beinhaltet)
