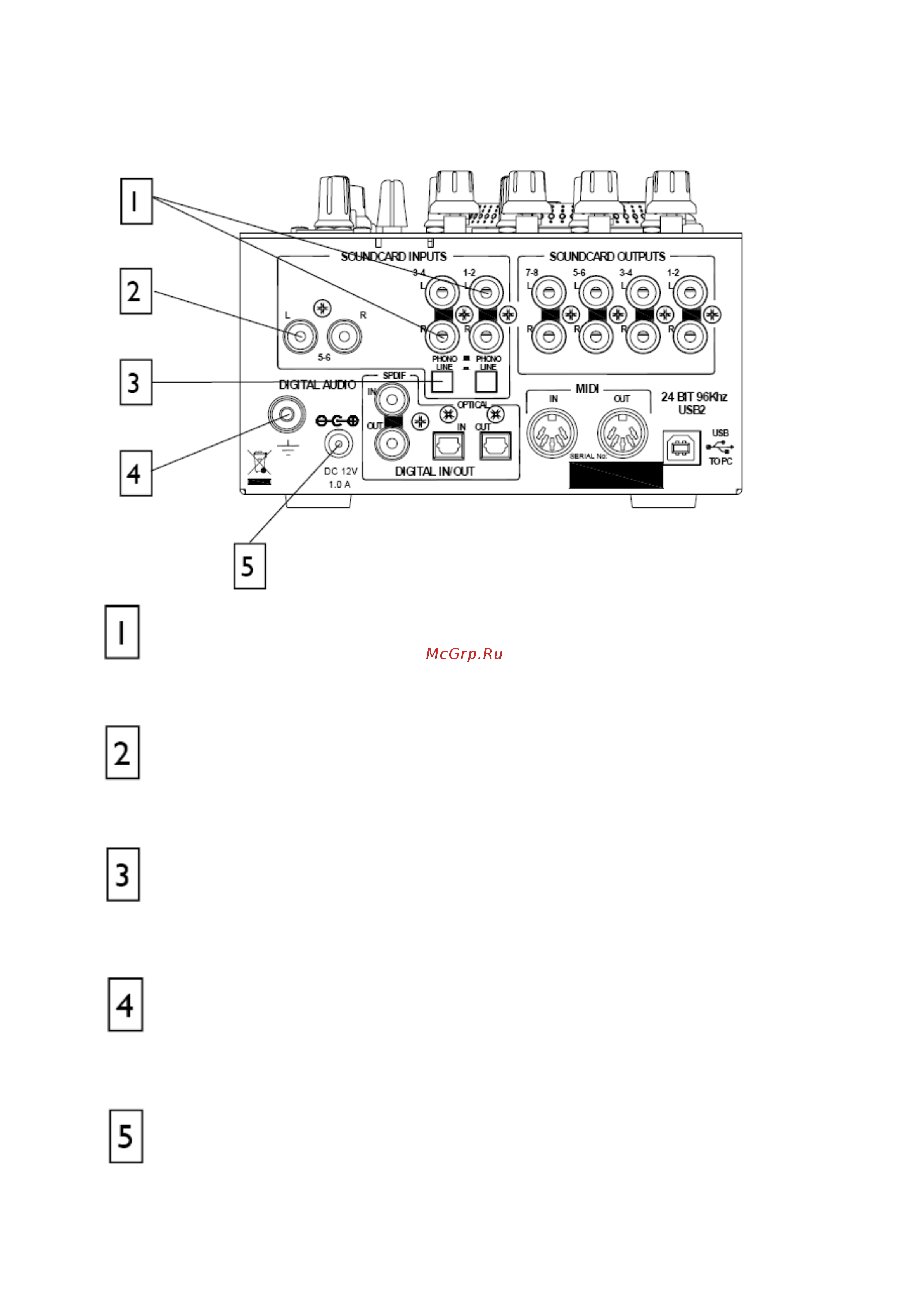

ЗАДНИЕ КОННЕКТОРЫ
Входы
Входы звуковой карты 1-2, 3-4
RCA Phono-разъемы для подключения каналов входа 1-2 и 3-4.
Входы звуковой карты 5-6
RCA Phono-разъемы для подключения каналов входа 5-6. Источником для 5-6
входов может также быть микрофон.
Входы звуковой карты PHONO / LINE SELECT
Переключение для выбора между Phono-входом и линейным входом для
каналов входа 1-2 и 3-4. Выберите ‘Line’ для входов линейного уровня таких,
как CD-проигрыватели, или ‘Phono’ для виниловых проигрывателей, что
требует RIAA-эквализации.
CHASSIS EARTH TERMINAL – Клемма заземления шасси
Винтовой зажим предназначен для соединения с заземляющими пластинами
виниловых проигрывателей. Подключение заземляет металлические части
виниловых проигрывателей для снижения фона, помех или подобных аудио
шумов, появляющихся в системе.
DC INPUT SOCKET - Гнездо входа DC
Подключите внешний источник питания к этому гнезду.
Allen & Heath XONE:2D
20
