СЕКЦИЯ УПРАВЛЕНИЯ MIDI
Схема 1
Схема 2
Схема MIDI
Доступны 2 управляющие схемы.
Схема 2 стоит по умолчанию для
большинства приложений. Отличие
схемы 1 в сигналах, генерируемых
верхним рядом колесовидных кодеров
и четырех кольцах с подсветкой.
Используйте схему 2 с программой
Ableton Live software. Схема 1
рекомендована для использования с
программой Native Instruments Traktor
software.
MIDI сигналы

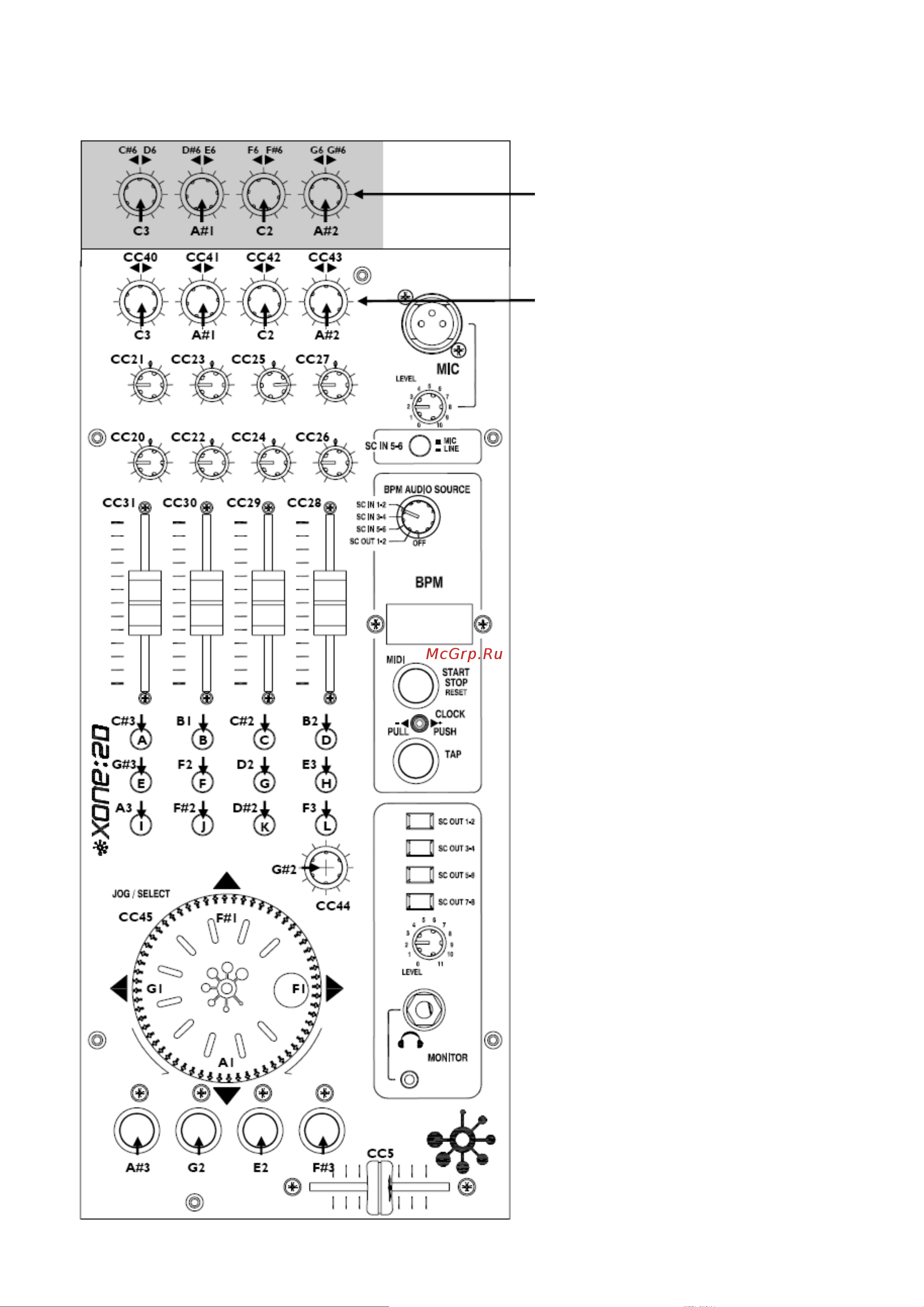

Диаграмма показывает, какие
контроли связаны с MIDI CC
(непрерывный контроллер), и
сигналами ‘Note On’ и ‘Note Off’.
Эти контроли отправляют
выявленные во время работы MIDI
сигналы.
Колесовидные кодеры и пошаговое
колесо Jog – это цифровые контроли,
посылающие двоичные данные
вернее, чем абсолютные значения.
Для более детального описания
задания контролей MDI см. пособие
на сайте www.xone.co.uk
Индикаторы переключений световых
колец могут включаться и
выключаться входящими MIDI
сигналами.
Allen & Heath XONE:2D
25
