Roland M-CUBE-GX [7/16] Тыльная панель

Описание панелей

5 Регулятор [EFX]

Служит для выбора эффекта. Глубина эффекта зависит

от положения регулятора.

* Метки между эффектами на шкале регулятора нанесе-

ны условно; после поворота регулятора проверяйте

звучание на слух.

Эффект Описание

CHORUS

Хорус немного расстраивает сигнал и добав-

ляет результат к основному сигналу, придавая

звуку глубину и объем.

FLANGER

Флэнжер создает характерный эффект, напоми-

нающий звук реактивного самолета.

PHASER

Фазер добавляет сигнал с переменной фазой

к прямому сигналу для получения "вращающе-

гося" звука.

TREMOLO

Тремоло — эффект циклического изменения

громкости.

HEAVY

OCTAVE

Данный эффект смещает тон на одну октаву

вниз и добавляет его к основному сигналу для

увеличения плотности звука. При этом также

доступна игра аккордами.

6 Регулятор [DELAY/REVERB]

Служит для выбора эффекта DELAY или REVERB. Гром-

кость эффекта зависит от положения регулятора.

* Метки между эффектами на шкале регулятора нанесе-

ны условно; после поворота регулятора проверяйте

звучание на слух.

Эффект Описание

DELAY

Регулятор изменяет время задержки и гром-

кость эффекта.

REVERB Регулятор изменяет уровень реверберации.

SPRING

Модель пружинного ревербератора, обеспечи-

вающая классический эффект.

7 Регулятор [GAIN]

Устанавливает уровень искажений входного сигнала.

8 Регулятор [VOLUME]

Устанавливает уровень громкости сигнала гитары или

микрофона.

9 Регулятор [TONE]

Устанавливает тембр звука. При вращении регулято-

ра вправо звук становится ярче; при вращении вле-

во — глуше.

10 Регулятор [MASTER]

Устанавливает общую громкость.

11 Кнопка [TUNER]

Используется для управления тюнером.

См. "Использование тюнера" (стр. 9).

12 Кнопка [POWER]

Включает/выключает питание прибора (стр. 8). При

включении питания загорается индикатор.

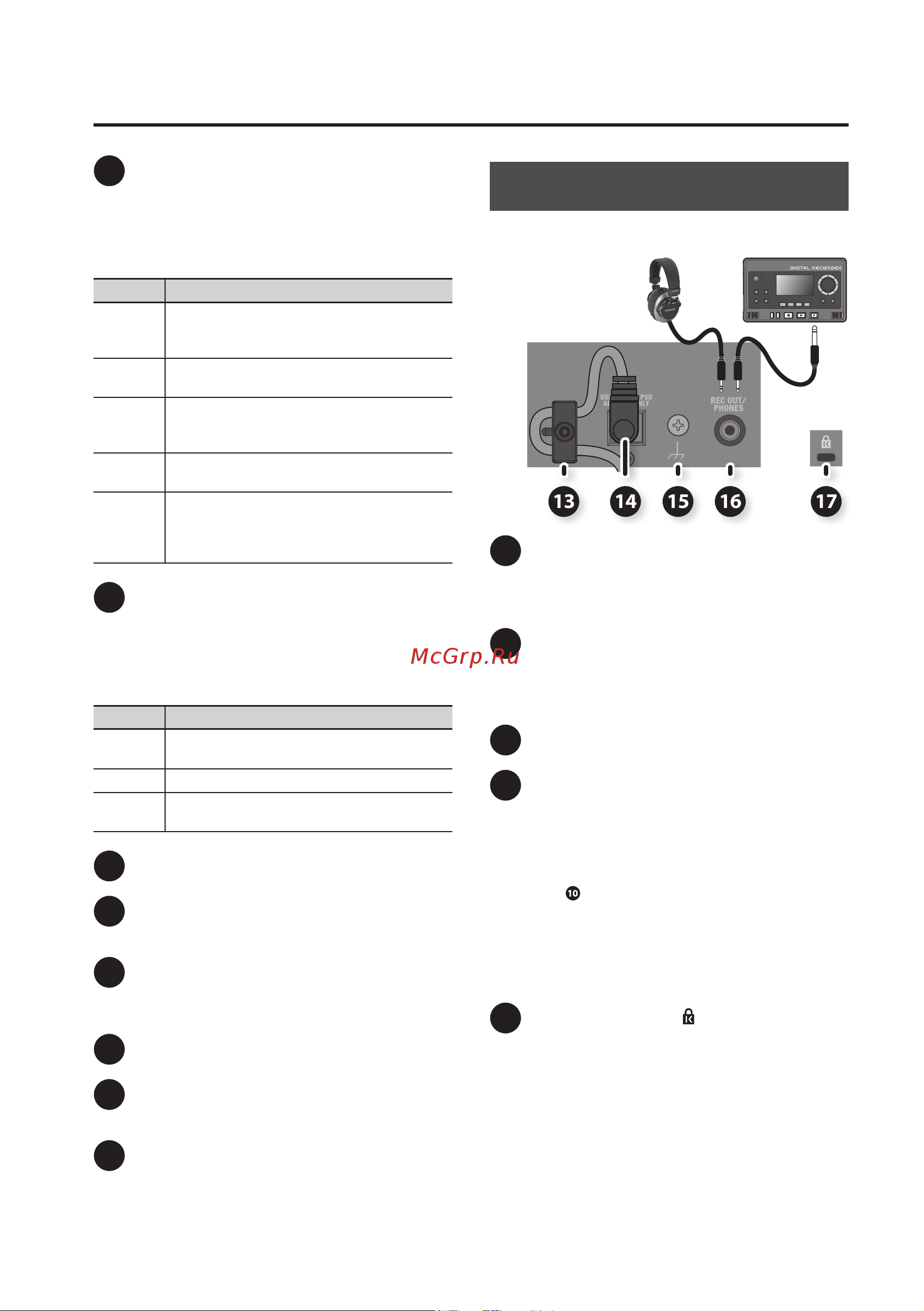

Тыльная панель

13 14 15 16 17

Наушники Рекордер

13 Фиксатор шнура

Во избежание случайного отключения питания прибо-

ра (раскоммутации разъема питания) и разбалтывания

гнезда питания закрепляйте шнур питания в фиксато-

ре, как показано на рисунке.

14 Разъем DC IN

Служит для подключения прилагаемого сетевого адап-

тера.

* Используйте только прилагаемый сетевой адаптер, в

противном случае можно повредить прибор.

15 Клемма заземления

См. "Клемма заземления" (стр. 11).

16 Разъем REC OUT/PHONES

REC OUT

Служит для подключения рекордера с помощью моно-

фонического миниджека для записи выходного сигна-

ла MICRO CUBE GX.

Громкость выходного сигнала устанавливается регуля-

тором [MASTER].

PHONES

Служит для подключения наушников.

* Звук выводится в моно.

* При задействовании данного разъема встроенный ди-

намик отключается.

17 Защитный слот ( )

http://www.kensington.com/
