14. SPEAKERS
スピーカー 出力 端 子 です。
警告スピーカーに繋ぐ前に必ずOUTPUT
SELECTORが 正 しく設 定 されて い る か をご
確 認ください (リアパ ネル No.15)。
15. OUTPUT SELECTOR
警 告：OUTPUT SELECTORの 設 定 を変える
際は必ず先にアンプ本体の電源を切って
ください 。
OUTPUT SELECTORはアンプの出力をス
ピーカーのインピーダンスに合わせるのに
使 用します。
オールバルブアンプは、アンプの出力イン
ピーダンスが、接続されているスピーカー
の合 計インピーダンスに適 合していること
が使用条件となります。例えば、アンプが
16Ωの スピ ー カ ー キ ャビ ネット 1台に接続
されている場 合はアンプを16Ωに設 定し
ます。16Ωの スピ ー カ ー キ ャビ ネット 2台に
接続されている場合はアンプを8Ωに設定
します。8Ωの スピ ー カ ー キ ャ ビ ネット 2台に
接続されている場合はアンプを4Ωに設定
します。
警 告：この項の注意書きに従わない場合、
アンプ破損の原因になります。
16. H.T.FUSE
H.T.ヒューズの規格はリアパネルに記載さ
れているもの をお 使 いください 。
17. MAINS INPUT
付属の電源コードを接続します。ご使用の
アンプの入力電圧の定格はリアパネルに表
記されています。電 源は必ず交 流100Vを
使用してください。ご不明な点がございまし
たら、ご購入の販売店にご相談ください。
18. MAINS FUSE
電源ヒューズの規格はリアパネルに記載さ
れているもの をお 使 いください 。

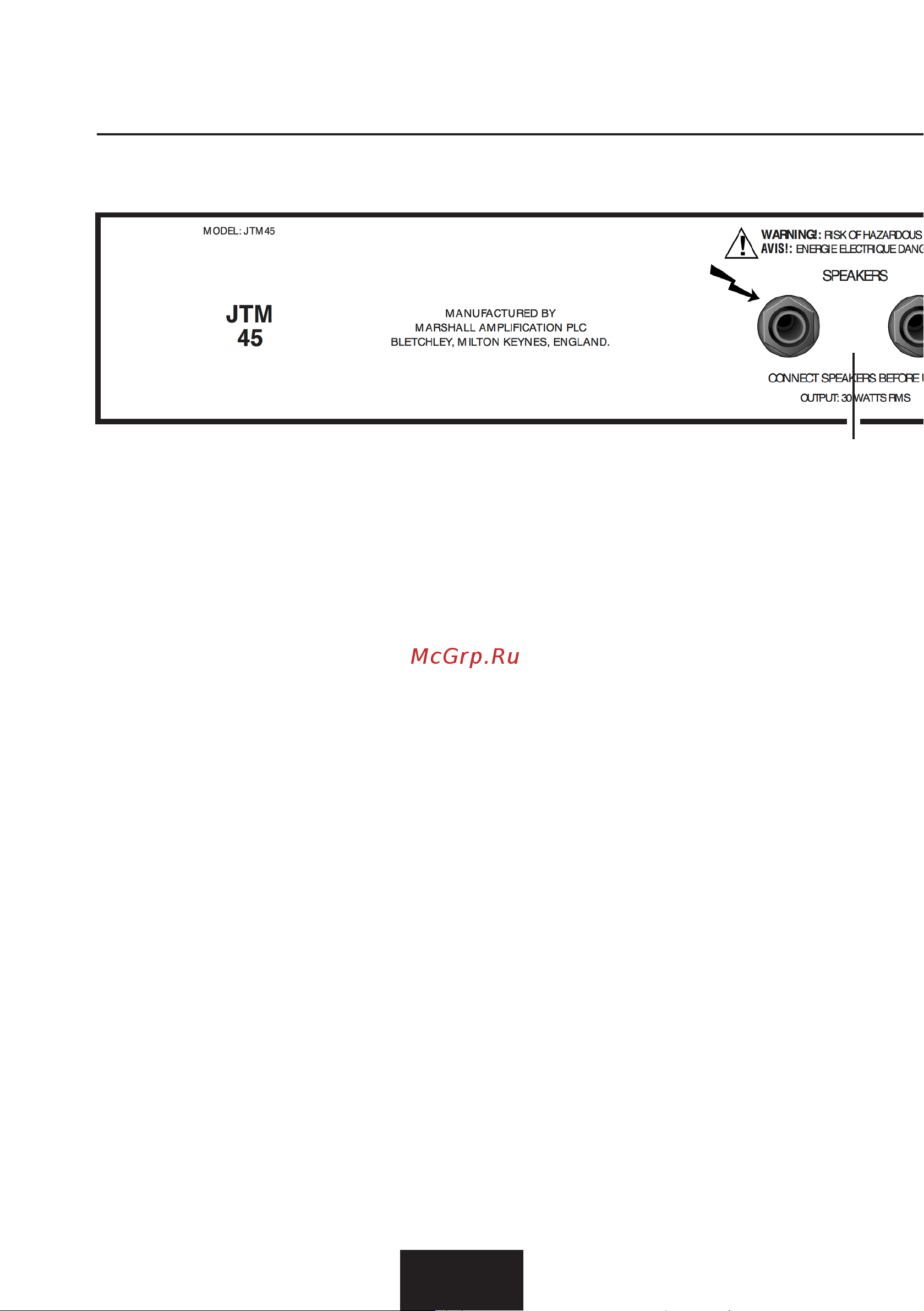

リアパ ネル
2245 JTM45リアパ ネル
14
日本語
