Denon DN-410x [33/40] Funktionen

Funktionen

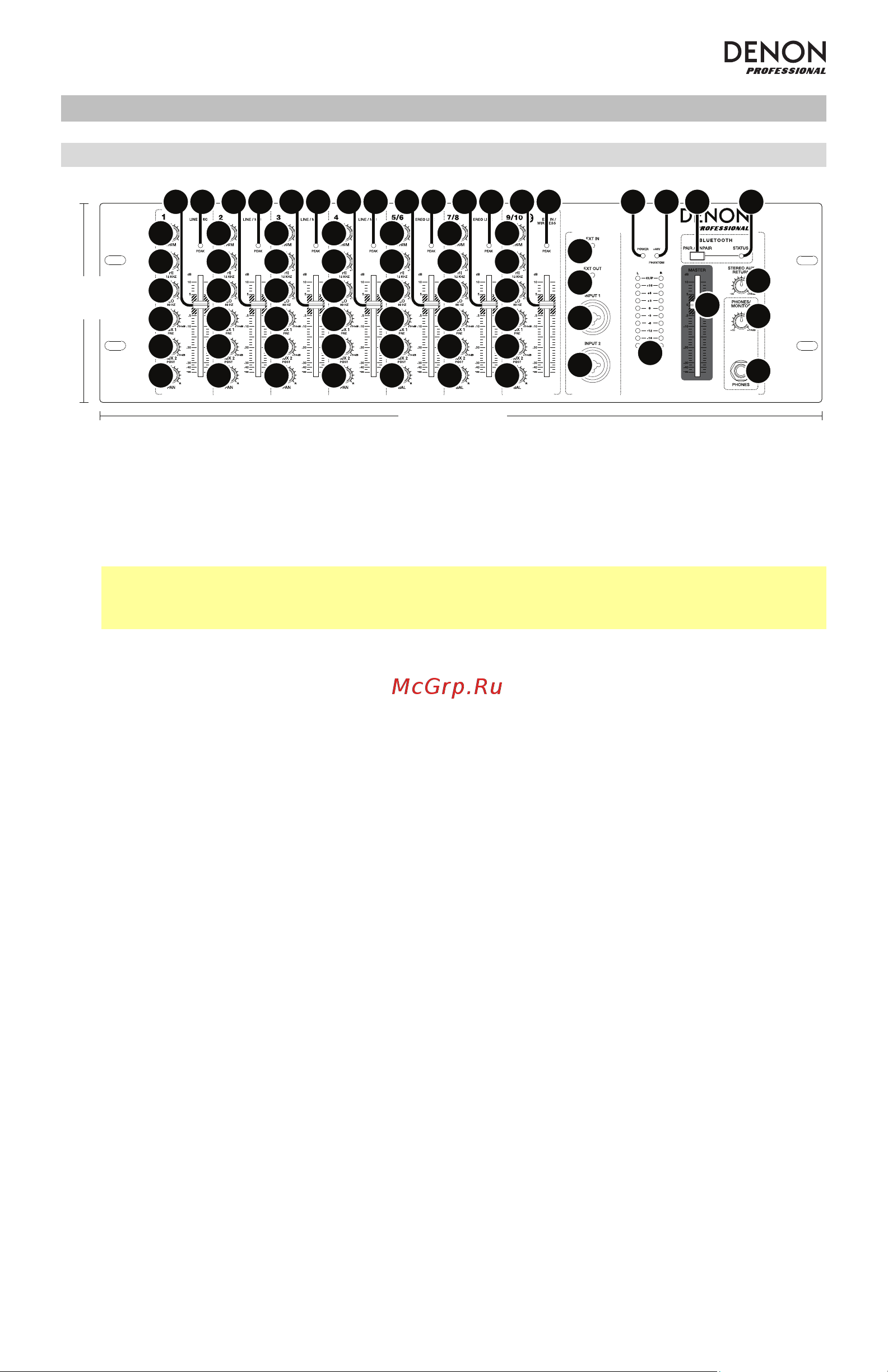

Vorderseite

12 13 14 15

1. Gain (Trim): Regelt den Eingangspegel des Kanals. Stellen Sie diesen Regler so ein, dass

die Peak-LED bei der lautesten Passage aufleuchtet. Reduzieren Sie den Wert

anschließend, damit die Peak-LED nicht mehr leuchtet.

2. Peak LED: Sobald das Signal übersteuert, blinkt die LED. Wenn dies geschieht,

verringern Sie den Wert des Gain-Reglers oder des Kanal-Faders.

Hinweis: Vermeiden Sie unbedingt eine Übersteuerung („Clipping“) des Verstärkers.

Clipping tritt auf, wenn die Endstufe verzerrt und über ihre Grenzen geht.

Verstärkerverzerrung ist die Hauptursache für Lautsprecherstörungen.

3. Hi EQ: Bis zu 15dB Anhebung oder Absenkung des 12 KHz Frequenzbereichs.

4. Lo EQ: Bis zu 15dB Anhebung oder Absenkung des 80 Hz Frequenzbereichs.

5. Aux 1: Sendet das Kanalsignal an zusätzliche Prozessoren, Bühnenmonitore oder

Kopfhörerverstärker. Aux 1 ist ein Pre-Fader, d.h. das Signal wird vor der Kanal-Fader-

Position verarbeitet. Aux 1 eignet sich ideal dafür, ein Signal an Monitore oder

Kopfhörerverstärker zu senden.

6. Aux 2: Sendet das Kanalsignal an zusätzliche Prozessoren, Bühnenmonitore oder

Kopfhörerverstärker. Aux 2 ist Post-Fader, d.h. das Signal wird nach der Kanal-Fader-

Position verarbeitet. Aux 2 ist ideal für das Senden eines Signals an externe Prozessoren.

7. Kanal-Fader: Steuert die Pegel der Mic- und Line-Eingänge.

8. Pan/Bal: Leitet das Ausgangssignal an den linken oder rechten Hauptausgang. Pan-

Regler finden sich bei Mono-Kanälen, und senden die Mono-Quelle entweder an den

linken oder den rechten Lautsprecher oder irgendwo dazwischen. Bal-Regler finden sich

auf Stereo-Kanälen, die eine Stereo-Quelle nehmen und die relative Lautstärke der

Kanäle variieren, so dass der linke Kanal nicht aus dem rechten Lautsprecher kommt,

wenn die Balance-Regler ganz nach rechts gedreht werden und umgekehrt.

9. Ext-Eingang: 3,5mm Stereo-Line-Eingang für die Kanäle 9 und 10.

10. Ext-Ausgang: 3,5mm Stereo-Ausgang, der die Hauptausgänge spiegelt.

11. Mic-Eingang 1/2: XLR-6,35mm Combo-Eingänge für die Verwendung mit dynamischen

und Kondensatormikrofonen. Die Pegel werden entweder mit Kanal-Fader 1 oder 2

gesteuert. Wenn die Mic-Eingänge 1 und 2 an der Frontplatte verwendet werden,

werden Mic-Eingänge 1 und 2 an der Rückseite deaktiviert.

12. Power LED: Zeigt an, ob DN-410X ein- oder ausgeschaltet ist.

13. Phantomspeisung Power-LED: Zeigt an, ob die Phantomspeisung für die Mic-

Eingänge aktiviert ist.

13,3cm

(5,25”)

48,3 cm

(

19”

)
