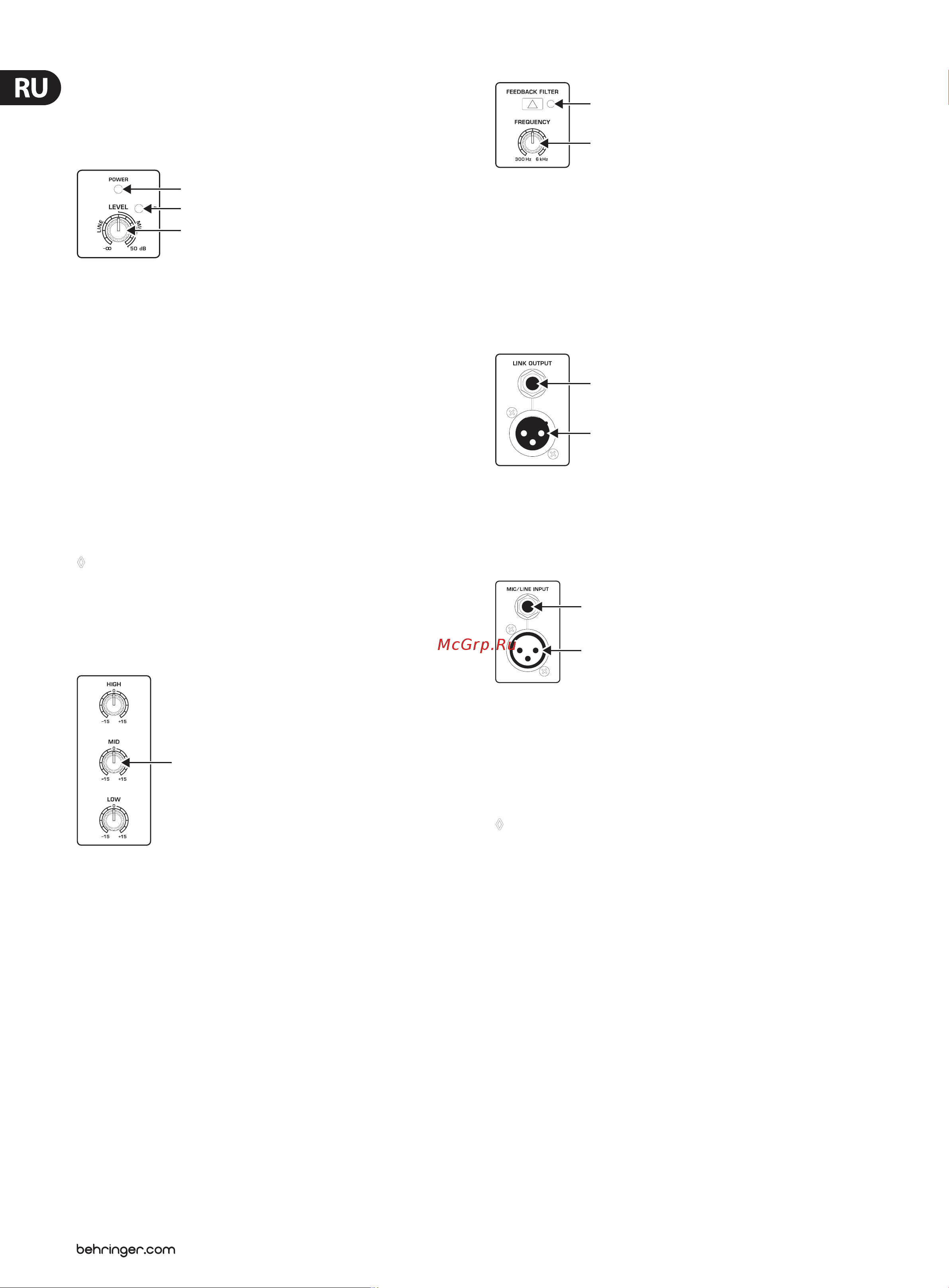

6 EUROLIVE F1320D Руководство пользователя
2. Элементы Управления
иСоединения
2.1 Верхняя панель
(1)
(2)
(3)
Рис. 2.1: Элементы управления, первая группа
(1) Индикатор POWER светится, если прибор включен.
(2) Индикатор CLIP светится при перегрузке. Уменьшайте громкость при
помощи регулятора LEVEL до тех пор, пока индикатор CLIP непогаснет
или будет мигать только при пиках сигнала.
(3) При помощи регулятора LEVEL Вы устанавливаете громкость линейного
и микрофонного сигналов. Более сильный по уровню линейный сигнал
(LINE) ослабляется в левой половине диапазона регулирования, а более
слабый микрофонный сигнал (MIC) усиливается в правой половине.
Установка уровня: при подключенном источнике сигнала медленно
поворачивайте регулятор LEVEL вправо до тех пор, покаиндикатор CLIP
(2) не начнет вспыхивать при сигнальных пиках. Этот индикатор не
должен постоянно светиться.
◊ Обратите Ваше внимание на то, что большая громкость
может неблагоприятно воздействовать на слуховой аппарат,
а также повредить наушники и/или акустическую систему.
Перед включением прибора регуляторы громкости следует
повернуть до упора влево. Всегда старайтесь придерживаться
умеренной громкости звука.
(4)
Рис. 2.2: Эквалайзер
(4) F1320D оснащен трехполосным эквалайзером. Каждая частотная
полоса позволяет усиливать/ослаблять сигнал на макс. 15дБ, всреднем
положении эквалайзер не изменяет уровень сигнала.
Верхняя (EQ HIGH) и нижняя полосы (EQ LOW) являются Shelving-
фильтрами, усиливающими/ослабляющими все частоты выше
(или ниже) граничной частоты. Граничные частоты верхней и нижней
полос расположены соответственно на 12кГц и 80Гц. Средняяполоса
(EQ MID) является Peak-фильтром, средняя частота которого
расположена на2,5кГц.
(5)
(6)
Рис. 2.3: Feedback-фильтр (Notch-фильтр)
При большой громкости или в трудных сценических условиях может
возникнуть обратная связь (Feedback). В случае необходимости Вы можете
воспользоваться функцией FEEDBACK FILTER ( (5), (6) ). Принцип работы
Feedback-фильтра описан в гл. 3.4 "Notch-фильтр".
(5) Этот выключатель активирует Feedback-фильтр.
(6) Этот регулятор устанавливает среднюю частоту Feedback-фильтра.
(7)
(8)
Рис. 2.4: LINK OUTPUT
(7) + (8)
Выход LINK OUTPUT связан непосредственно с входами F1320D
и выводит неизмененный входной сигнал. Таким образом Вы можете
направить сигнал на вход другого устройства (например, второйF1320D).
(9)
(10)
Рис. 2.5: MIC/LINE INPUT
(9) Это гнездо служит для подключения источника сигнала при помощи
6,3мм- стереоштекера.
(10) Гнездо XLR – симметричный вход для источников сигнала с
XLR- выходом.
◊ Используйте всегда только либо XLR-, либо 6,3 мм- вход
и устанавливайте входную чувствительность при
помощи регулятора LEVEL. Никогда не используйте оба
входа одновременно!
