8 EUROLIVE F1320D Руководство пользователя
3.2 Соединение нескольких F1320D
Для работы на больших сценических площадках следует увеличить
количество мониторов. Воспользуйтесь для этого LINK-выходом F1320D.
При этом не имеет значения, какой сигнал (микрофонный или линейный)
поступает на первый монитор.
Расширение с помощью активной
акустическойсистемы
• Соедините выход LINK первой акустической системы
сLINE-входомвторой.
3.3 Использование F1320D в качестве
клавишного усилителя
Гитаристы и басисты работают, как правило, сусилителями, с помощью
которых они могут прослушивать собственный инструмент – даже
если на сцене присутствует система мониторинга. Обычномощности
этих усилителей хватает для небольших сцен. Совсем по-другому
обстоит делоу клавишников, не располагающих собственным
инструментальнымусилителем.
Клавишный инструмент Вы можете подключить непосредственно к
F1320D. Для работы с двумя клавиатурами воспользуйтесь субмикшером
(например,MicroMIX MX400) и подключите его выход к LINE-входу F1320D.
Чтобы слышать Ваших партнеров по игре, Вы можете подключить к
субмикшеру мониторный / Aux- сигнал, поступающий с зального микшера.
3.4 Notch-фильтр
Notch-фильтр (Англ. notch: бороздка, выемка) ослабляетузкую
частотную полосу полезного сигнала. Характерные помехи
(обратнаясвязь,стук) часто рассеиваются вблизи одной частоты
ипоэтомумогут быть легкоотфильтрованы.
Для нахождения частоты помех активируйте фильтр и медленно
поворачивайте регулятор FREQUENCY из крайнего левого положения вправо.
◊ При наличии проблем с обратной связью (Feedback) Вы можете
воспользоваться нашим подавителем обратной связи FEEDBACK
DESTROYER PRO FBQ2496 для линейноуровневых сигналов.
Для сигналов с линейным или микрофонным уровнем мы
рекомендуем сигнальный процессор SHARK FBQ100.
4. Аудиосоединения
Оба аудиовхода F1320D и выход LINK OUTPUT являются полностью
симметричными. Если имеется возможность создать симметричную
подачу сигнала с другими приборами, то нужно обеспечить максимальную
компенсацию сигналов помех.
strain relief clamp
sleeve
ring
tip
sleeve
ground/shield
For connection of balanced and unbalanced plugs,
ring and sleeve have to be bridged at the stereo plug.
Balanced ¼" TRS connector
ring
cold (-ve)
tip
hot (+ve)

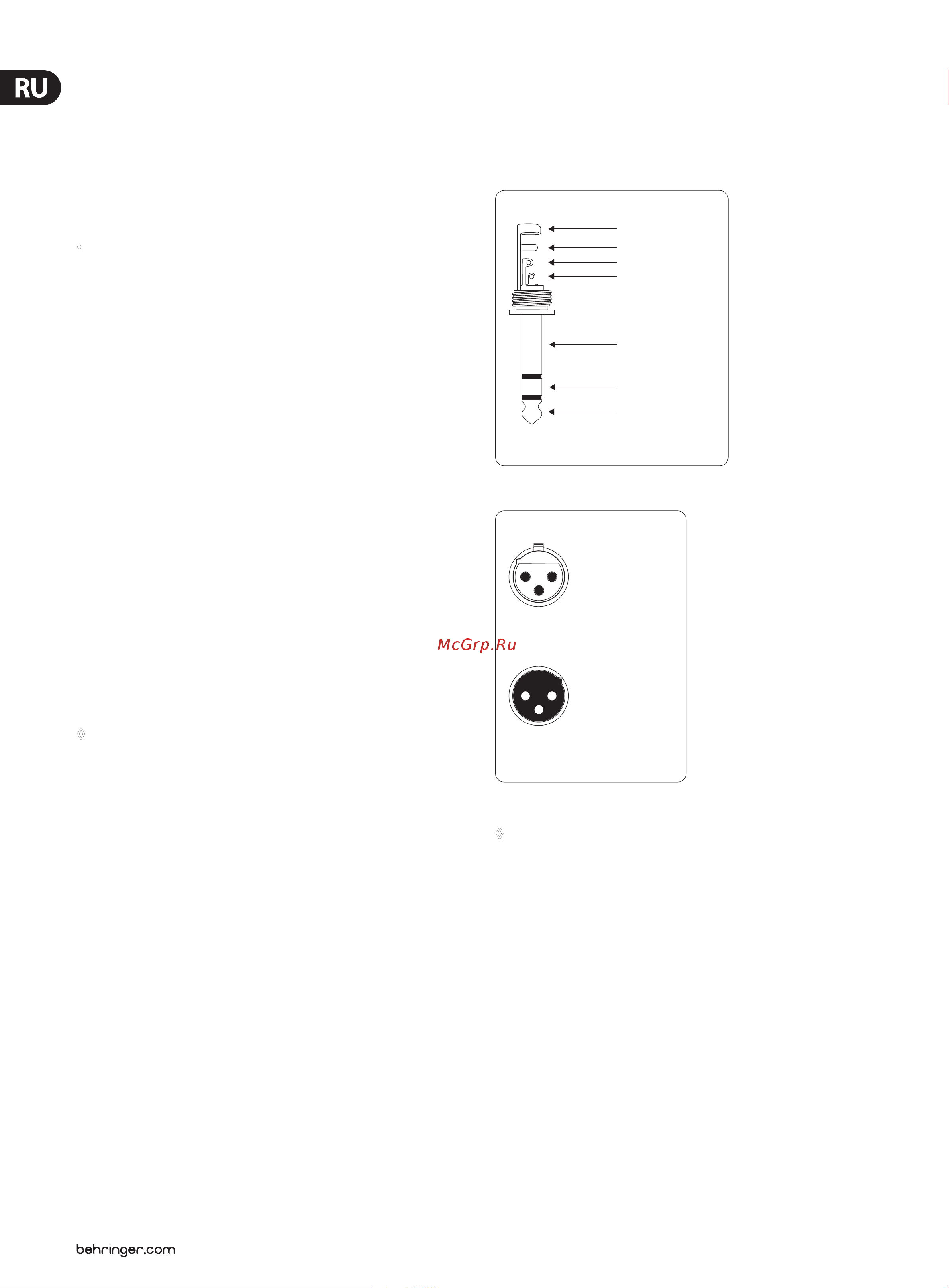

Рис. 4.1: 6,3-мм TRS-штекер
output
For unbalanced use, pin 1 and pin 3
have to be bridged
1 = ground/shield
2 = hot (+ve)
3 = cold (-ve)
input
12
3
1
2
3
Balanced use with XLR connectors
Рис. 4.2: Разъемы XLR
◊ Обязательно следите за тем, чтобы установка и работа с прибором
проводились только компетентными лицами. Во время и
после монтажа следует обеспечить достаточное заземление
работающего лица (лиц), иначе электростатические разряды могут
оказать отрицательное воздействие на работу прибора.
