6 XENYX 1202/1002/802/502 Руководство пользователя
2.1.3 FX send-каналы, настройка панорамы и уровня

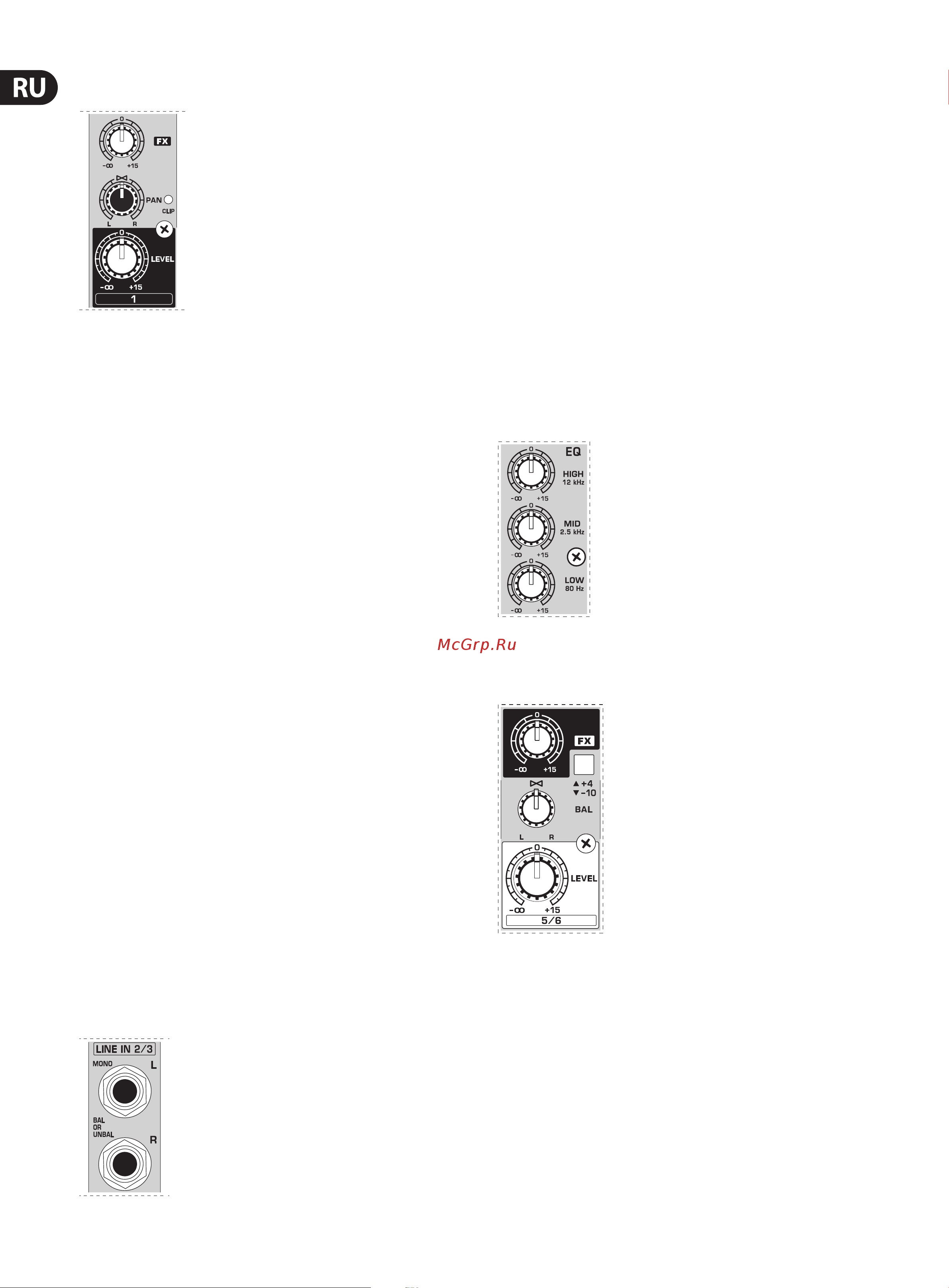

Рис. 2.3: FX Send/Panorama/Level-регулятор
FX
При помощи FX Send-каналов (или AUX Send-каналов) Вы можете отобрать
сигналы из одного или нескольких каналов и собрать их на одной
шине. У FX Send-втулки Вы можете отделить данный сигнал и подать,
например, в активную колонку усилителя или внешний эффект-прибор.
В качестве канала ответной подачи сигнала могут послужить Aux Return-
втулки (802) или стандартные каналы. Каждый FX Send-канал является
моноканалом и предлагает усиление до +15 дБ. Прибор 502 не оборудован
FXSend-каналами.
FX-каналы трех XENYX-микшерных пультов предназначены – что уже
следует из их наименования– для подключения эффект-приборов и
включены в положение post-Fader. Это значит, что громкость эффекта
в канале зависит от положения фейдера канала. Если бы это было не
так, тогда эффект-сигнал канала был бы слышен и тогда, когда фейдер
полностью „затянут“.
PAN
При помощи PAN-регулятора определяется положение канального сигнала
в рамках стереозоны. Данный элемент конструкции предлагает к Вашим
услугам Constant-Power-характеристику, т.е. сигнал в независимости от
расположения в стереопанораме остается на том же уровне.
LEVEL
LEVEL-регулятор определяет уровень сигнала канала в Main микшере.
CLIP
CLIP-светодиоды моноканалов загораются тогда, когда входной
сигнал модулируется слишком высоко. В данном случае немного
уменьшите предварительное усиление при помощи GAIN-регулятора.
Светодиодыдолжны потухнуть.
2.2 Стереоканалы
2.2.1 Line-стереовходы
Рис. 2.4: Line-стереовходы
LINE IN
Каждый стереоканал оборудован двумя симметричными Line-входами
уровня на храповых втулках для левого и правого каналов. Если Вы будете
применять исключительно втулку, маркированную знаком „L“, канал будет
работать в монорежиме. Стереоканалыразработаны для стандартных
Line-сигналов уровня.
Обе втулки подходят как для симметрично, так и для несимметрично
смонтированных штекеров.
2.2.2 Эквалайзер стереоканалов (802)
XENYX 802 обладает в каждом канале одним 3-полосным эквалайзером.
Эквалайзер стереоканалов рассчитан, конечно, на работу в стереорежиме.
Характеристики фильтров и разделительные частоты соответствуют
характеристикам и частотам моноканалов. Предпочтение из двух
моноэквалайзеров отдается стереоэквалайзеру в особенности тогда,
когдавозникает необходимость в коррекции частот стереосигнала. В случае
моноэквалайзеров иногда возможно возникновение несовпадений между
настройками левого и правого каналов.
Рис. 2.5: Настройка звучания каналов со стереовходами
2.2.3 FX send-каналы, настройка баланса и уровня
Рис. 2.6: FX Send/Balance/Level-регулятор
FX
FX Send-каналы стереоканалов функционируют также как и FX Send-
каналы моноканалов. Таккак FX -каналы всегда работают в монорежиме,
сигналстереоканала смешивается сначала в моносумму, и только затем
попадает на FX-шину (общую шину). 502 не оборудован FXSend-каналами.
BAL
BAL(ANCE)-регулятор определяет относительную составляющую между
левым и правым входным сигналом, прежде чем оба этих сигнала
подводятся к левой, соответственно правой, MainMix-шине. Если канал
используется через левый Line-вход в монорежиме, тогдаданный
регулятор функционирует по тому же принципу, как и PAN-регулятор
вмоноканалах.
