7 XENYX 1202/1002/802/502 Руководство пользователя
LEVEL
Также как и при работе в моноканалах LEVEL-регулятор определяет в
стереоканалах уровень канала в Main Mix.
+4/-10
Стереовходы XENYX 1202 и 1002 для согласования входного уровня
оборудованы переключателем, при помощи которого Вы можете
регулировать чувствительность на входе между +4 dBu и -10 dBV.
При10dBV (Homerecording-уровень) вход реагирует чувствительнее,
чемпри +4 dBu (студийный уровень).
2.3 Зона подключения и main-секция
2.3.1 Эффект-канал send/return

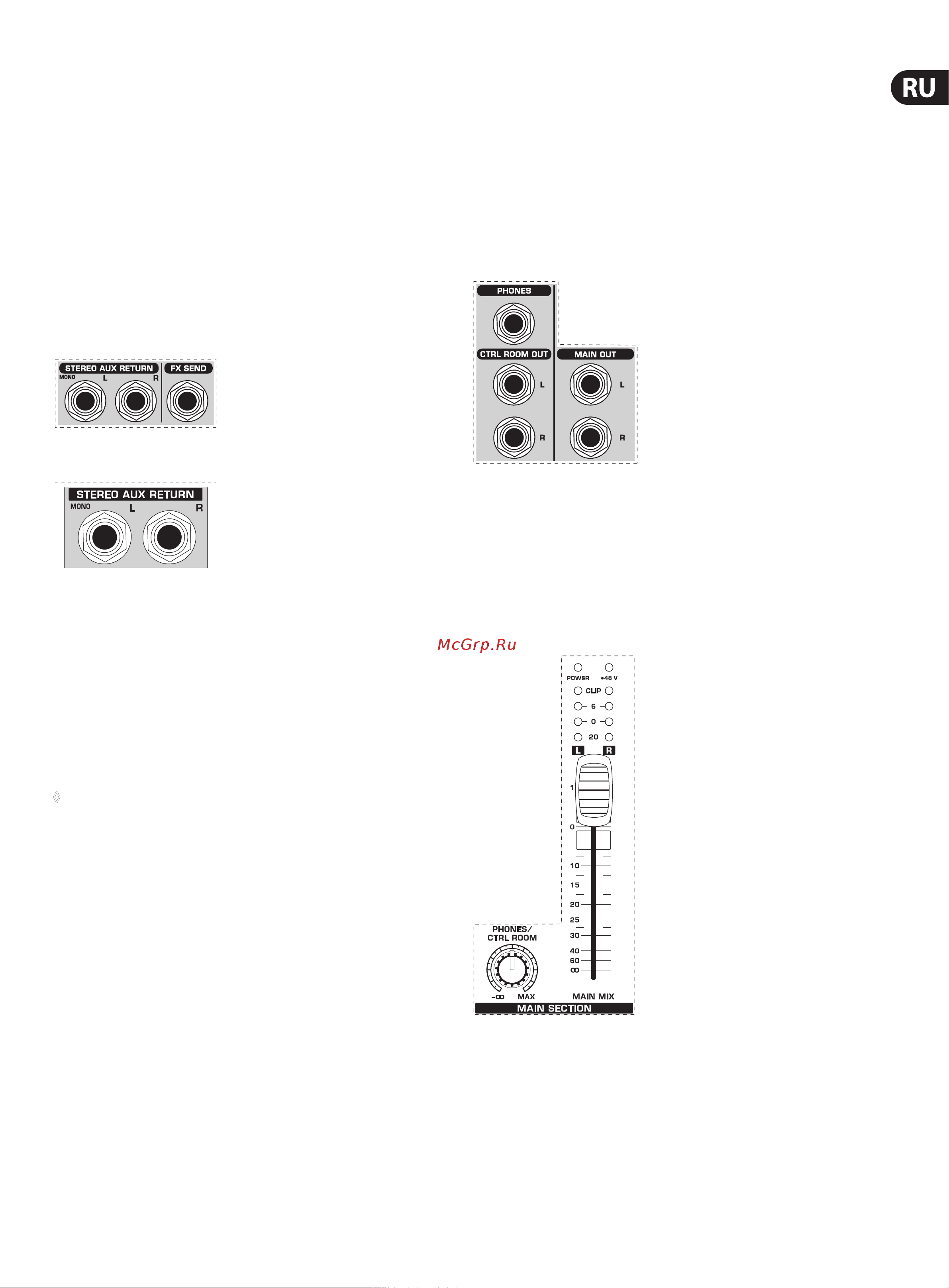

Рис. 2.7: FX Send/Return-соединительные элементы
Рис. 2.8: FX Send/Return-регулятор
STEREO AUX RETURN
Только для 802: STEREO AUX RETURN-втулки служат обратным
каналом для эффект-микширования, который Вы создали при помощи
FX-регулятора. Подключите здесь выходной сигнал эффект-прибора.
Данные втулки Вы можете использовать как дополнительные входы.
Вданном случае Вы должны подвести сигнал к пульту через какой-нибудь
другой канал. Припомощи канала EQ Вы можете регулировать ход частот
эффект-сигнала.
◊ Если Вы используете какой-либо канал в качестве канала для
возврата эффекта, тогда FX- регулятор соответствующего канала
должен быть повернут влево до упора, так как в противном случае
возникнет обратная связь!
Если подключена только левая втулка, тогда AUX RETURN автоматически
переключается в монорежим работы. При помощи AUX RETURN-регулятора
определяется доля эффект-сигнала в Main Mix.
FX SEND
К FX SEND-втулке (не для 502) подключите вход эффект-прибора, так как
здесь располагается FX-сигнал, в положение post-фейдер, который Вы
отобрали при помощи FX-регулятора входных каналов. Уровень у данной
втулки Вы настраиваете при помощи FX SEND-регулятора Main-секции
(только 1002 и 1202).
2.3.2 Monitor- и main микшер
PHONES/CONTROL ROOM
PHONES-соединение (наверху в зоне подключения) разработан в
виде стереохраповой втулки. Подключите сюда Ваши наушники.
CTRLROOMOUT-втулки (асимметрично смонтированные храповые втулки)
служат для контроля за всем сигналом (эффект-микширование и Main Mix),
а также за отдельными сигналами. При помощи PHONES/CONTROLROOM-
регулятора Вы определяете уровень обоих выходов. Прибор 502 не
оборудован CONTROL ROOM-выходом.
Рис. 2.9: Monitor-/Main Mix-соединительные элементы
MAIN MIX
MAIN OUT-втулки смонтированы асимметрично и представляют собой
монохраповые втулки. Здесь располагается Main Mix-суммарный сигнал с
уровнем в 0 dBu. При помощи фейдера MAINMIX Вы можете настраивать
громкость данного выхода. Каждый из XENYX-микшеров 502 и 802
оборудован для этой цели по одному поворачивающемуся регулятору.
Рис. 2.10: Мониторный регулятор и фейдер Main Mix
