8 XENYX 1202/1002/802/502 Руководство пользователя

2.3.3 2-TRACK-соединения

2-TRACK INPUT

2-TRACK INPUT- втулки предусмотрены для подключения внешнего

источника сигнала (например, CD-плеер, Tape Deck и т. д.). Вы можете

их использовать в качестве Line-стереовхода, к которому может быть

подключен выходной сигнал второго XENYX или BEHRINGER ULTRALINK PRO

MX882. ЕслиВы соедините Tape Input с HiFi-усилителем с переключателем

выбора источников, тогдаВы дополнительно и без особого труда сможете

прослушивать и другие источники.

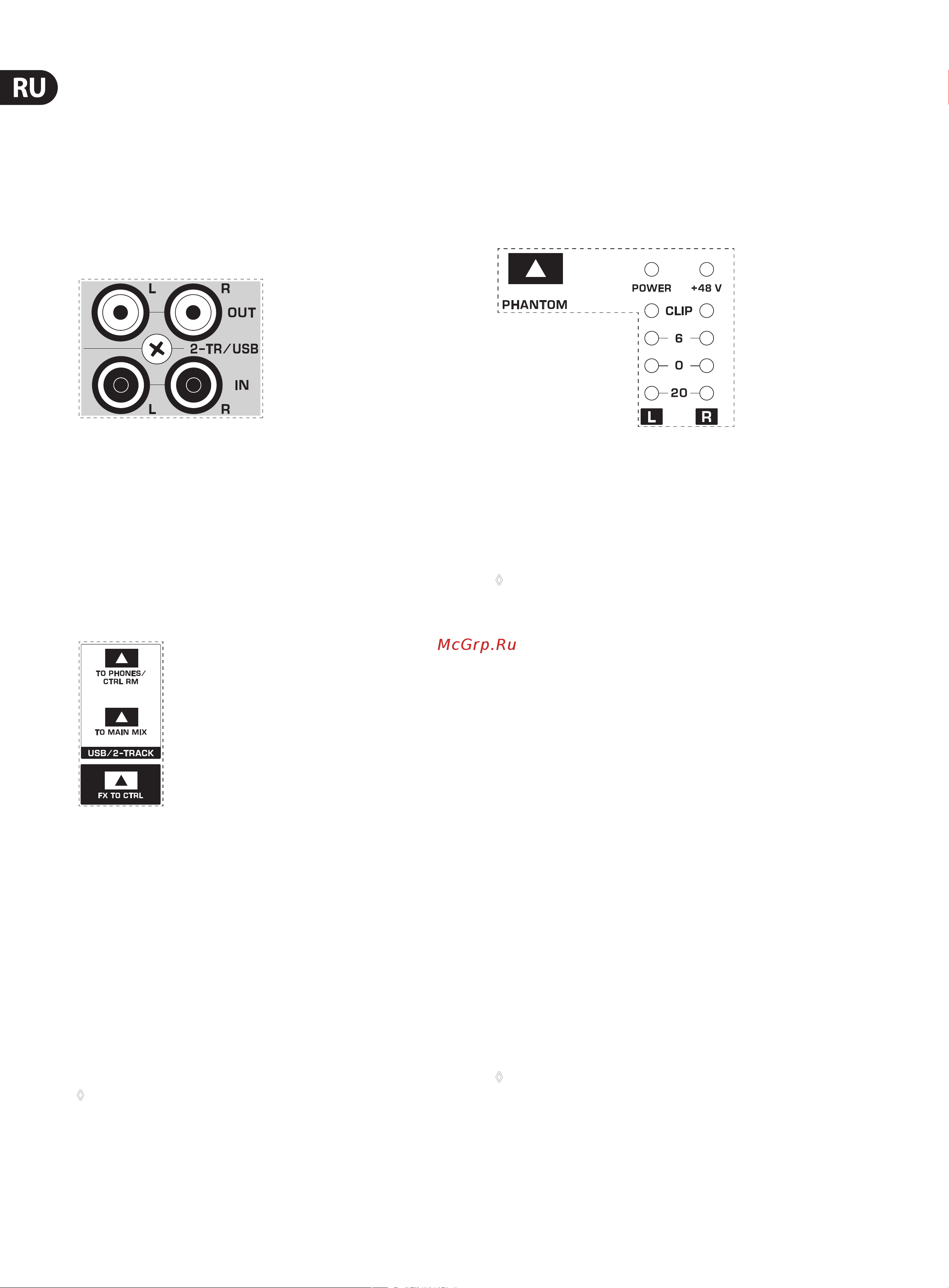

Рис. 2.11: 2-TRACK Input/Output

2-TRACK OUTPUT

Данные соединительные элементы соединены параллельно по отношению

к MAIN OUT и предоставляют в Ваше распоряжение стереосумму в

асимметричной форме. Подключите сюда входы Вашего записывающего

устройства. Выходной уровень настраивается при помощи высокоточного

фейдера MAIN MIX, соответственно – поворачивающегося регулятора.

2.3.4 Направление сигнала

Рис. 2.12: Направляющий переключатель Main-секции

2-TR TO MIX

Когда нажат 2-TR TO MIX-переключатель, на Main Mix включается

2-полосный вход, который служит в качестве дополнительного входа для

обыгрывания полос, MIDI-инструментов и прочих источников сигнала,

ненуждающихся в дальнейшейобработке.

2-TR TO CTRL ROOM (2-TR TO PHONES к 502)

Нажмите 2-TR TO CTRL ROOM/PHONES-переключатель, чтобыналожить

вход с двумя звуковыми дорожками на мониторный выход (CTRLROOMOUT/

PHONES) – более легким способом Вы не сможете осуществить контроль за

задней полосой при помощи контрольных динамиков или наушников.

◊ Если Вы регистрируете сигнал через 2-TRACK OUTPUT и, в тоже

время, хотите прослушать его через 2-TRACK INPUT, тогда не

нажимайте 2-TR TO MIX-переключатель. Таким образом, могло бы

возникнуть кольцо, так как данный сигнал через Main Mix

обыгрывается снова у 2-TRACK OUTPUT. В данных целях установите

Tape-сигнал при помощи 2-TR TO CTRL ROOM на мониторные

динамики или наушники. В отличие от Main Mix данные сигналы не

обыгрываются на 2-TRACK OUTPUT.

FX TO CTRL

Если Вы в ваших наушниках или мониторных динамиках хотите прослушать

только FX Send-сигнал, тогда нажмите FX TO CTRL-переключатель. MainMix-

сигнал будет установлен в бесшумный режим работы, и Вы сможете

прослушивать только сигнал FX SEND-выхода. XENYX-микшер 502 и 802 не

оборудованы данным переключателем.

2.3.5 Фантомное питание и светодиоды-индикаторы

Рис. 2.13: Фантомное питание и контрольные светодиоды

+48 V

Красный „+48 V“-светодиод светится, когда включено фантомное питание.

Фантомное питание необходимо для работы конденсаторных микрофонов и

активируется при помощи PHANTOM-переключателя.

◊ Подключите все используемые микрофоны, прежде чем Вы

включите фантомное питание. Нельзя соединять или разъединять

микрофоны с микшерным пультом в то время, когда включено

фантомное питание. Кроме того, монитор/PA-динамики должны

быть настроены на бесшумный режим работы, прежде чем

Вы активируете фантомное питание. После включения

подождите примерно одну минуту, прежде чем Вы начнете

настройку входного усиления. Это необходимо для того,

чтобы система стабилизировалась.

POWER

Голубой POWER- светодиод сообщает о том, что прибор подключен к

электросети и готов к эксплуатации.

Индикатор уровнЯ

Высокоточный 4-сегментный индикатор уровня беспрерывно информирует

Вас о мощности сигнала.

Модулирование: Для настройки уровня установите LEVEL-регулятор

входных каналов в среднее положение (0 дБ) и при помощи

GAIN-регулятора поднимите входное усиление до 0 дБ.

Во время осуществления записи при помощи дигитального записывающего

устройства измеритель амплитуд записывающего устройства не должен

превышать 0 дБ, так как в отличие от аналоговой записи, даже самая

малейшая перемодуляция (которая появляется внезапно) приводит к

неприятным дигитальным искажениям.

◊ Измерители амплитуд Вашего XENYX показывают уровень

практически вне зависимости от частоты. Рекомендуемый уровень

записи для всех типов сигнала составляет 0 дБ.
