52 DXR15/DXR12/DXR10/DXR8/DXS15/DXS12 Руководство пользователя
Элементы управления и функции
Элементы управления и функции

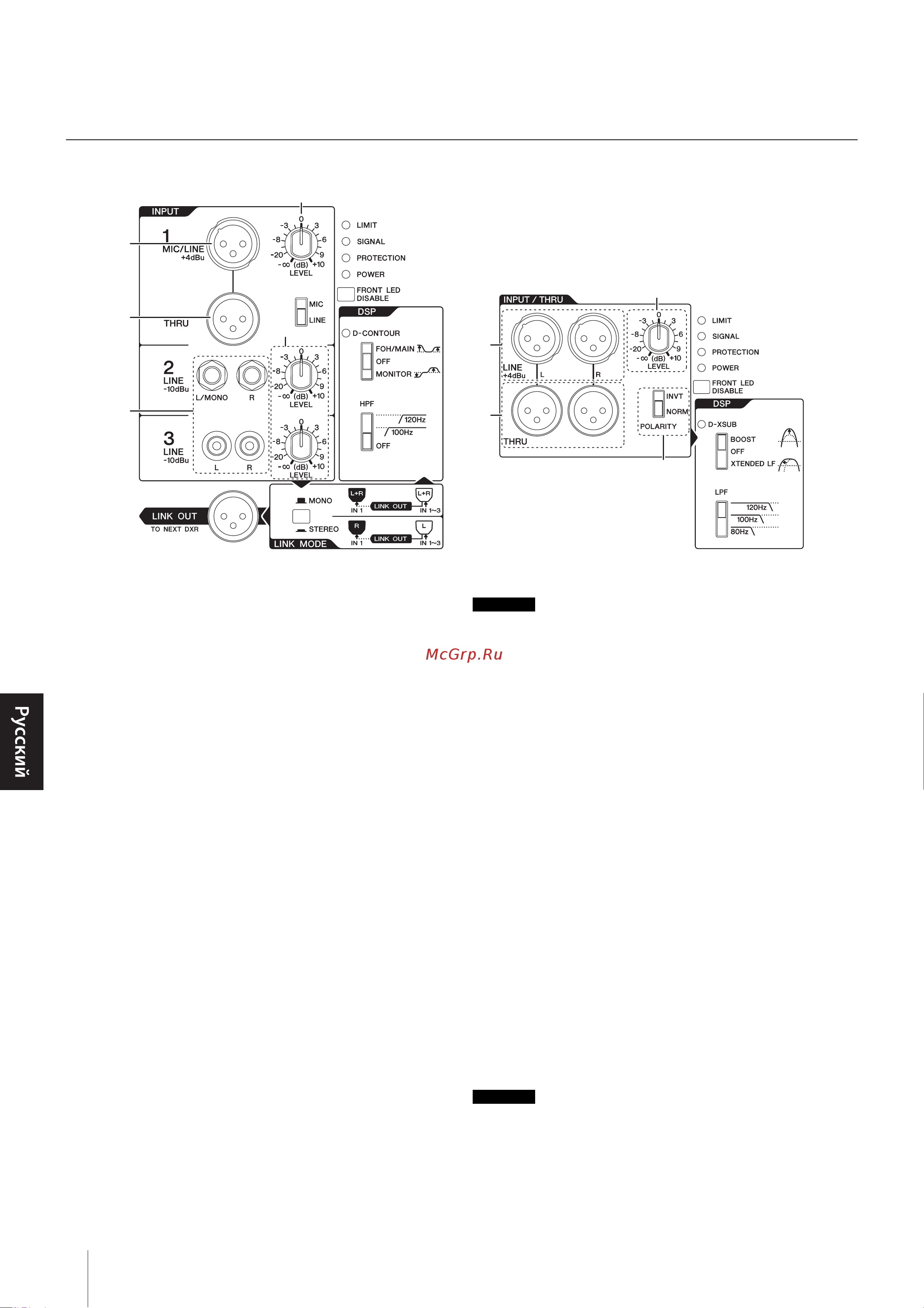

Задняя панель
1
Гнезда INPUT
Это сбалансированные гнезда входа XLR (INPUT 1), несбалансиро-
ванный вход для наушников (INPUT 2) и входные гнезда с контак-
тами RCA.
К входу INPUT 1 можно подсоединить микшерский пульт или мик-
рофон, к входу INPUT 2 — клавиатуру или электроакустическую
гитару, а к входу INPUT 3 — портативный аудио проигрыватель
или проигрыватель компакт-дисков. Сигналы с входов INPUT 1–3
микшируются внутри динамика DXR.
На входе динамиков серии DXS имеются только сбалансирован-
ные входные разъемы XLR (L, R). Микширование сигналов левого
и правого каналов выполняется внутри динамика DXS.
2
Разъемы THRU
Это сбалансированные выходные гнезда XLR. Входные сигналы
проходят через него без изменений, поскольку оно параллельно
подключено к гнездам INPUT.
3
Регулятор LEVEL
Настраивает уровень каждого сигнала INPUT. Если подсоединено
устройство с номинальным уровнем выхода +4dBu (например,
микшерский пульт), установите переключатель MIC/LINE (9) на
серии DXR в положение LINE и настройте регулятор LEVEL, ис-
пользуя положение 12 часов в качестве точки отсчета.
4
Индикатор LIMIT
Загорается, когда активен выходной огр11
ВНИМАНИЕ!
• Если выходное напряжение усилителя превысило максимальное значе-
ние или обнаружена повышенная внутренняя потребляемая мощность,
загорается индикатор LIMIT, когда степень затухания составляет 3 дБ
или выше.
• Под внутренней потребляемой мощностью понимается сумма значений
потребляемой мощности, выдаваемой на динамик в единицу времени.
5
Индикатор SIGNAL
Загорается при обнаружении входного аудиосигнала.
6
Индикатор PROTECTION
Загорается, когда активна система защиты. Система защиты сра-
батывает и звук отключается в следующих ситуациях:
• при обнаружении перегрева усилителя;
• при обнаружении выходного сигнала постоянного
тока;
• при обнаружении перенапряжения.
• При включении питания
Срабатывает система защиты для предотвращения шума и пример-
но на две секунды загорается индикатор. Индикатор гаснет после
нормальной подачи питания.
• При выключении питания
А также если питание отключается из-за неожиданной ошибки,
срабатывает система защиты для предотвращения шума, и питание
отключается.
ВНИМАНИЕ!
Если система защиты сработала после обнаружения неисправности, то
чтобы восстановить нормальную работу, подождите, пока усилитель ос-
тынет, или выключите питание, а затем снова его включите. Если нор-
мальная работа устройства не восстанавливается, обратитесь к дилеру
Yamaha.
)
@
#
4
5
6
7
8
4
5
6
7
8
!
%
^
9
3
3
1
1
1
1
1
2
1
1
1
2
3
3
3
3
3
$
