СОЕДИНИТЕЛЬНЫЕ КАБЕЛИ

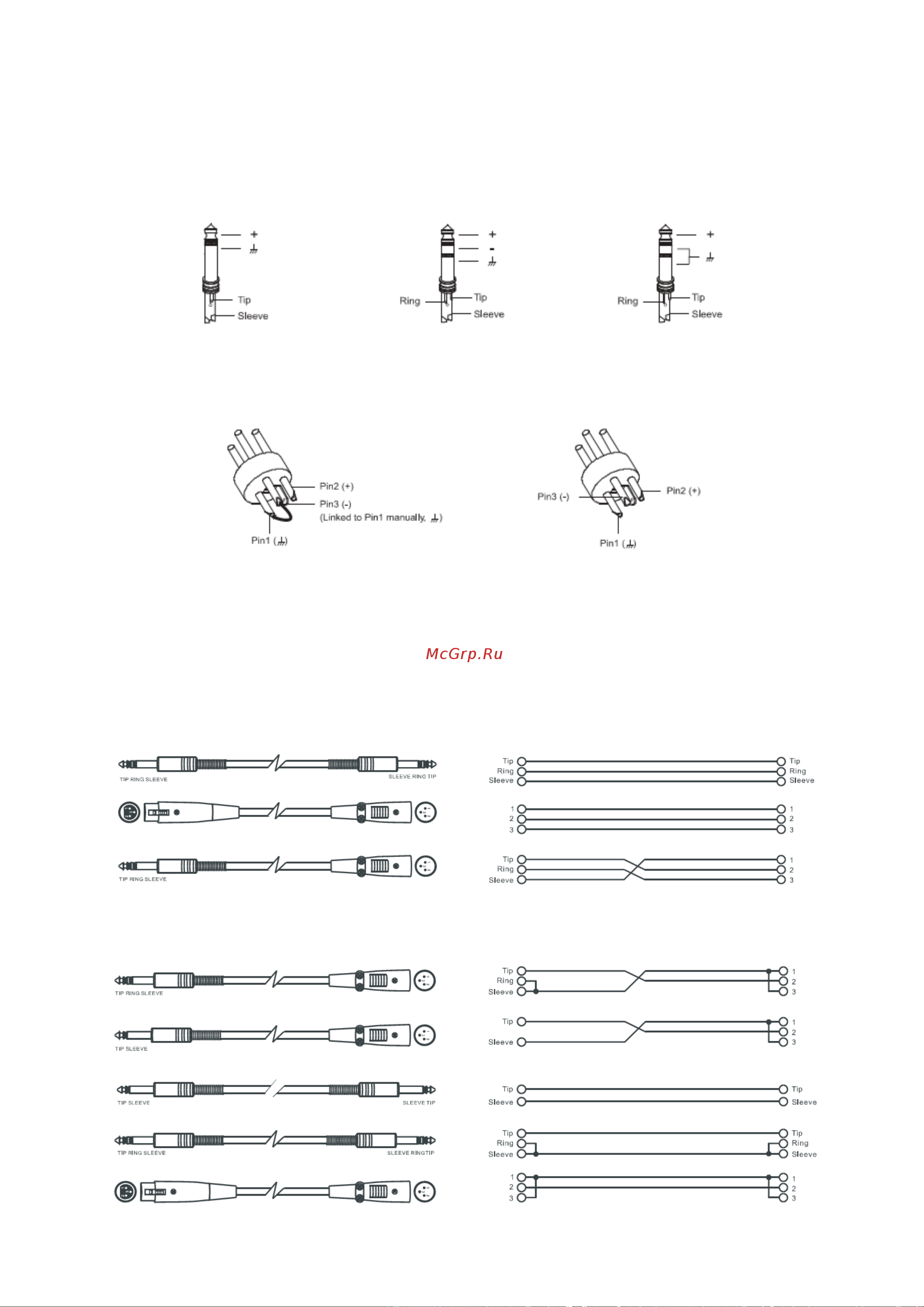

Каждый из разъемов 1/4" TRS джек или XLR может использоваться в балансном или небалансном

режиме, который выбирается по необходимости. Пожалуйста, используйте для коммутации

оборудования схемы распайки, представленные ниже:

Для разъема 1/4" TRS джек

(Tip – наконечник, Ring – кольцо, Sleeve – корпус)

TS небалансный TRS балансный TRS небалансный

Для разъема XLR

XLR небалансный XLR балансный

Сигнальные кабели

Для коммутации аудио-оборудования используются разнообразные кабели. Ниже приведены схемы

распайки различных кабелей. Используйте только высококачественные кабели.

 Балансные

 Небалансные
