Русский
9
MSP7 STUDIO/MSP5 STUDIO/SW10 STUDIO/ Руководство пользлвателя
➔ Ch1 (ST=ON, PAN ➔ L) ➔ ST OUT (L) ➔
➔ Ch2 (ST=ON, PAN ➔ R) ➔ ST OUT (R) ➔
➔ Ch3 (GRP1-2, PAN ➔ L) ➔ GROUP OUT 1(L) ➔
➔ Ch4 (GRP1-2, PAN ➔ R) ➔ GROUP OUT 2(R) ➔
➔ Ch5 (GRP3-4, PAN ➔ L) ➔ GROUP OUT 3 ➔
➔
Ch6 (ST=ON, PAN➔Center,
Fader➔+10 dB Boost)
➔ ST OUT ➔
Как Вы уже могли заметить, главные левый и правый,
центральный и тыловой громкоговорители – все они рас-
полагаются на окружности с центром в позиции слушателя.
Простейший способ правильно установить все интервалы
— воспользоваться веревкой, обрезанной или помечен-
ной в точном соответствии с расстоянием между левым и
правым главными громкоговорителями. Закрепите веревку
на микрофонной стойке или любом подходящем предмете
и пользуйтесь ею для определения расстояния каждого из
громкоговорителей до позиции слушателя. Направление
веревки на позицию слушателя позволит также с легкостью
выровнять направление центров громкоговорителей непо-
средственно к позиции слушателя.

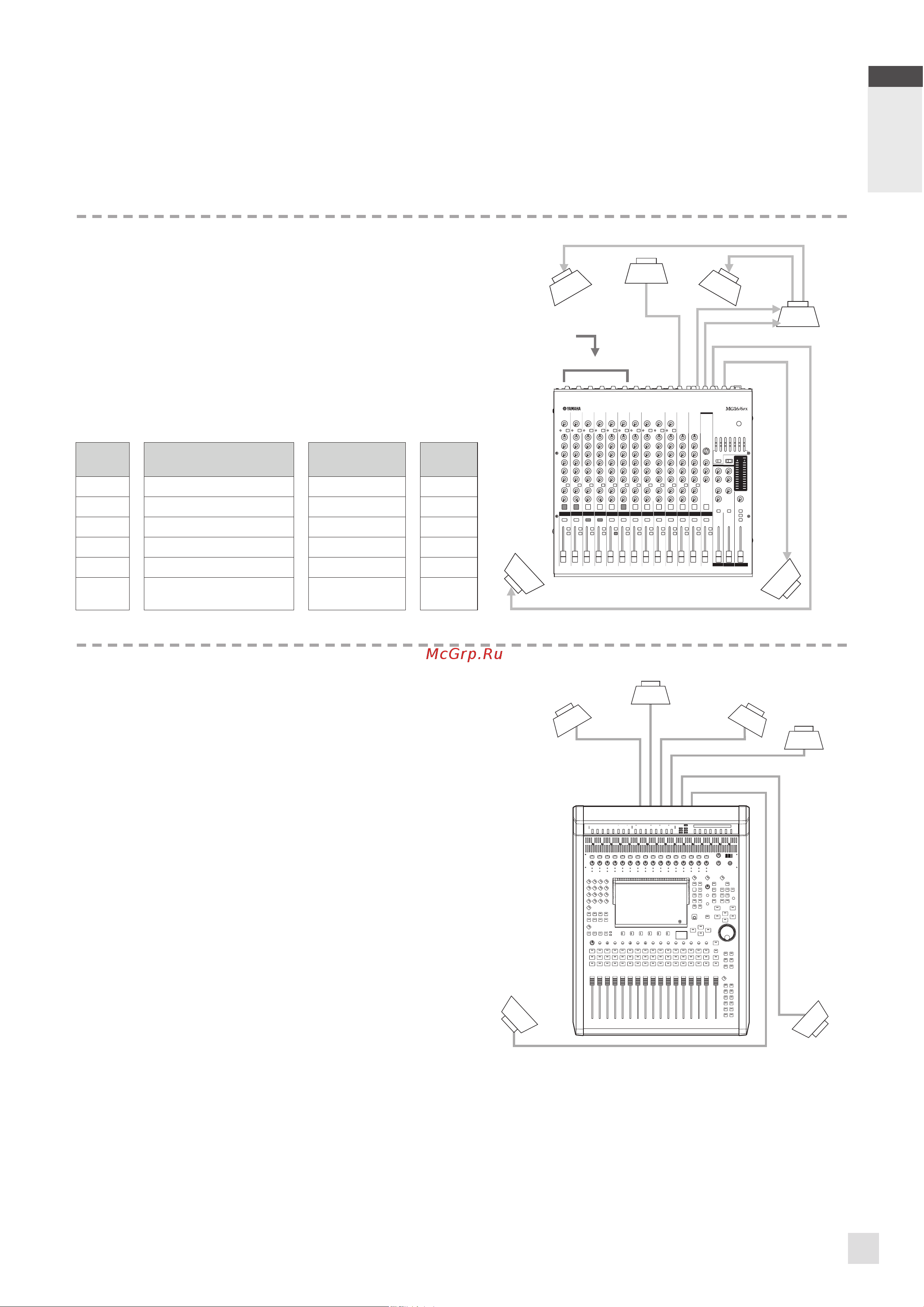

Настройка микшера серии MG
При подсоединении к стандартному микшеру, который
специально не предназначен для производства объемного
звука, главные громкоговорители левого и правого кана-
лов можно подсоединить к любой подходящей стереопаре
через сабвуфер SW10 STUDIO, тогда как центральный и ты-
ловые громкоговорители подключаются к отдельным вы-
ходным каналам.
Пример: MG 16/6FX
Л
САБВУ-
ФЕР
Ц
ЛТ
ПТ
П
DVD
проигрыватель
6-канальная линия
Л Л
П П
НЧ
эффекты
САБВУ-
ФЕР
Ц Ц
ЛТ ЛТ
ПТ ПТ
DVD проиг-
рыватель
Входной канал Выходной разъем
Гр ом ко -
говоритель
Настройка цифрового микшера
При подсоединении акустической системы серии MSP
к микшерной панели, которая обладает встроенными воз-
можностями обработки объемного звука — например,
Yamaha DM2000, DM1000 или 02R96, — каждый из громко-
говорителей подсоединяется непосредственно к выходу
панели, специально предназначенному для обработки со-
ответствующего канала объемного звука. При такой уста-
новке можно в полной мере воспользоваться всеми преи-
муществами возможности микширования объемного звука
и управления низкими частотами.
Л
САБВУ-
ФЕР
Ц
ЛТ
ПТ
П
