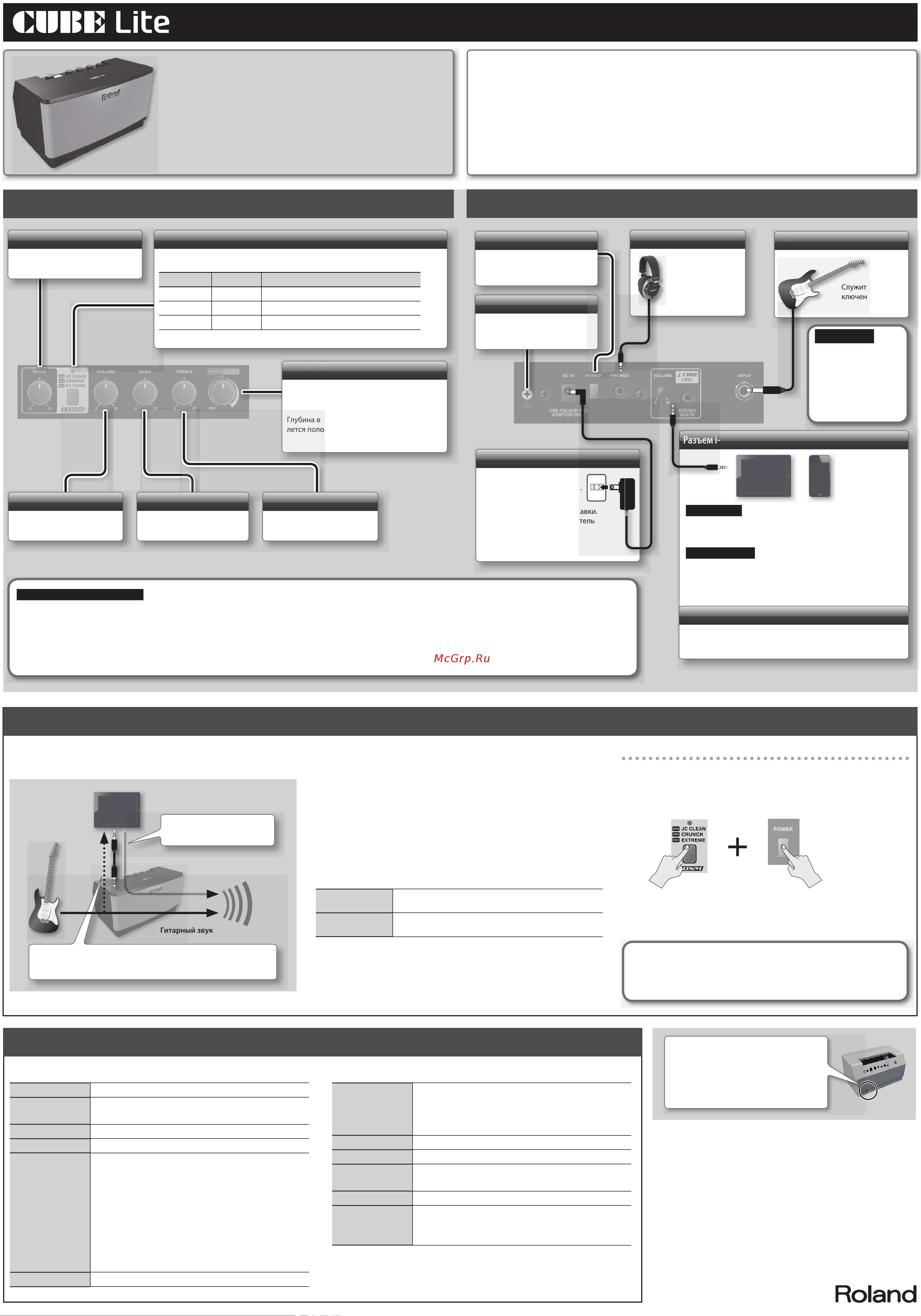

Работа с i-CUBE LINK

Руководство пользователя

Верхняя панель (управление звуком)

Тыльная панель (коммутация оборудования)

Разъем INPUT

Служит для под-

ключения гитары.

Выход PHONES

Служит для подклю-

чения наушников

с 3.5-мм разъемом

“стереоджек”.

Разъем DC IN

Служит для подключения

блока питания (в комплекте).

* Используйте блок питания

ттолько из комплекта поставки.

В противном случае усилитель

может выйти из строя.

“i-CUBE LINK” - функция, позволяющая использовать стереовход CUBE Lite в качестве

AUX-входа или же в качестве аудиоинтерфейса для подключения iPad/iPhone (при

подключении 4-контактным кабелем из комплекта поставки).

iPad/iPhone

приложение

Гитарный

звук

Стерео выход

Гитарный звук

Звук с iPad/iPhone поступает

на вход CUBE Lite.

Гитарный звук с CUBE Lite поступает на аудиовход iPad/iPhone

приложения.

Эта функция раскрывает перед владельцем CUBE Lite следующие возможности:

• Использовать iPad/iPhone для записи гитарных партий с последующим

воспроизведением через динамики CUBE Lite.

•

Использовать приложения iPad/iPhone для обработки гитарного звука эффектами

с последующим воспроизведением через динамики CUBE Lite.

* Если требуется слышать только звук, поступающий с iPad/iPhone, приберите

регулятор [VOLUME], расположенный на верхней панели.

Пользователь может выбрать один из двух режимов посыла сигнала на iPad/iPhone.

Режим Line

(по умолчанию)

На выход подается такой же сигнал, какой подается

на динамики CUBE Lite.

Режим Direct

На выход подается копия гитарного сигнала с входа INPUT

(без обработки эффектами CUBE Lite)

Для выбора режима Direct

1. Удерживая кнопку Type, нажмите на кнопку [POWER]

для включения питания CUBE Lite.

Индикатор типа усилителя замигает а потом загорится.

Выходная мощность 10 Вт (стереодинамики 3 Вт x 2 + сабвуфер 4 Вт)

Номинальный вход-

ной уровень (1 кГц)

INPUT: -10 dBu

i-CUBE LINK/STEREO AUX IN: -10 dBu

Динамики 7.5 см x 3

Типы усиления JC CLEAN, CRUNCH, EXTREME

Управление

Кнопка POWER

Кнопка Amp Type

Регулятор DRIVE

Регулятор VOLUME

Регулятор BASS

Регулятор TREBLE

Регулятор CHORUS/REVERB

<i-CUBE LINK/STEREO AUX IN>

Регулятор VOLUME

Индикатор Amp Type

Коммутация

Вход INPUT (6.3 мм моноджек)

Вход i-CUBE LINK/STEREO AUX IN (4-контактный миниджек)

Выход PHONES (стерео миниджек)

Разъем DC IN

Электропитание Адаптер (- 5.7 В)

Энергопотребление 1000 мА

Габариты

250 x 147 x 135 мм

Вес 1.7 кг (без адаптера питания)

Аксессуары

Руководство пользователя

Адаптер питания

Кабель с двумя 4-контактными миниджеками

* 0 dBu = 0.775 В RMS

В интересах улучшения качества продукции технические характеристики и/или

внешний вид продукта могут быть изменены без отдельного уведомления.

Регулятор [DRIVE]

Служит для управления уровнем

перегрузки усилителя.

Селектор/индикатор выбора типа усилителя

Тип усилителя изменяется каждый раз при нажатии на кнопку.

Индикатор Тип Описание

Зеленый JC CLEAN Модель усилителя Roland JC-120

Оранжевый CRUNCH Оригинальный “кранчевый” усилитель

Красный EXTREME Оригинальный хайгейновый усилитель

Регулятор [CHORUS/REVERB]

Вращайте данный регулятор для

переключения между эффектами хоруса и

реверберации.

Глубина выбранного эффекта также опреде-

лется положением этого регулятора.

Заземляющий контакт

См. отдельный буклет

“Заземление”.

Кнопка [POWER]

Включение/отключение питания

• По окончании коммутации используйте описанную ниже процедуру для включения питания. При неправильном порядке подключения питания оборудование

или отдельные узлы (динамики) могут выйти из строя.

Включение питания: CUBE Lite включается в последнюю очередь.

• Данный прибор оборудован предохранительной схемой. Между нажатием на кнопку POWER и полной готовностью усилителя к работе должно пройти несколько секунд.

Разъем i-CUBE LINK/STEREO AUX IN (двойное назначение)

i-CUBE LINK

При использовании 4-контактного кабеля из комплекта

поставки работает функция i-CUBE LINK.

STEREO AUX IN

При использовании 4-контактного кабеля из комплекта пос-

тавки или стандартного 3-контактного кабеля разъем служит

для подключения внешнего плеера или iPhone.

Регулятор [VOLUME]

Служит для управления громкостью сигнала, поступающего

с внешнего устройства.

Созданный для домашнего использования, CUBE Lite оборудован

акустической системой 2.1, обеспечивающей отличное качество

звучания и высокий уровень громкости.

•

Специально сконструированные стереодинамики и сабвуфер гарантируют

исключительно высокое качество звучания гитары по всей полосе частот.

• Вход i-CUBE LINK позволяет подключать к усилителю CUBE Lite мобильный

проигрыватель iPad/iPhone.

Это позволяет задействовать функции аудиозаписи/воспроизведения,

а также обработку цифровыми программными эффектами.

Прежде чем приступить к работе, ознакомьтесь с документами “ПРАВИЛА БЕЗОПАСНОСТИ” и “ВАЖНЫЕ ЗАМЕЧАНИЯ”.

(отдельный буклет). В них содержится важная информация касательно правильной работы с прибором. Для того, чтобы

работа с оборудованием была долгой и плодотворной, прочтите данное Руководство до конца и сохраните его для

использования в качестве справочника по работе с оборудованием.

Никакая часть данного документа не может быть опубликована без письменного разрешения ROLAND CORPORATION.

Замок, предотвращающий кражу

Служит для подсоединения шнура,

предотвращающего кражу (приобретается

отдельно).

* Во избежание поломки не прикладывайте

чрезмерных усилий к замку.

Подробнее о функции i-CUBE LINK и о приложениях для iPhone/iPad, совмес-

тимых с i-CUBE LINK, можно узнать на веб-сайте Roland.

http://www.roland.com/

Регулятор [VOLUME]

Служит для управления

громкостью звучания гитары.

Регулятор [BASS]

Служит для управления

уровнем низких частот.

Регулятор [TREBLE]

Служит для управления

уровнем высоких частот.

Русский

Во избежание неполадок

и сбоев в работе всегда

убирайте громкость до

нуля и отключайте пита-

ние всех приборов до

начала коммутации.

Технические характеристики

Служит для включения и отклю-

чения питания усилителя.

Гитарный усилитель

Roland CUBE Lite: гитарный усилитель

Отключение питания: CUBE Lite отключается в первую очередь.

Для возврата в режим Line выключите CUBE Lite и включите его снова.

ЗАМЕЧАНИЕ
