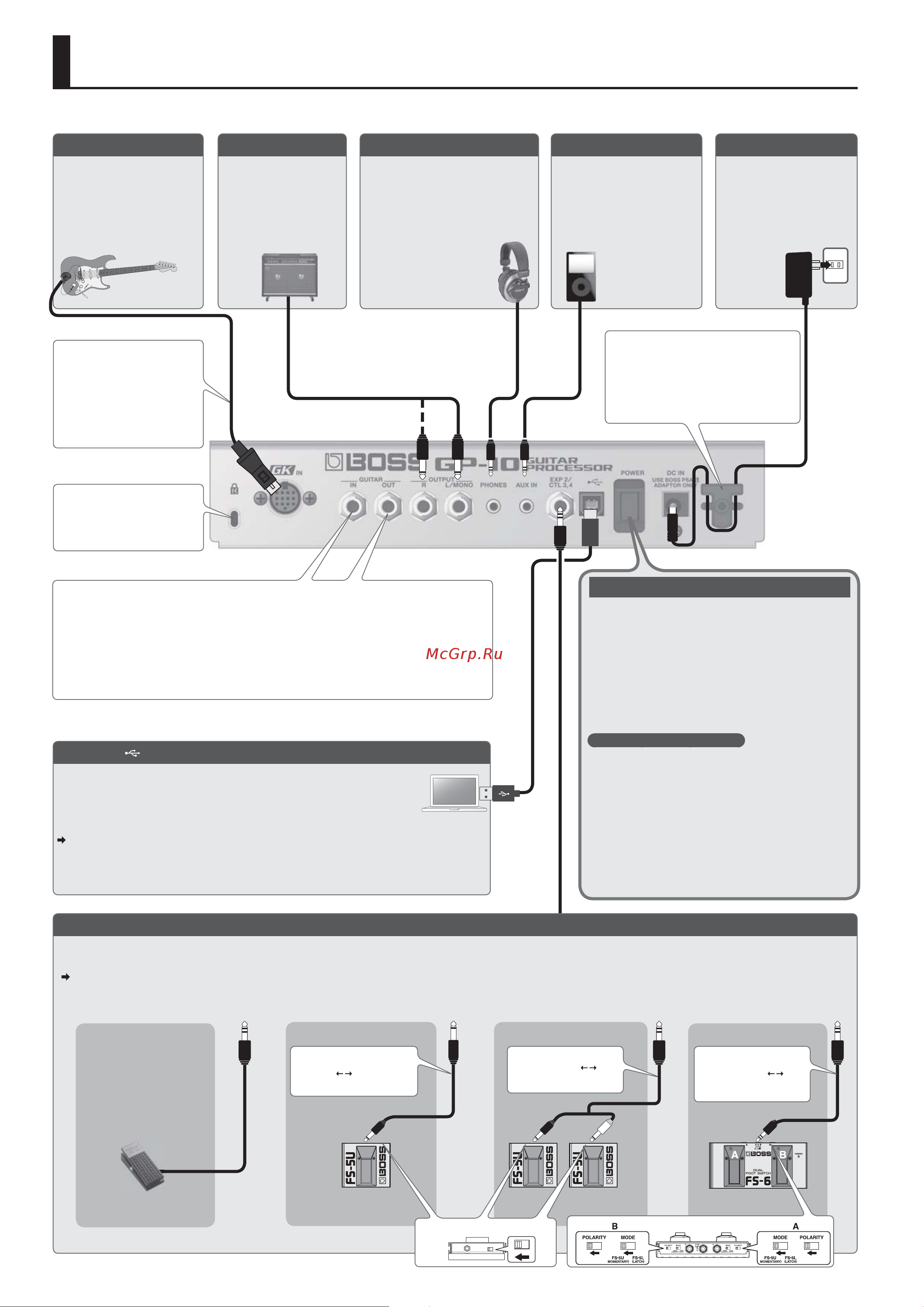

Разъем EXP 2/CTL 3, 4 (для педалей)
Коммутация
Разъемы OUTPUT
Служат для подключения
гитарного усилителя или
звуковой системы (LINE).
* При монокоммутации
используйте только разъ-
ем L/MONO.
Порт USB ( )
Опциональным кабелем USB 2.0 подключите этот порт к компьютеру для
обмена данными USB MIDI и USB-аудио. Перед подключением GP-10 к
компьютеру в последний необходимо установить драйвер USB. Загру-
зите драйвер USB и программное обеспечение GP-10 с веб-сайта Roland.
См файл Readme.htm, прилагающийся к программе установки.
http: //www.roland.com/support/
Разъем AUX IN
Служит для подключения
аудиоплеера с разъемом
мини стереоджек.
* Уровень входного сигнала
на разъеме AUX IN устанав-
ливается в подключенном
аудиоустройстве.
Разъем PHONES
Служит для подключения опцио-
нальных наушников.
* При подключении к разъему мини
стереоджека автоматически под-
ключается встроенный эмулятор
гитарного усилителя, облагоражива-
ющий звук в наушниках.
При этом сигнал на
выходах OUTPUT также
обрабатывается этим же
эффектом.
* Во избежание повреждения оборудования всегда устанавливайте в минимум громкость и отключайте питание всех устройств перед их коммутацией.
Разъем DC IN
Служит для подключения
прилагаемого сетевого
адаптера.
* Используйте только прила-
гаемый сетевой адаптер. В
противном случае можно
повредить оборудование.
Включение/выключение питания
* Завершив коммутацию, сначала включите питание GP-10,
а затем звуковой системы. Нарушение очередности вклю-
чения может привести к неисправностям . Выключая пита-
ние, сначала выключите звуковую систему, затем GP-10.
* Данный прибор оборудован схемой защиты, поэтому вход
в рабочий режим осуществляется с задержкой в несколько
секунд.
* Перед включением/отключением питания устанавливайте
громкость в минимум. Даже после этого при включении/
выключении прибора может быть слышен щелчок, однако
это признаком неисправности не является.
Функция энергосбережения
Прибор имеет функцию Auto O , которая автоматически отклю-
чает питание инструмента через определенное время после
последней манипуляции с ним (функция Auto O ).
Чтобы этого не происходило, выключите функцию Auto O
(стр. 14).
* При выключении питания все несохраненные установки
будут утеряны. Чтобы этого не произошло, предварительно
сохраните их.
* Чтобы продолжить работу с прибором, снова включите его
питание.
Если подключить к этому разъему опциональные педали экспрессии (Roland EV-5, FL-500H/L) или ножного переключателя (FS-5U, FS-6), с их помощью можно будет
управлять громкостью или включением/отключением эффектов.
См. "Установки педалей и переключателей для патча (Ctl:)" (стр. 11), "Установки педалей и переключателей (SysCtl:)" (стр. 13).
Селектор POLARITY
Подключение FS-5U Подключение двух FS-5U Подключение FS-6Подключение EV-5
Кабель:
1/4” стереоджек
1/4” джек x 2
Селектор MODE/POLARITY
Кабель:
1/4” джек
1/4” джек
Ctl 3 Ctl 4 Ctl 3 Ctl 4 Ctl 3Exp 2
Подключайте GK-совместимую
гитару только специальным
кабелем GK (прилагаемым к
Roland GK-совместимому уст-
ройству или опциональным).
В противном случае можно
повредить оборудование.
Во избежание случайного выпадения
разъема питания из гнезда DC IN и его
разбалтывания, а также предупреждения
отключения питания, закрепляйте шнур
питания с помощью держателя, как пока-
зано на рисунке.
Защитный слот (N)
http: //www.kensington.com/
Разъем GUITAR IN
Служит для подключения стандартной гитары.
* При коммутации гитары джеком 1/4” функции моделирования и альтернативной настройки
будут недоступны. Будут доступны только эффекты.
Разъем GUITAR OUT
Служит для вывода сигналов стандартного гитарного датчика.
* Используйте только реко-
мендуемые опциональные
педали экспрессии (Roland
EV-5, FL-500H/L). В противном
случае можно повредить
прибор.
Разъем GK IN
Служит для подключения
гитары с датчиком GK
(Roland GK-3/GK-2A), или GK-
совместимой гитары, напри-
мер, Roland V-Guitar GC-1.
Кабель:
1/4” стереоджек
1/4” стереоджек
