4
SONIC ULTRAMIZER SU9920
2. СОЕДИНЕНИџ И ЭЛЕМЕНТЫ УПРАВЛЕНИџ
CLIP: этот индикатор сигнализирует длительными
вспышками слишком высокий входной уровень.
Кратковременное вспыхивание сигнализирует о
возможности возникновения перегрузки. В приборе
предусмотрен интервал в 3 дБу, прежде чем наступит
искажение сигнала. Этот индикатор не должен
загораться.
Светодиоды: 4 светодиода показывают выходной
уровень с шагом 10 дБу. Регулярно загорающийся
светодиод 0 дБу сигнализирует оптимальный
выходной уровень.
PROCESS: С помощью этого регулятора
устанавливается доля высокочастотных сигналов,
обрабатываемых SU9920. Установка MAX
соответствует увеличению уровня на +12 дБу при
5 кГц.
LOW CONTOUR: С помощью этого регулятора
устанавливается доля низкочастотных сигналов,
обрабатываемых SU9920. Установка MAX
соответствует увеличению уровня на +12 дБу при
50 Гц.
IN/OUT: Этим выключателем включается и
отключается обработка сигнала. Если режим
активирован, индикатор светится.
POWER: Выключатель POWER служит для включения
и выключения прибора. При подключении прибора к
электрической сети выключатель POWER должен
находиться в положении "Выкл".
Для отключения прибора от сети выньте вилку сетевого
шнура из розетки. Во время работы обеспечьте свободный
доступ к розетке. Если прибор монтируется в рэк,
позаботьтесь о возможности беспрепятственного
отключения прибора от электросети с помощью сетевого
штекера или выключателя на обратной стороне.
Обратите Ваше внимание: При выключении прибора
с помощью выключателя POWER не происходит
полного отключения от сети. Поэтому при длительных
перерывах в эксплуатации следует вынимать вилку
из розетки.
2. СОЕДИНЕНИџ И ЭЛЕМЕНТЫ УПРАВЛЕНИџ
2.1 Передняя панель
Элементы управления для обоих каналов CHANNEL 1 и CHANNEL 2 идентичны. Их функции рассмотрены ниже на примере
канала CHANNEL 1.

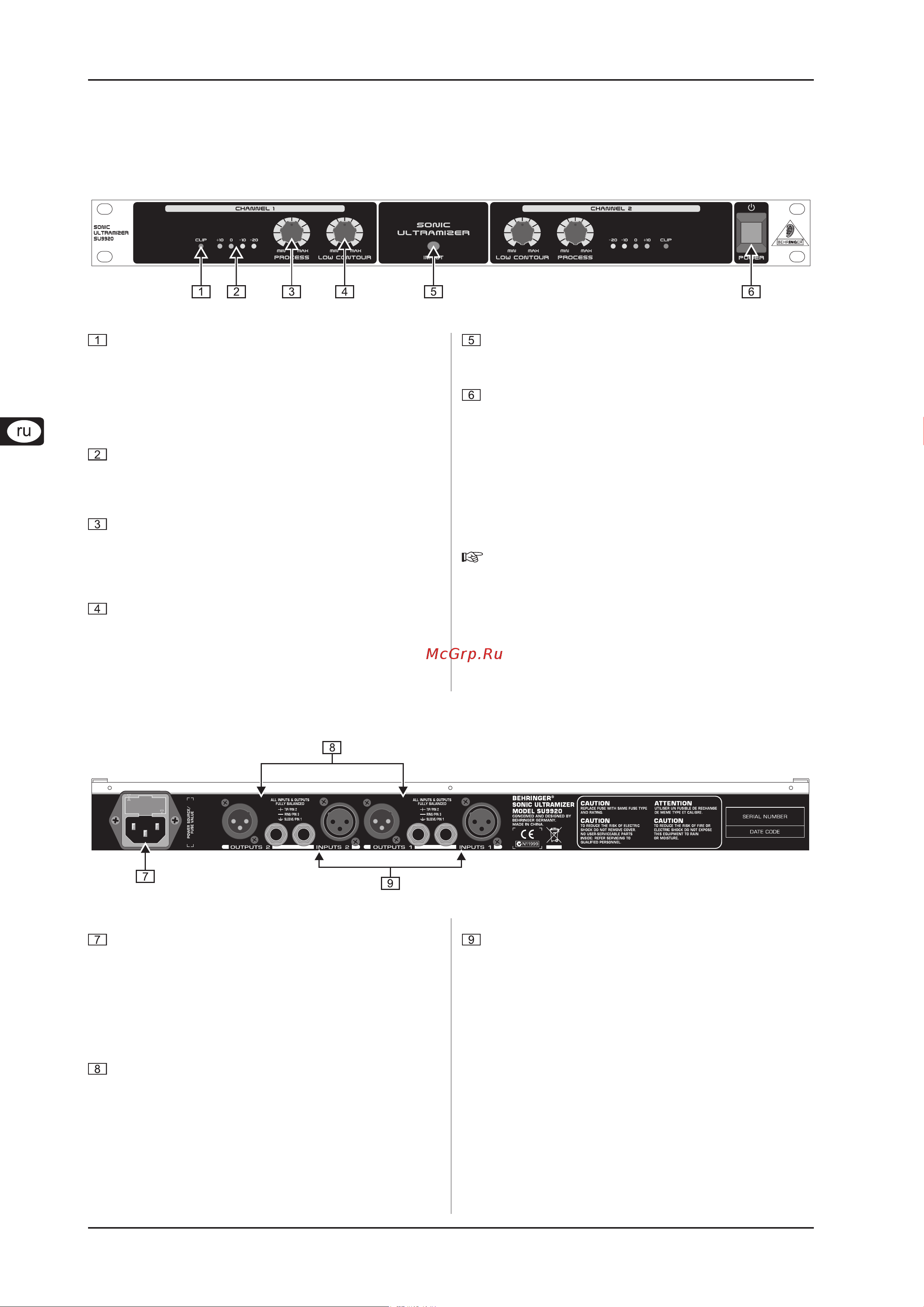

Рис. 2.1: Передняя панель, элементы управления
2.2 Задняя панель
Рис. 2.2: Задняя панель, элементы управления
ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЯ/ПРИБОРНАЯ
РОЗЕТКА: Подключение к сети осуществляется при
помощи приборной розетки IEC-320. Оно
соответствует всем необходимым требованиям
техники безопасности. Сетевой кабель входит в
комплект поставки. При замене предохранит еля
всегда используйте предохранитель того же
номинала.
OUTPUTS 1: Симметричные XLR- и 6,3 мм-разъемы.
Они служат для подключения усилителей, других
процессоров сигналов и записывающих приборов. 6,3
мм- и XLR-разъемы могут быть при необходимости
задействованы одновременно.
INPUTS 1: Симметричные XLR- и 6,3 мм-разъемы. Они
служат для подключения источников линейных
сигналов (например, микшерного пульта). Для
предотвращения возникновения помех следует
использовать либо 6,3 мм-, либо XLR-разъемы.
СЕРИЙНЫЙ НОМЕР: Серийный номер находится
справа на задней панели прибора. Он необходим для
онлайн-регистрации.
06_DATA-MANSHRT_SU9920_487_RU_Rev_A.pmd 19.04.2007, 14:444
