7
SONIC ULTRAMIZER SU9920
4. ИНСТАЛЛџЦИџ
4.1 Установка в рэк
BEHRINGER SONIC ULTRAMIZER SU9920 устанавливается
в 19'' рэк и занимает 1U. Для подключения разъемов
оставьте примерно 10 см глубины сзади прибора
свободными. Используйте для монтажа винты и гайки М6.
4.2 Аудиоподключения
Имеются различные возможности интегрирования SU9920
в Вашу установку. В зависимости от применения Вам
необходимы различные соединительные кабели, которые
будут приведены далее.
4.2.1 Соединение штекерными кабелями
Для работы SU9920 с другими устройствами Вам
понадобится обычные штекерные кабели, иногда
называемые также инструментальными или Patch-
кабелями. Эти кабели имеют штекеры на обоих концах.
Соедините входы приборов с соответствующими выходами
другого устройства.

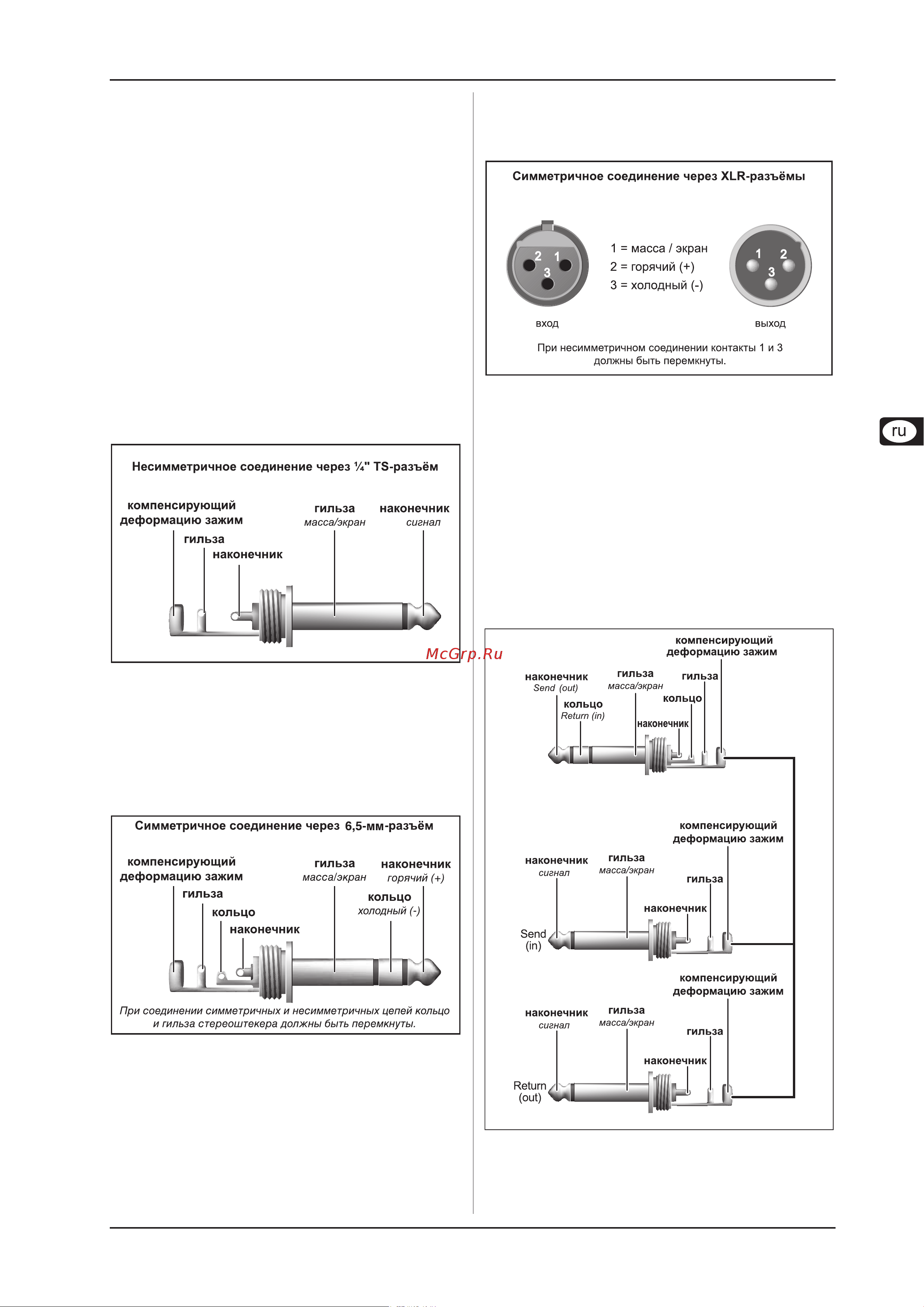

Рис. 4.1: Асимметричный кабель с моноштекерами
На симметричных выходах SU9920 используйте
симметричный кабель с двумя стереоштекерами, если
остальные устройства имеют симметричные входы. Эти
кабели обеспечивают надежную защиту от помех, таких
как влияние переменного тока от электрических кабелей,
и должны обязательно применяться прежде всего при
длинной проводке.
Рис. 4.2: Симметричный кабель со стереоштекерами.
Также Вы можете использовать профессиональные XLR-
кабели с XLR-штекером с одной и XLR-гнездом с другой
стороны. Это соединение является самым надежным как с
электрической, так и с механической точки зрения.
Рис 4.3: Симметричный XLR-штекер
4.2.2 Подключение с помощью Insert-кабеля
Для подключения SONIC ULTRAMIZER к канальным
разрывам микшерного пульта Вам понадобятся
стандартные межблочные Insert-кабели. Эти
разветвительные кабели имеют с одной стороны два 6,3
мм- моноштекера, а с другой один 6,3 мм- стереоштекер.
Подключите штекер, обозначенный "Send" ("Посыл"), к
гнезду INPUT L процессора эффектов. Подключите штекер
"Return" ("Возврат") к гнезду OUTPUT L. Стереоштекер
подключается к разъему Insert микшерного пульта. Для
стерео-подгрупп и основного канального разрыва
используйте два Insert-кабеля. В этом случае подключите
второй кабель к гнездам INPUT/OUTPUT R Вашего SU9920.
Рис. 4.4: Insert-кабель с одним стерео- и двумя
моноштекерами
4. ИНСТАЛЛџЦИџ
